描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 插槽布局 | 左侧电源专用槽，右侧 9 个通用模块插槽 |
| 总线标准 | VMEbus C.1 无源背板 |
| 背板耗电 | 5 VDC 总线消耗 0.5 A |
| 安装方式 | 后置面板安装（Rear Mount） |
| 外形尺寸 | 283 mm × 483 mm × 190 mm（11.15″×19″×7.5″） |
| 适配模块 | 全部 IC697 系列 CPU、I/O、通讯、特殊功能模块 |
| 扩展能力 | 最多两台机架共用一台电源模块 |
| 机架识别 | 电源后方跳线配置机架地址 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 接地要求 | 机架两侧预留专用接地端子 |
| 对比区分 | IC697CHS791 为前装式机架，机械结构不同，无法直接替换 |
产品深度介绍

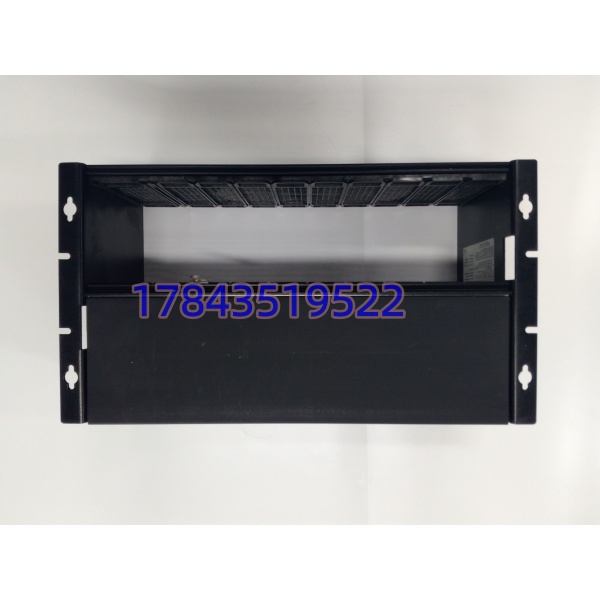

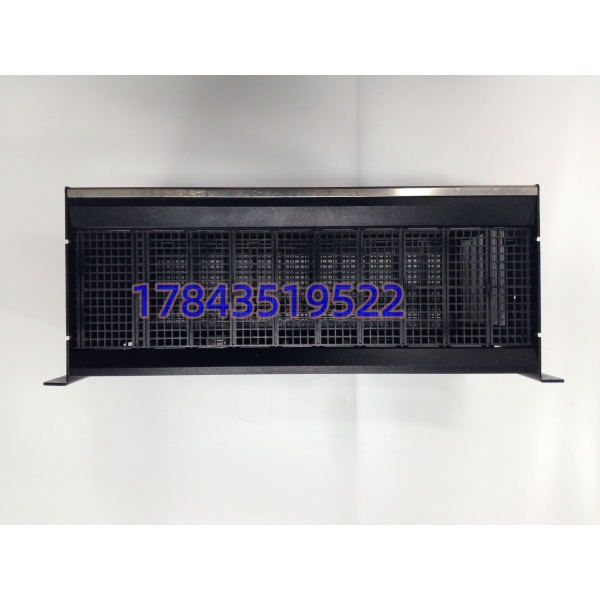

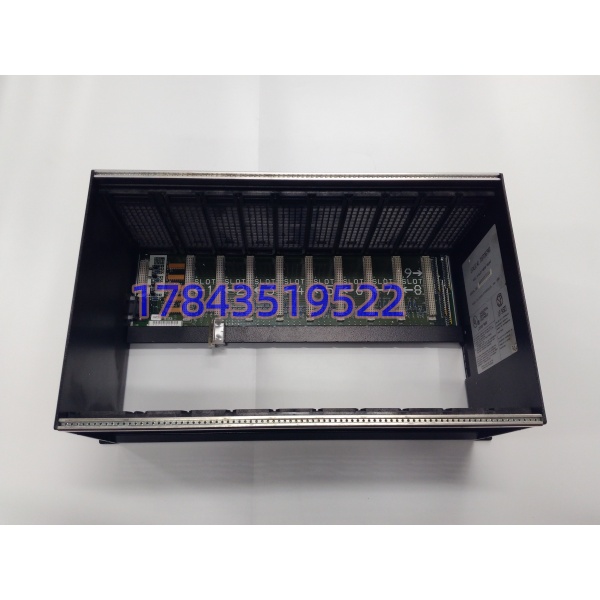

IC697CHS790 是 GE Fanuc Series 90‑70 平台标配 9 槽后置无源机架，内置 VME 并行背板，承担整套控制系统硬件载体作用。电源模块安装于最左侧槽位，向背板输出多路直流电压，CPU、数字 / 模拟 I/O、Genius 通讯模块插入通用插槽后，依托背板完成供电与高速数据交互。
该机架属于无源硬件，无有源芯片，但背板铜箔、金手指长期受震动、粉尘、温变影响，容易出现接触不良、总线通讯间歇性报错。大量火电、冶金存量装置仍在运行 90‑70 系统，整机升级改造周期漫长，现货机架是现场抢修刚需备件。
应用场景与行业案例
很多服役二十年左右的 Series 90‑70 控制系统存在共性隐患：机架背板老化、插槽氧化，引发 CPU 随机掉线、I/O 模块识别异常。整套系统升级预算高、停机窗口紧张，多数业主优先采购同款机架完成硬件置换。
典型应用场景：
- 火力发电行业 – 电厂辅机控制、水处理程控系统 送引风机、除盐水系统、输煤程控主控机架。
- 冶金行业 – 轧线辊道、高炉辅控系统 连续生产工况，不允许长时间停机改造。
- 油气与化工行业 – 压缩机、泵站顺序控制 长周期连续工艺，保障机组联锁逻辑稳定运行。
- 市政大型水处理厂 – 全厂工艺监控系统
案例：北方某热电厂输煤系统抢修 去年冬季供暖期间，输煤程控主站 IC697CHS790 机架插槽接触不良，CPU 频繁离线，皮带联锁随时可能停运。原厂无新产机架，海外调货周期 10 周。 采购紧急调配现货机架，开展背板导通与绝缘检测后发出。检修班组利用夜间负荷低谷，将 CPU、电源、I/O 模块逐槽迁移至新机架，完成上电调试，整套程控系统恢复稳定。后续该厂储备同款机架作为长期应急备件。
质量透明化检测流程
- 入库验收检测 来源追溯：核对机架铭牌序列号、版本标识； 外观查验：铝制框架无变形、背板 PCB 无腐蚀、插槽金手指无发黑氧化； 附件核对：固定螺丝、接地配件、跳线帽统一清点登记。
- 上机功能测试 测试机架：搭建 Series90‑70 标准测试平台，搭载电源、CPU、I/O 模块； 导通检测：万用表逐槽核验背板总线线路连通性； 连续通电：24 小时满载插卡运行，持续观察模块识别无异常。可按需提供测试影像资料。
- 电气参数测试 500V 摇表开展背板线路绝缘测试；排查插槽之间不存在隐性短路。
- 配置记录 记录机架跳线位置定义，标注与前装型号 IC697CHS791 的机械差异，方便现场区分。
- 最终质检与包装 质检人员填写测试记录签字；机架外层气泡膜全面包裹加固；粘贴 QC 合格标签标注检验日期。
