描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | IC697ALG230 |
| 通道 | 8 路差分模拟输入 |
| 信号范围 | ±10 V 电压，4~20 mA 电流 |
| 分辨率 | 14 位，过采样提升有效分辨率 |
| 配置方式 | 软件组态，无 DIP 开关、无跳线 |
| 扩展能力 | 可串联最多 7 个扩展模块（IC697ALG440/441），整套系统最大 120 点 |
| 单通道 | 独立量程、独立工程单位缩放 |
| 背板供电 | 5 VDC，由 90-70 机架电源供电 |
| 状态指示 | PWR、ACTIVE、FAULT 指示灯 |
| 工作温度 | 0 ℃ ~ 60 ℃ |
| 配套扩展卡 | IC697ALG440 电流扩展、IC697ALG441 电压扩展 |
| 认证 | CE、UL |
产品深度介绍

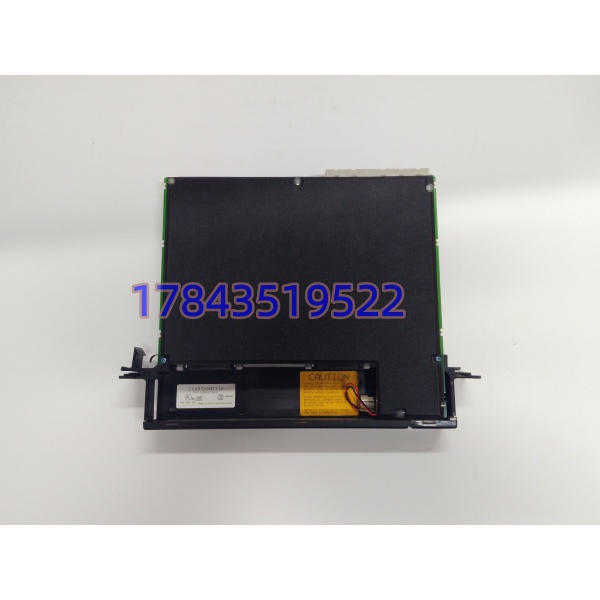

GE IC697ALG230 是 Series 90-70 平台专用模拟量基础转换模块，作为整套模拟采集子系统的主模块，本身自带 8 路差分 AI 通道，预留扩展口对接扩展模块。 所有通道类型、量程、缩放全部在上位软件内设置，不需要硬件拨码。内置采样电阻适配 4~20mA 回路，适合变送器集中采集。该方案多用于存量石化、电厂老 90-70 系统备件替换，新项目基本不再选用这套 ALG 扩展体系。
应用场景与行业案例
老 90-70 这套 ALG 模拟子系统有个特点：主模块故障时，后面一串扩展卡全部失效，不是单通道单点问题。现场经常变送器、回路查半天，最后才确认是这块基础转换模块异常，整条模拟采集链路瘫痪。
典型应用场景：
- 石油化工 – 反应釜、精馏塔工艺参数采集 温度、压力、液位变送器信号集中采集，整套 ALG 子系统一次性接入大量模拟点位。
- 电力行业 – 电厂锅炉辅机参数监测 给水流量、油温、油压等模拟信号采集，早年大型机组辅控大量采用 90-70 这套方案。
- 冶金行业 – 加热炉、轧线介质检测 炉膛温度、冷却水压力，现场干扰强，差分输入抗共模干扰更好。
- 水处理 – 大型水厂在线仪表采集 浊度、pH、流量 4-20mA 信号集中接入，一套主模块带多个扩展卡节省机架槽位。
- 油气集输 – 长输管线站场 PLC 压力、温度变送器采集，很多成套进口站控系统标配这套模拟子系统。
案例：某炼化装置仪表采集抢修 去年四季度，山东一家炼油装置的液位、压力信号批量卡死，上位画面全部停在固定数值。仪表工逐个查变送器、回路供电，信号在端子处正常，但 PLC 侧数值不刷新。 这套系统是老 90-70，模拟采集由 IC697ALG230 带三块 ALG440 扩展卡。原厂停产，海外订货周期 12 周，装置不能长期依靠就地仪表人工抄表。 我们核对硬件版本，在 90-70 机架上搭配扩展卡做整套链路测试，逐通道校准、24 小时老化后发出。上机后导入原有组态，全部模拟信号恢复正常。 后续客户入库备用一块同型号模块，专门留给这套工艺采集子系统。
