描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 处理器 | Intel Celeron-M，主频 1GHz |
| 内存 | 64MB 电池备份 RAM；64MB 非易失 Flash |
| 执行速度 | 0.047ms/1000 条布尔指令 |
| 程序存储 | 最大 512 个程序块，单块最大 128KB |
| 通讯接口 | 2× 独立串口（RS-232/RS-485） |
| 支持协议 | SNP、Modbus RTU 从站、Serial I/O |
| 背板总线 | 双背板：RX3i 高速 PCI+90-30 兼容串行总线 |
| 工作温度 | 0℃ ~ +60℃ |
| 功耗 | 15W；背板电流：3.3V×1A、5V×1.2A |
| 编程软件 | Proficy Machine Edition |
| 编程语言 | 梯形图、结构化文本、功能块图、C 语言 |

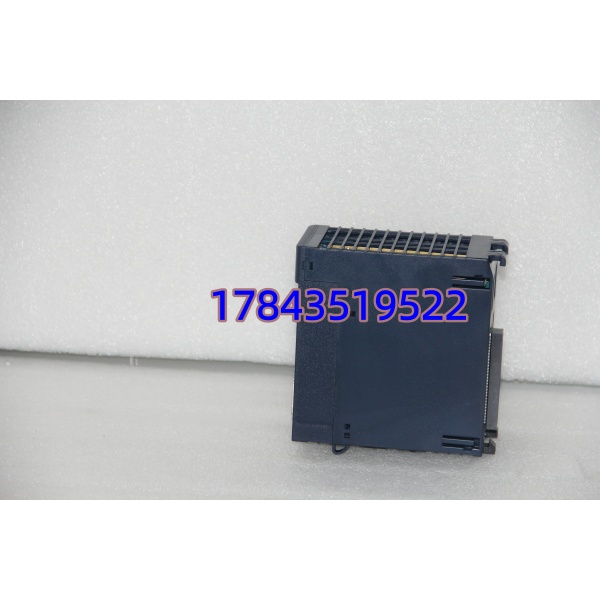

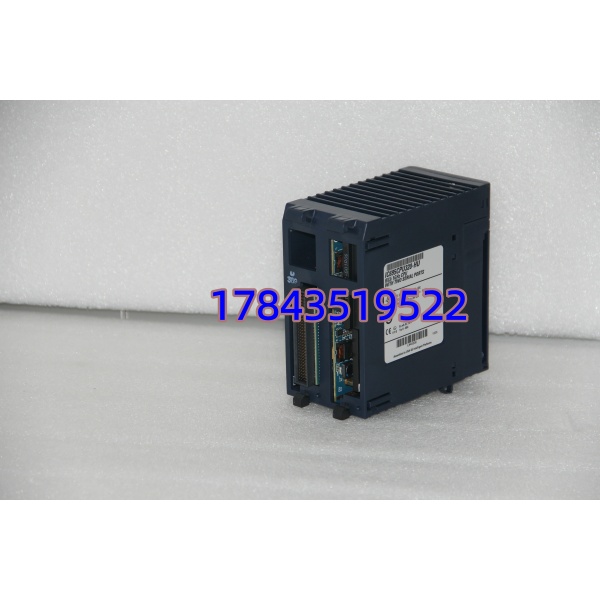

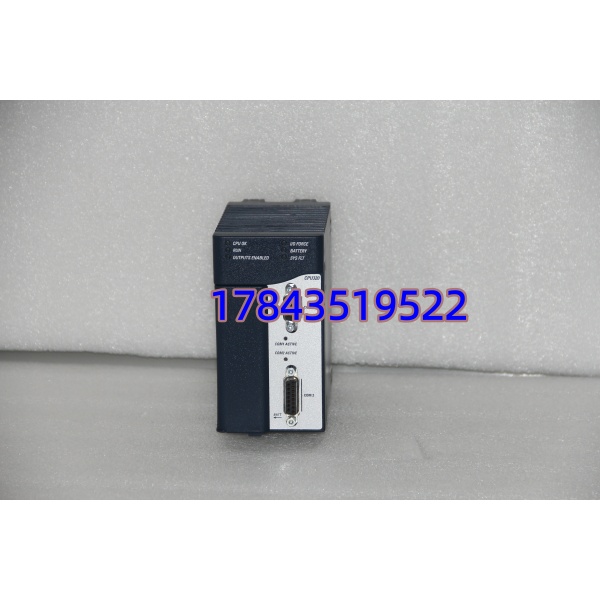

IC695CPU320
产品深度介绍
GE IC695CPU320 是 PACSystems RX3i 平台的核心高性能 CPU 模块，采用 1GHz Celeron-M 处理器，运算速度快、逻辑处理能力强，适配中大型复杂自动化项目。模块搭载 64MB RAM 与 64MB Flash，支持程序与数据断电保持，双串口设计可同时连接 HMI、SCADA 或第三方设备。
其双背板总线设计是核心优势：既支持 RX3i 高速 PCI 总线连接智能 I/O 与运动模块，又兼容 90-30 系列串行总线，实现老旧 90-30 系统无缝升级，无需更换现有 I/O，大幅降低改造成本。支持热备冗余（需搭配 IC695CRU320 与 RMX 模块），满足关键流程高可用性需求。
IC695CPU320
应用场景与行业案例
工程痛点
中大型工厂老旧 PLC（如 90-30）性能不足，无法承载复杂控制逻辑与高速通讯；关键生产线需高可靠冗余控制，避免停机损失；升级预算有限，希望复用现有 I/O 降低成本。
典型应用场景
- 水处理行业 – 市政污水厂主控作为全厂核心控制器，管控提升泵房、滤池、加药间等数十个 I/O 站，双串口连接 HMI 与调度系统，实现水质数据实时上传与全流程监控。
- 能源行业 – 电厂辅机 / 换热站控制控制汽轮机润滑油站、循环水泵或区域供热换热站，冗余配置保障 24 小时连续运行，避免非计划停机。
- 制造业 – 高速包装 / 装配线协调灌装、封盖、贴标多工位同步，高速扫描确保定位精准，提升良品率；支持多轴运动控制适配精密装配场景。
- 老旧系统升级 – 90-30 迁移项目直接替换 90-30 CPU，兼容原有 I/O 模块，保留现场接线，程序小幅修改即可上线，缩短停机改造时间 70%。
真实案例
案例：华东某制药厂 90-30 系统升级去年 10 月，华东某制药厂生产线原 90-30 CPU 老化，处理速度慢、通讯卡顿，无法满足 GMP 数据追溯要求，全厂计划升级但预算紧张。
选用 IC695CPU320 替换旧 CPU，复用原有 90-30 I/O 模块，双背板总线直接兼容。升级后，程序执行速度提升 20 倍，双串口分别连接 HMI 与审计追溯系统，满足 FDA 数据记录要求。
项目负责人反馈：“原本以为要换整套系统，预算超百万，现在只换 CPU 就解决问题，节省 80% 成本，停机时间仅 1 天，不影响生产交付。”
质量控制流程
- 入库验收检测
- 来源追溯：核验原厂序列号、出厂标签及报关单据
- 外观检查：外壳无变形、接口触点无氧化、无划痕
- 附件核对：说明书、保修卡、出厂合格证齐全
- 上机功能测试
- 测试环境：RX3i 原装测试机架，搭配 IC695CHS012 背板
- 测试内容：通电自检（LED 状态）、双串口通讯测试、逻辑运算测试、24 小时连续老化测试
- 测试记录：生成测试报告，可提供测试视频
- 电气参数测试
- 绝缘电阻：500V 摇表检测＞10MΩ
- 功耗测试：实测 15W（误差 ±5%）
- 背板电流：3.3V/1A、5V/1.2A，符合原厂规格
- 固件 / 程序验证
- 固件版本：读取并记录（常见 V8.0 及以上）
- 配置备份：网络参数、串口配置拍照留存
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 加厚纸箱包装
