描述
产品深度介绍

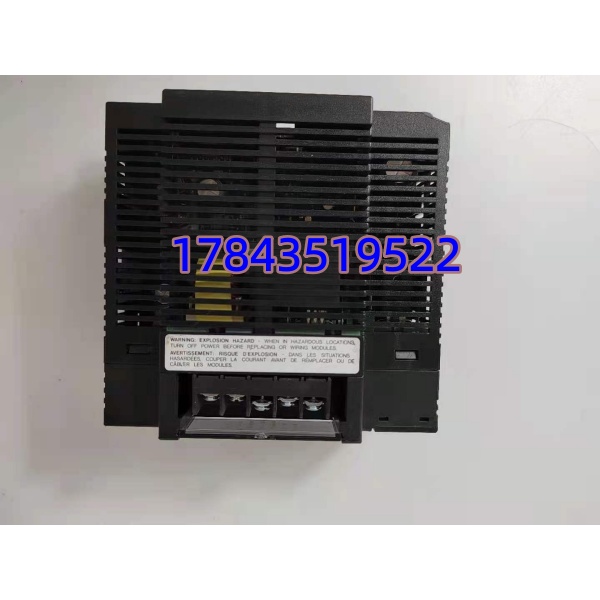

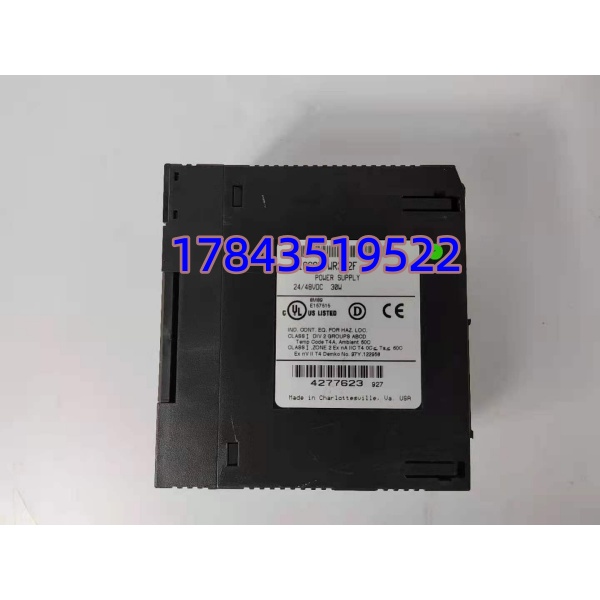

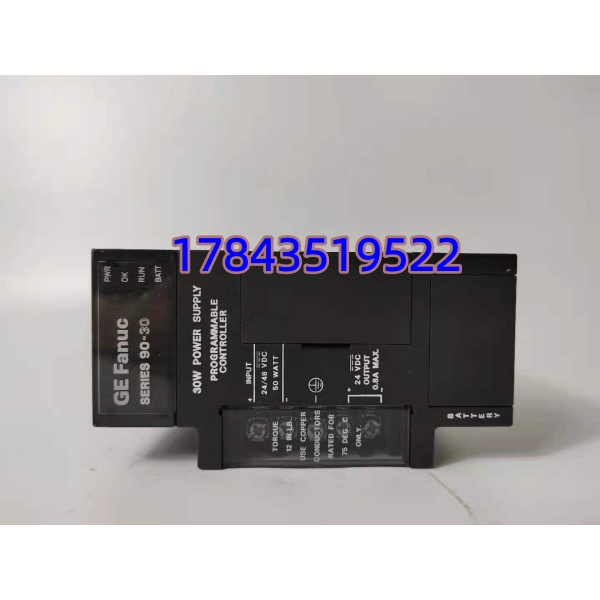

IC693PWR322F 是 GE Fanuc 专为 Series 90-30 机架开发的直流输入型电源模块，固定安装在机架最左侧专属电源槽位，区别于交流输入款 IC693PWR321。模块支持 24V/48V 工业直流宽幅输入，总输出功率 30W，拆分三路独立隔离回路：5V 为主控 CPU、背板逻辑供电，两路互不干扰 24V 分别供给隔离输入卡与外部继电器负载，内置过压、过流、短路多重保护，故障时自动切断输出避免烧毁整套机架卡件。无风扇自然散热设计，适配车间、电厂、水处理等粉尘、宽温工况，配套全系列 90-30 CPU 与数字 / 模拟 I/O 模块，是存量老旧 PLC 改造、设备维修的核心替换备件。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整型号 | IC693PWR322F（F 为硬件修订版本） |
| 适配机架 | GE Series 90-30 标准背板，仅限机架最左槽位 |
| 输入规格 | 额定 24/48 VDC，工作区间 18~56 VDC，启动电压≥21 VDC |
| 总输出功率 | 30 W（三路输出功率不可叠加超额） |
| 三路输出分配 | +5VDC（15W，背板逻辑）；24VDC 隔离（20W，信号输入）；24VDC 继电器（15W，外部负载） |
| 保护机制 | 输入反接、输出短路、过流、过压自动闭锁保护 |
| 状态指示 | PWR 电源灯、OK 正常运行双色 LED 指示灯 |
| 运行温区 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 耐受冲击 | 断电维持时间≥10ms，短时压降不触发系统停机 |
| 安装方式 | DIN 导轨机架嵌入式安装，单槽占位 |
| 认证标准 | UL、CE 工业安全认证 |
| 兼容卡件 | 全系列 90-30 CPU、AI/AO/DI/DO 通讯模块通用适配 |
核心策略：入库质检
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、机身铭牌，匹配进口入库单据
- 外观全检：外壳无磕碰划痕、PCB 无腐蚀焊点、背板金手指无磨损、原厂封条完整
- 规格核验：确认型号后缀 F 版本，三路输出标识与原厂图纸一致
- 附件清点：原厂防静电袋、简易接线说明齐全
2. 上机功能仿真测试测试机架：完整 Series 90-30 仿真背板 + 标准 CPU、I/O 负载模块
- 通电自检：面板 PWR、OK 指示灯逻辑正常，无异常告警
- 宽压输入测试：分别接入 24VDC、48VDC 输入，三路输出电压稳定无漂移
- 满载 30W 持续 2 小时老化测试，记录壳体最高温升不超过 43℃
- 短路保护测试：短接 24V 输出回路，电源自动闭锁，移除短路后自动恢复供电测试完成出具纸质质检报告，同步测试实拍视频供客户核验。
3. 电气安全测试
- 500V 摇表绝缘测试，PCB 对地绝缘电阻＞10 MΩ
- 输入反接防护验证，反向通电无内部元器件烧毁
- 背板供电回路接地连续性检测，消除静电干扰隐患
4. 硬件台账存档记录模块序列号、硬件版本 F、各项测试数据，统一录入库存台账归档管理。
5. 成品打包出库粘贴 QC 质检合格标签，双层防静电袋密封，气泡膜包裹硬质纸箱，内置干燥剂防潮运输。
