描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 处理器 | Intel 80188，时钟 10MHz |
| 扫描速度 | 0.6ms / 1K 布尔逻辑 |
| 用户程序内存 | 12KB（早期固件 6KB） |
| 离散 I/O 最大 | 160 点（% I+% Q 总和） |
| 内部线圈 % M | 1024 位 |
| 全局内存 % G | 1280 位 |
| 内置串口 | 1 路（SNP/SNP-X 从站） |
| 基板插槽 | 5 个 I/O 槽 + 1 个电源槽 |
| 背板功耗 | 5VDC，430mA |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 约 300mm × 120mm × 40mm |
| 重量 | 约 0.8kg |

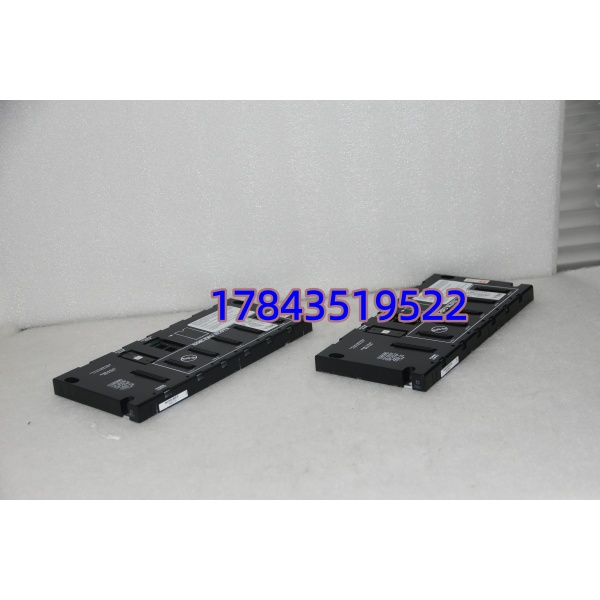

IC693CPU313
产品深度介绍
IC693CPU313 是 GE Fanuc 90-30 系列一体式 CPU 控制器，将 CPU 核心与 5 槽 I/O 基板集成，无需额外购买底板，开箱即可构建小型 PLC 系统。搭载 10MHz 的 80188 处理器，12KB 程序内存，可满足中小型自动化项目的逻辑控制、数据处理与通信需求。
面板自带 1 个 RS-232/485 串口，支持 SNP/SNP-X 协议，可直接连接 HMI、上位机或第三方设备；5 个扩展槽可灵活配置数字量、模拟量、通信模块（如之前的 HE693RTU900、IC693ALG223），适配多种工业场景。

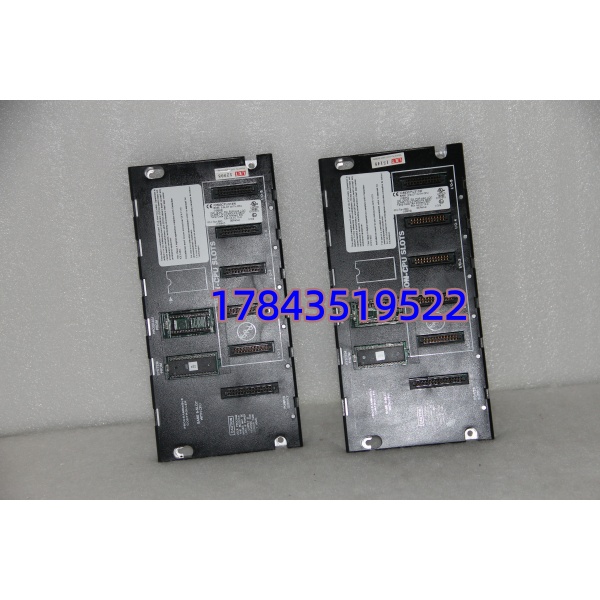

IC693CPU313
应用场景与工程痛点
工程痛点
老旧 90-30 系统 CPU 老化、程序丢失、通信故障，整机升级成本高、停机时间长；备件稀缺，兼容替换风险大。
典型应用场景
- 制造业 – 小型生产线控制用于流水线、机床、包装设备的逻辑控制，5 槽扩展可满足 I/O 与模拟量采集需求。
- 水处理 – 泵站 / 加药系统控制水泵、阀门、加药泵，采集液位、pH、流量信号，通过串口对接 SCADA。
- 暖通空调 – 楼宇设备自控监控冷水机组、空调箱、风机，实现温湿度、风压的闭环控制与能耗管理。
- 电力行业 – 电厂辅机控制控制引风机、循环水泵、除尘设备，实现状态监测与故障报警。
真实案例
华东某汽车零部件厂 10 条老生产线采用 90-30 系统，原 CPU 老化频繁停机，程序丢失导致生产中断。原厂升级预算超 50 万，停机周期长。
采用全新原装 IC693CPU313直接原位替换，基板与 I/O 模块完全兼容，无需重新接线；程序通过串口快速下载，2 小时完成单条线更换。替换后系统稳定运行，无停机故障，单条线成本仅为原厂方案的 1/8。
同系列 CPU 选型参考
| 型号 | 内存 | 串口 | 扩展槽 | 特点 |
|---|---|---|---|---|
| IC693CPU313 | 12KB | 1×SNP | 5 槽 | 经济型，一体式基板 |
| IC693CPU323 | 24KB | 2×SNP | 5 槽 | 双串口，内存更大 |
| IC693CPU331 | 32KB | 2×SNP + 以太网 | 10 槽 | 高性能，带网口 |
