描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 通道数量 | 16 路单端模拟输入 |
| 信号类型 | 0–10V、0–5V、4–20mA、0–20mA |
| 分辨率 | 12 位模数转换 |
| 采样速率 | 每通道约 8ms |
| 背板供电 | 5VDC 取自 PLC 背板 |
| 隔离方式 | 通道间无隔离，组隔离设计 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +70℃ |
| 安装形式 | 导轨机架式安装 |
| 适配系统 | GE Fanuc 90-30 全系列 CPU |
IC693ALG223
产品深度介绍

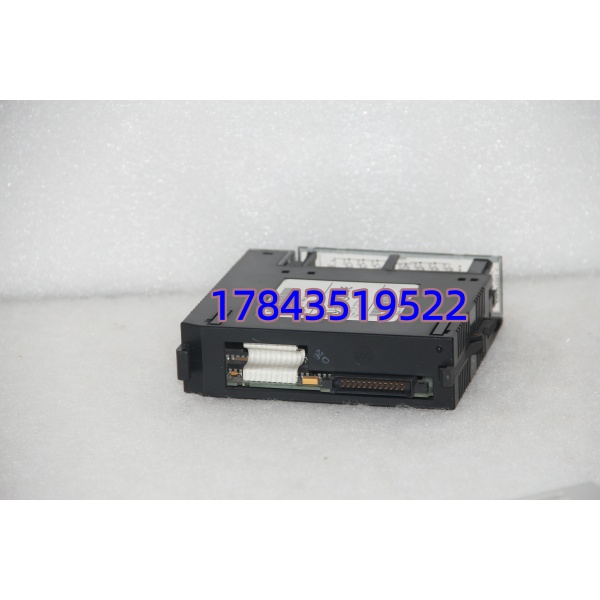

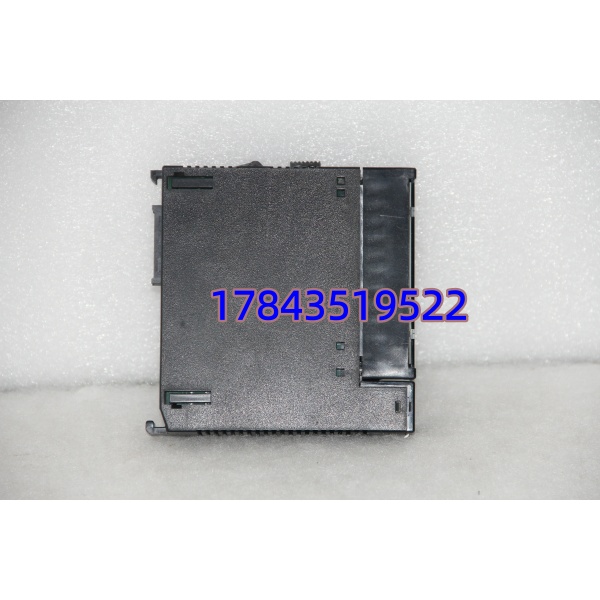

GE IC693ALG223 是 90-30 PLC 平台常用高密度模拟量输入模块，专为现场仪表信号采集设计。可同时接入压力、温度、流量、液位等变送器标准电压与电流信号。
模块自带硬件滤波机制，能削弱现场变频器、电机带来的电磁干扰；数据通过背板高速上传至 CPU，组态简单，无需复杂编程。高密度 16 路设计，可减少机架占用空间，适合点位集中的中小型自控项目，是老旧 GE 系统维修替换的常用备件。
IC693ALG223
应用场景与行业案例
工程痛点
大量现场仪表为 4–20mA 标准信号，老系统模拟量点位不足，新增模块选型受限。停产年代久，同型号替代品难找，错用兼容模块容易出现量程不准、数据漂移问题。
典型应用场景
- 水处理行业采集浊度、pH、溶解氧、流量仪表信号，用于水池与加药系统闭环调控。
- 化工生产装置反应釜温度、压力、液位连续采集，保障工艺参数稳定受控。
- 暖通与厂务系统冷水机组、空调机组温湿度与风压信号采集，实现集中节能管控。
- 轻工机械流水线张力、重量、速度模拟量监测，满足自动化连续生产需求。
真实案例
北方某化工园区老旧 90-30 控制系统，原有模拟量模块老化漂移，数据跳动严重。整机更换 DCS 成本极高，生产无法长时间停机。
现场选用现货 IC693ALG223 直接原位替换，端子接线完全匹配，仅简单修改量程组态即可投入使用。更换后仪表采集数据稳定，长期运行无漂移，整套改造仅用半天完成。
