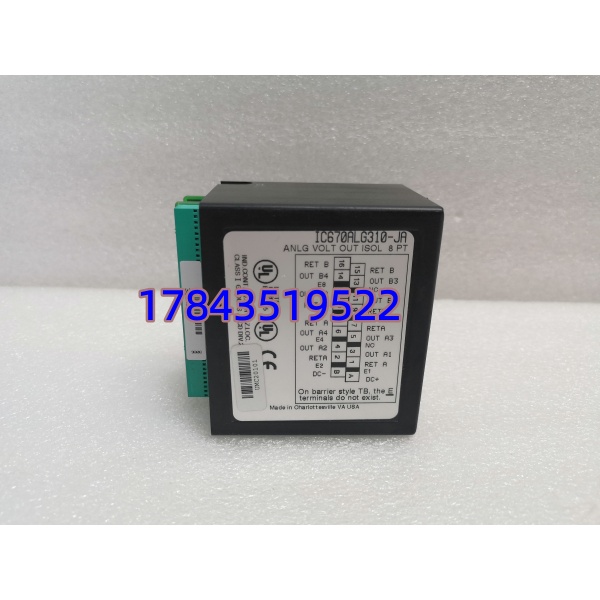

GE IC670ALG310-JA 是 GE Fanuc（现艾默生）推出的高密度模拟量输出模块，属于 Genius I/O 家族，适配 Rx7i PAC 系统，专为工业过程控制设计。该模块提供8 路单端电压输出，支持 – 10V~+10V 或 0~+10V 配置，14 位分辨率确保控制精度达 ±0.003V。采用双隔离组架构（每组 4 通道，1500VAC 隔离），有效抑制 EMI 干扰，适合变频器、电机附近等强干扰环境。内置增强诊断功能，可实时监测超 / 欠量程、电源故障、未校准状态，支持本地默认输出与通道启停配置，提升维护效率。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | IC670ALG310-JA |
| 品牌 / 制造商 | GE（通用电气，原 Fanuc，现艾默生） |
| 系列 | Genius I/O，PAC Systems Rx7i |
| 通道数 | 8 路单端模拟电压输出（4+4 隔离组） |
| 输出范围 | -10V~+10V（可设 0~+10V），超量程 ±10.25V |
| 分辨率 | 14 位（精度 ±0.05% FS） |
| 隔离等级 | 1500VAC（组间隔离） |
| 通信协议 | Genius 总线（兼容 Modbus TCP 扩展） |
| 供电 | 18~30VDC（背板供电） |
| 功耗 | 约 14W（满载） |
| 工作温度 | -20°C~+60°C |
| 尺寸 | 149.2×44.45×115.6mm |
| 重量 | 约 0.8kg |
质量检测流程
- 入库验收：核对原厂序列号、装箱单；外观无腐蚀、划痕；附件齐全（合格证、说明书）
- 上机功能测试：Rx7i 机架组态，8 通道全量程输出测试（-10V~+10V）；24 小时老化，温升正常
- 电气测试：绝缘电阻 > 10MΩ（500V 摇表）；接地连续、耐压无击穿
- 固件验证：读取固件版本（如 V2.3），配置文件备份
- 包装：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
1. 输出范围配置错误
- 问题：设为 0~10V 却接 ±10V 设备，控制反向或超量程
- 避坑：接线前确认设备电压范围，软件配置与硬件一致
- 案例：某项目误设 0~10V，阀门全开失控，返工 2 小时
2. 隔离组接线混乱
- 问题：跨隔离组共地，干扰导致输出跳变
- 避坑：4 通道为一组，组内共地、组间隔离；屏蔽层单端接地（控制柜侧）
3. 背板供电不足
- 问题：多模块并联，电压降至 18V 以下，输出漂移
- 避坑：总功耗留 20% 余量，满载时电压≥20V
- 数据：单模块满载 14W，5 块需≥70W 电源
4. 热插拔误操作
- 问题：带电插拔烧毁背板或模块
- 避坑：必须断电更换；支持 Genius 热插拔需冗余配置
5. 诊断报警忽略
- 问题：超量程报警未处理，长期损坏执行器
- 避坑：报警阈值设为 ±10.25V，触发后及时排查负载短路
