描述
产品详情
・型号：IC660BBD02、
・品牌：GE Fanuc
・系列：Genius I/O Block
规格参数
| 参数项 | 原厂手册标注数值 |
|---|---|
| 通道总数 | 16 路独立可配置通道 |
| 信号类型 | 24V DC 源型输入 / 输出 / 三态输入 |
| 现场供电区间 | 18~56V DC（标称 24V/48V） |
| 单通道输出电流 | 最大 2A |
| 通道隔离等级 | 通道对总线 1500V AC 光电隔离 |
| 总线协议 | Genius 专用差分总线 |
| 单总线最大串接模块 | 32 个分站 |
| 总线最大传输距离 | 2286 米 |
| 本地配置接口 | HHM 手持监视器端口 |
| 整机最大功耗 | 68.8W（16 通道满载输出） |
| 工作温度区间 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，需安装电控柜内 |
| 安装方式 | DIN 导轨固定 |
| 响应时间 | 通道通断≤2.5ms |
| 认证 | UL、CE、CSA |
| 外形尺寸 | 112×64×33mm |
产品介绍

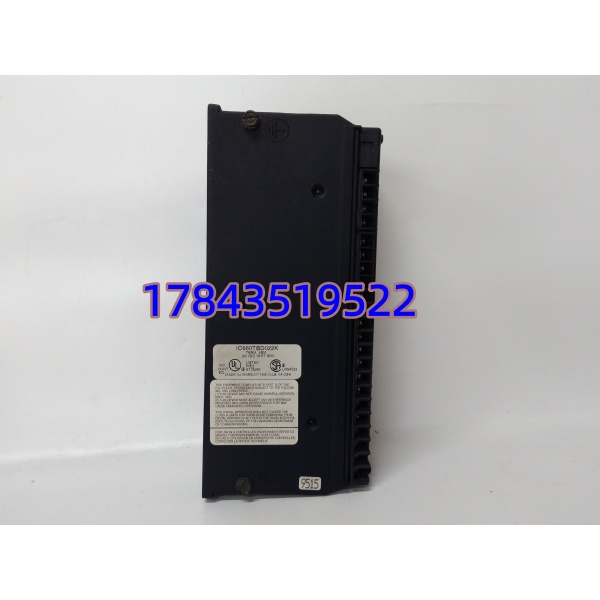

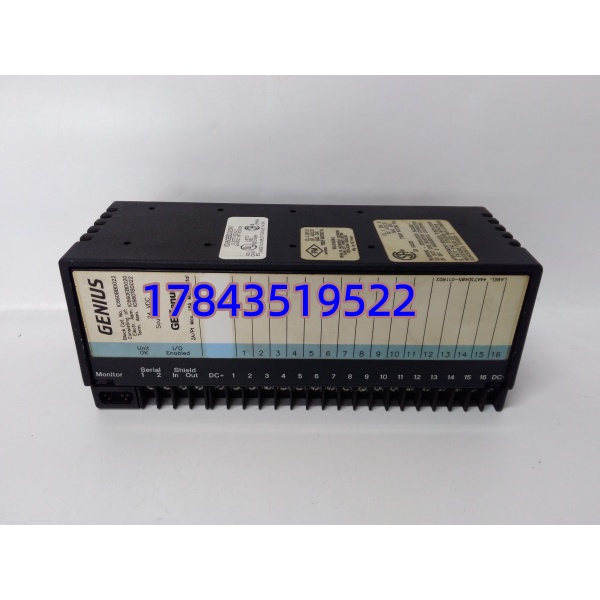

IC660BBD022 是 GE Genius 总线体系下的远程混合型 IO 分站，独立导轨安装，无需依附 PLC 本地机架，适合设备分散、布线距离长的现场点位采集与驱动。16 路通道可单独设为 DI 或 DO，兼容两线、三线接近开关、电磁阀、指示灯等 24V 现场器件。
坦白讲，同系列 IC660BBD023 为漏型模块，两者接线极性相反，不能直接互换。这款模块自带硬件限流，单通道负载短路不会烧毁整卡；支持远程总线诊断，通道断线、过流故障直接上传 PLC，不用逐点万用表排查。原厂早已停止量产，存量产线改造大多选择拆机原装件替换，整套升级 RX3i 本地 IO 会产生大量接线改造成本。
应用场景与行业案例
痛点切入
我在整车涂装、电厂辅控现场多次碰到老式本地 IO 机架布线过长，信号衰减导致开关量误触发；车间多台电磁阀集中点位，本地机架放不下只能拉长线缆，短路故障直接拉垮整组 IO。普通第三方远程 IO 不兼容 Genius 总线诊断逻辑，通道故障中控无报警，等到设备停机才能发现。
典型场景
- 火力发电厂除灰、输煤系统：远距离皮带跑偏、堵料开关采集，驱动皮带报警指示灯、卸料电磁阀。
- 汽车制造涂装流水线：车间分散工位接近开关信号采集，控制喷枪、升降台小型执行元件。
- 化工污水生化处理站：池体远距离液位浮球、曝气阀开关量采集，现场就地分站减少中控柜布线。
- 油气集输计量站：野外撬装设备限位开关、紧急切断阀反馈采集，适配长距离总线布线。
真实案例
某自备电厂输煤系统投运 11 年，三号皮带就地 Genius 分站 IC660BBD022 出现 3 路输出无驱动，中控频繁报负载过流。现场无全新原厂卡，调取拆机备件直接导轨替换，总线菊花链无需改动原有线缆，更换耗时 40 分钟，皮带保护、卸料阀全部恢复可控。运维事后新增两块同型号备件，避免单分站故障造成上煤系统全线停运。
