产品深度介绍

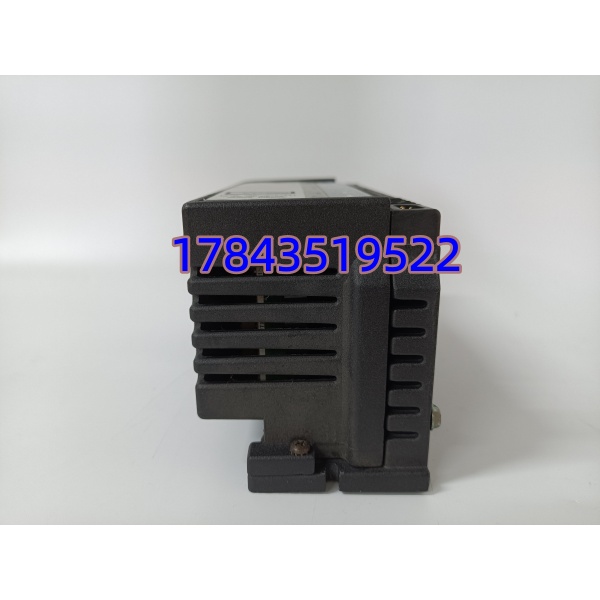

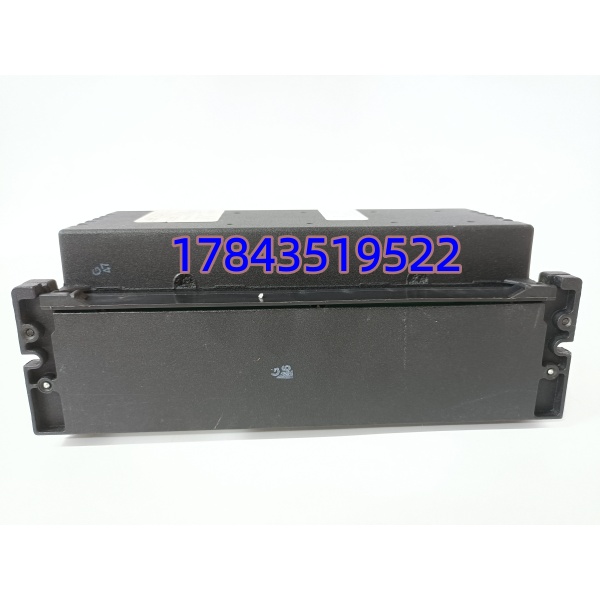

GE IC660BBA104（6231BP10910）是 Genius 总线体系标准远程模拟量输入分站，可就近安装在现场仪表控制柜，通过屏蔽双绞线 Genius 总线与 90-30、90-70、RX3i 系列 PLC 通讯，大幅缩短变送器布线距离，降低长线信号衰减干扰。模块搭载 8 路独立隔离模拟采集通道，支持 4-20mA 电流、0-10V 电压两种主流变送器信号，单通道 1500V 电气隔离，有效阻隔动力线缆工频干扰；内置硬件滤波电路，减少现场抖动数值跳变。配套侧面旋转拨码设置 Genius 分站地址，单总线最多级联 32 台分站，广泛用于火电、水处理、化工装置温度、压力、流量仪表采集，是老旧 Genius 系统模拟通道故障替换主流备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 采集通道 | 8 路独立隔离模拟输入通道 |
| 信号类型 | 4~20mA 电流 / 0~10V 直流电压（单通道跳线切换量程） |
| 分辨率 | 12 位模数转换 |
| 通道隔离耐压 | 通道之间、通道至背板 1500 V RMS 隔离 |
| 输入阻抗 | 电流模式 250Ω，电压模式＞100kΩ |
| 滤波特性 | 硬件 RC 低通滤波，抑制 50/60Hz 工频干扰 |
| 通讯总线 | Genius 双绞屏蔽总线，多站级联架构 |
| 分站地址设置 | 侧面旋转拨码，地址范围 0~31 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 安装方式 | DIN 35mm 标准导轨卡扣安装 |
| 整机功耗 | 最大 6.8 W |
| 兼容 PLC 主机 | Series 90-30、90-70、PACSystems RX3i（搭配 IC695RMX128 适配器） |
常见问题解答
Q1：IC660BBA104 能否直接替换同系列其他模拟输入模块？
A：仅 DIN 导轨安装尺寸通用，不可直接上电替换。不同型号通道数量、隔离等级、信号量程存在差异；例如单端非隔离模块更换为本款隔离型后，原有接地回路组态需同步修改，更换后必须重新核对 PLC 模拟量量程参数。
Q2：这款 Genius AI 模块支持热插拔吗？
A：不支持热插拔。总线带电插拔会造成通讯瞬时短路，整条总线全部分站离线，严重击穿模块总线通讯芯片；更换作业必须切断总线与变送器两路供电。
Q3：变送器 4-20mA 长线采集数值波动大怎么处理？
A：优先两点优化：1、总线屏蔽层仅控制柜单侧接地，现场仪表端屏蔽悬空；2、确认模块通道跳线切至电流模式，长线信号避免混用电压输入；现场强干扰工况可加装信号隔离配电器。
Q4：全新原装现货质保多久，如何核验原厂正品？
A：现货统一提供 12 个月质保，质保覆盖出厂硬件缺陷，人为过压、静电击穿、进水腐蚀不在保修范围。核验方式：机身激光序列号匹配原厂装箱单据，可通过 GE 工控备件渠道核对生产批次；发货附带入库外观、全通道 24 小时信号模拟测试视频。
Q5：RX3i PLC 如何搭配使用 IC660BBA104？
A：RX3i 主机原生不支持 Genius 总线，需在 CPU 机架加装 IC695RMX128 远程 I/O 适配卡，编程软件中添加 Genius 分站，填入对应拨码地址、模拟量量程，下载组态后即可正常读取采集数值。
