描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 检测传感器选型 | 单氢气 H₂传感器 / 复合气体传感器（H₂、CO、C₂H₂、C₂H₄） |
| 气体测量量程 | 0–2000 ppm（氢气等效值） |
| 水分测量量程 | 0–100% RH 油中微水 |
| 测量精度 | 气体 ±10% 读数 ±25 ppm；水分 ±2% RH |
| 环境工作温度 | -40 ℃ ~ +55 ℃；接触油温最高 105 ℃ |
| 防护等级 | NEMA 4X / IP66，防尘防水户外直装 |
| 供电规格 | 90–264 VAC，47–63 Hz，最大 475 VA |
| 通讯接口 | 标配 RS485 Modbus RTU；可选以太网、光纤、4–20mA 模拟输出 |
| 报警配置 | 5 路可配置继电器（气体预警 / 告警、水分告警、设备自检故障） |
| 存储能力 | 本地存储全年运行数据与事件记录 |
| 整机尺寸 | 315 × 219 × 196 mm |
| 整机重量 | 7.5 kg |
| 安装方式 | 直接固定变压器 1.5 英寸 NPT 放油阀，无需外置油泵、旁路管路 |
| 适配油液 | 矿物绝缘油、天然 / 合成酯类难燃油 |
产品深度介绍

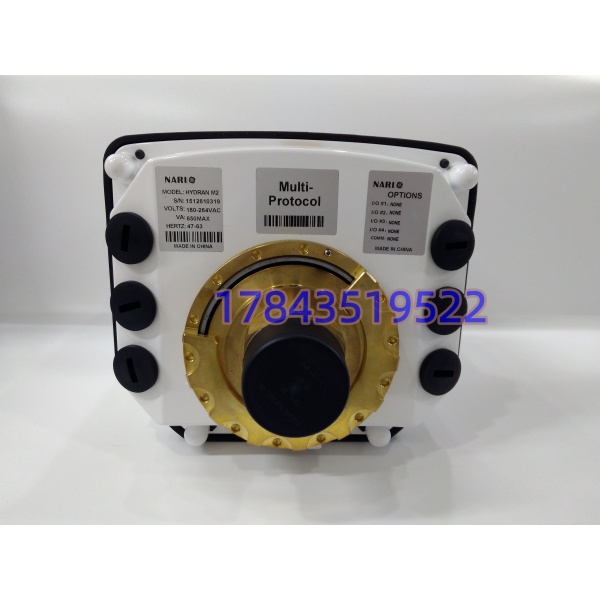

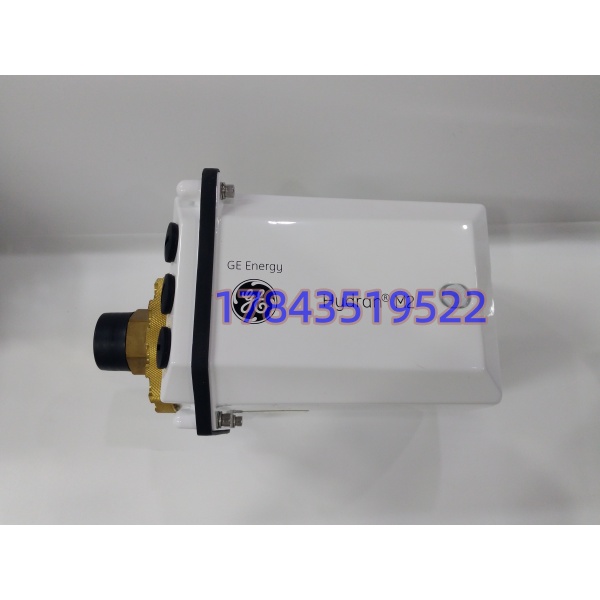

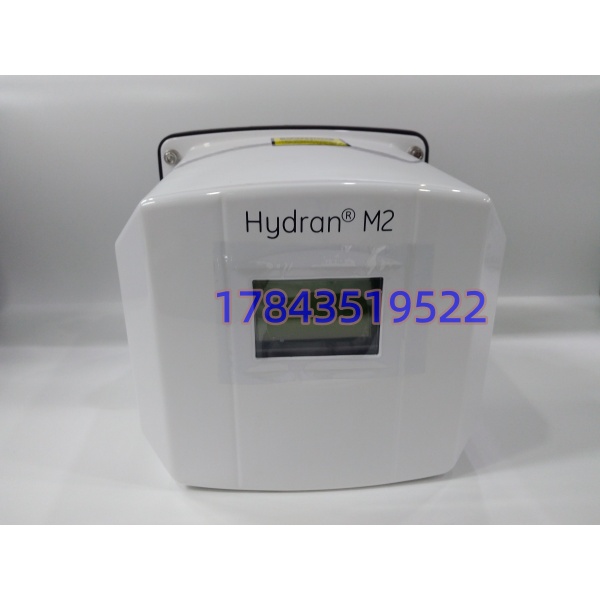

GE HYDRAN M2 Mark III 是第三代变压器在线溶解气体分析（DGA）监测设备，专为油浸式电力变压器设计，直接安装在变压器本体油阀上，实现 24 小时不间断油气状态监测GE Vernova。设备无运动机械部件，出厂完成校准，现场无需反复标定，适配变电站、工业自备电厂各类中型主变、配电变。
设备内置专属算法，遵循 IEEE 变压器状态评估标准，可接入油温、负荷电流外置传感器，自动计算绕组热点温度、绝缘老化趋势。多协议通讯可无缝对接 SCADA、DCS、Perception 资产管理软件，替代传统人工定期油样送检，减少巡检人力投入，提前捕捉局部放电、过热、电弧等隐性故障，规避变压器突发停运带来的大额经济损失。
应用场景与行业案例
工程痛点描述
变电站大型主变、化工厂高压变压器内部绝缘劣化属于渐进式故障，前期无直观运行异常，仅依靠季度人工油样检测极易错过预警窗口。一旦内部电弧、高温发展至击穿绝缘，变压器烧毁、整条母线停电，工厂连续生产线停工单日损失可达数十万，传统离线检测无法做到实时风险管控。
典型应用场景
- 电网变电站 – 区域主变、输电升压变监测覆盖市县级变电站中型主变，替代人工取样，统一上传数据至调度监控平台，支撑电网资产分级更换规划，降低大面积停电风险。
- 火电 / 新能源场站 – 厂用变、风机箱变监测风电场、光伏电站户外设备温差大、运维人员巡检频次低，IP66 防护适配露天环境，远程上传数据减少现场往返。
- 化工 / 冶金重工厂区 – 自备电站高压变压器生产流程连续无停机窗口，变压器故障会全线停产，实时油气预警可安排计划性检修，避开生产高峰停机。
- 油气平台、轨道交通牵引站防爆可选型号适配易燃易爆工况、铁路牵引供电设备，监测油浸式牵引变绝缘状态，保障运输与开采稳定供电。
- 水处理、制药厂房配电系统中小型配电变压器批量监测，简化厂区电气设备运维台账，满足行业安全巡检审计要求。
真实工程案例
去年四季度，西北一座 330kV 变电站两台主变配套的老旧一代 Hydran 监测设备达到传感寿命上限，设备频繁报通讯异常，运维班组只能恢复每月人工油样送检。原厂供货周期 60 天，无法快速完成替换。
采购找到我们调现货全新 HYDRAN M2，发货前完成 Fluke 万用表电气检测、Modbus 通讯全流程测试，附带完整出厂校准报告。设备到货当天停电窗口期直接换装，沿用原有油阀接口，无需改造油路管路，2 小时完成安装上电。
上线后设备持续监测到其中一台主变一氧化碳缓慢抬升，运维提前安排检修，排查出线圈绝缘纸过热老化隐患，避免故障扩大。变电站后续批量采购 6 台作为全站主变备用监测单元，不再依赖原厂长周期订货。
