描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 控制系列 | VersaMotion S2K 伺服驱动系统 |
| 额定电流 | 4.3 A（连续） |
| 输入电压 | 115 / 230 VAC，单相，50/60 Hz |
| 反馈类型 | 旋转变压器（Resolver） |
| 适配电机 | GE Fanuc S 系列伺服电机 |
| 控制模式 | 位置、速度、扭矩闭环控制 |
| 指令接口 | 脉冲 / 方向、正交编码器、CW/CCW 脉冲 |
| 通信 | 串行编码器反馈、DeviceNet 可选 |
| I/O 扩展 | 内置扩展 I/O 端子 |
| 保护功能 | 过流、过压、欠压、过热、过载、编码器故障 |
| 显示 | 2 位数码管诊断 LED |
| 工作温度 | 0°C ~ +50°C |
| 安装方式 | 导轨安装（DIN Rail） |

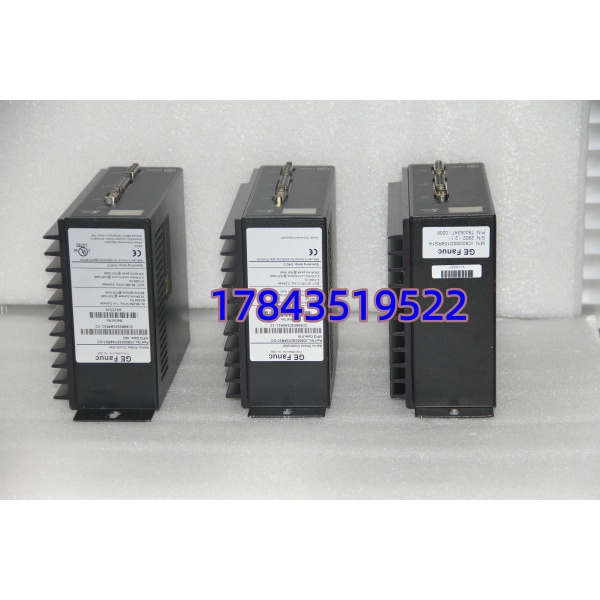

IC800SSD104RS1
产品深度介绍
IC800SSD104RS1 是 GE Fanuc（现 Emerson）旗下 VersaMotion S2K 系列的经济型伺服放大器，主打中小功率运动控制场景，适配 GE S 系列伺服电机。该驱动器采用 DSP 数字控制核心，支持旋转变压器反馈，具备位置、速度、扭矩三种闭环控制模式，能满足高精度、高稳定性的运动控制需求。
相比同类产品，IC800SSD104RS1 集成度高、体积紧凑，支持 115/230VAC 宽压输入，适配全球供电标准；内置丰富保护机制，可有效抵御过流、过热、编码器故障等异常；兼容脉冲指令与 DeviceNet 通信，可直接对接 GE RX3i/RX7i PLC 及第三方控制器，降低系统集成难度。

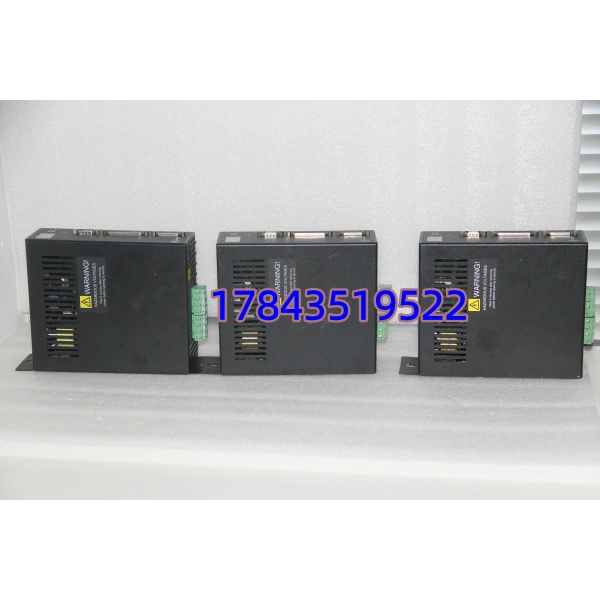

IC800SSD104RS1
应用场景与行业案例
工程痛点描述
工业运动控制场景常面临 “高精度需求与成本控制”“多设备兼容与稳定通信” 的矛盾。尤其在自动化生产线、包装机械、电子设备制造等领域，伺服驱动器一旦故障，易导致工位停机、生产线卡顿，直接影响产能与交付效率，这类场景对驱动器的稳定性、兼容性与性价比要求极高。
典型应用场景
- 电子制造 – SMT 贴片机用于贴片机 X/Y 轴、Z 轴的高速精准定位控制。4.3A 电流适配中小型伺服电机，旋变反馈抗干扰强，适配车间高频电磁环境。
- 包装机械 – 高速灌装 / 封箱线灌装泵、封箱辊的速度同步与位置定位控制。宽压设计适配车间电压波动，多种控制模式切换适配不同工位动作需求。
- 数控机床 – 小型加工中心小型车床、铣床的进给轴驱动控制。DSP 控制算法保证低速平稳、高速精准，扭矩闭环控制适配不同材质加工负载。
- 物流设备 – 自动分拣机分拣推杆、转向机构的快速启停与定位控制。紧凑体积节省安装空间，导轨安装适配控制柜密集布局场景。
- 纺织机械 – 高速织机织机主轴、提花机构的同步运动控制。抗振动设计适配设备高速运转振动环境，连续运行稳定性保障生产连续性。
真实案例
案例：某电子厂 SMT 贴片机伺服驱动替换去年 9 月，华南某电子厂 SMT 车间的一台贴片机 Z 轴伺服驱动器突发报警，显示 “编码器故障”，该驱动器负责吸嘴上下精准定位，故障导致整条贴片机停机，每小时影响产能超 5000 件。
现场工程师排查后，确认原驱动器硬件损坏，原厂同型号货期需 2 周。采购部门紧急联系我们，确认有 IC800SSD104RS1 全新库存，且完全兼容原系统与 S 系列电机。
我们当天完成入库复检、参数备份与固件核对，次日发出。工程师收到后，按避坑要点拍照记录接线与 DIP 开关，30 分钟完成安装、参数导入与调试，驱动器一次启动成功，贴片机恢复满负荷运行。
事后设备主管反馈：“这次紧急替换，不仅快速恢复产能，也让我们意识到，核心工位伺服驱动器的安全库存，对电子制造企业的产能保障至关重要。”
技术避坑指南
- 固件版本不匹配
- 问题：新驱动器固件过新 / 过旧，与控制器通信握手失败，报 “通讯超时”
- 避坑：替换前读取原驱动器固件版本；采购时明确要求固件版本范围；到货后核对，差异可联系刷新固件
- 案例：某包装厂换驱动器后，PLC 持续报通讯故障，排查 1 天发现固件从 V2.3 升至 V2.6，协议兼容性变化，降级后恢复
- DIP 开关 / 参数配置错误
- 问题：出厂默认参数（控制模式、电流限制、反馈类型）与现场不符，导致电机不转或抖动
- 避坑：拆机前拍照记录原驱动器 DIP 开关与参数；新驱动器上机前逐一复制配置；旋变反馈需确认开关拨至 “Resolver” 档
- 提醒：低级错误高发，务必拍照留存，避免凭经验操作
- 接线 / 端子压接不规范
- 问题：动力线 / 反馈线线序错误、端子压接松动，导致电机异响、驱动器报警
- 避坑：提前核对接线图；动力线与反馈线分开布线，减少干扰；端子压接后拉扯测试，确保牢固
- 警示：伺服驱动器接线容错率低，线序错误可能直接烧毁电机或驱动器
- 电源容量不足
- 问题：新驱动器 4.3A 额定电流，原电源容量不足，带载后电压跌落、驱动器重启
- 避坑：计算总功耗，预留 20% 余量；伺服回路单独供电，避免与其他设备共用电源
- 参考：IC800SSD104RS1 满负载电流约 4.3A，电源需≥5A
- 静电防护不到位
- 问题：冬季干燥环境，未做防静电措施，静电击穿驱动器主板，通电后无响应
- 避坑：操作时佩戴防静电手环，在防静电垫上拆装；避免直接接触电路板元件
- 案例：某工程师冬季裸手操作驱动器，通电后 LED 不亮，检测为主板静电击穿，模块直接报废
