描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 显示屏幕 | 12 英寸彩色 TFT LCD |
| 分辨率 | 800×600（SVGA） |
| 色彩 | 16 位（65,536 色） |
| 触摸类型 | 电阻式触摸屏 |
| 处理器 | Freescale i.MX535（1GHz ARM Cortex-A8） |
| 内存 | 512MB DDR2 SDRAM；256MB NAND Flash |
| 操作系统 | Windows Embedded Compact 7 |
| 电源 | 24VDC（18–30VDC 宽压），48W |
| 防护等级 | 前面板 IP65，背板 IP20 |
| 工作温度 | 0°C ~ +65°C（无风扇） |
| 通信接口 | 以太网 ×1、RS-232/422/485×1、USB 2.0×2 |

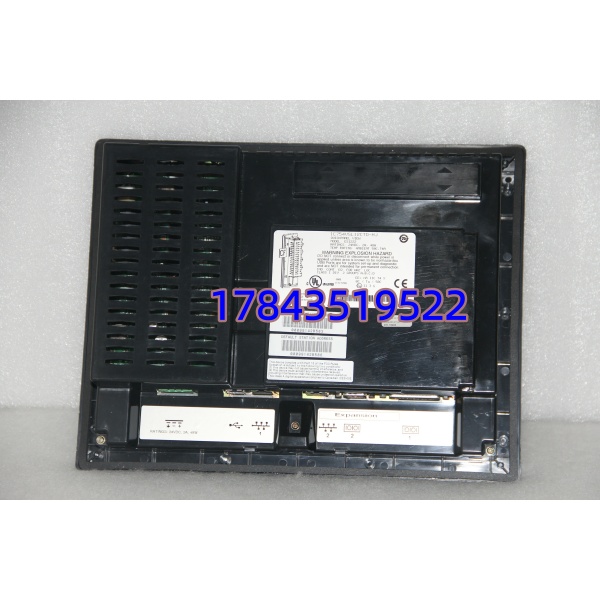

IC754VSF12CTD
产品深度介绍
IC754VSF12CTD 是 GE Fanuc（现 Emerson）推出的 QuickPanel + 系列 12 英寸工业触摸屏 HMI，作为中端高性能人机界面，主打工业级稳定性与多协议通信能力。该产品集成高亮度 TFT 显示屏与电阻式触摸屏，适配高温、多尘、振动等恶劣工业环境，是连续生产场景的常用操作终端。
相比同类产品，IC754VSF12CTD 采用无风扇全密封设计，减少故障点；原生支持 GE SRTP、Modbus TCP/RTU、EtherNet/IP 等协议，可直接连接 GE RX3i/RX7i、90-30/70 及第三方 PLC；宽温运行与 IP65 防护，进一步适配冶金、水处理、能源等严苛工况场景。

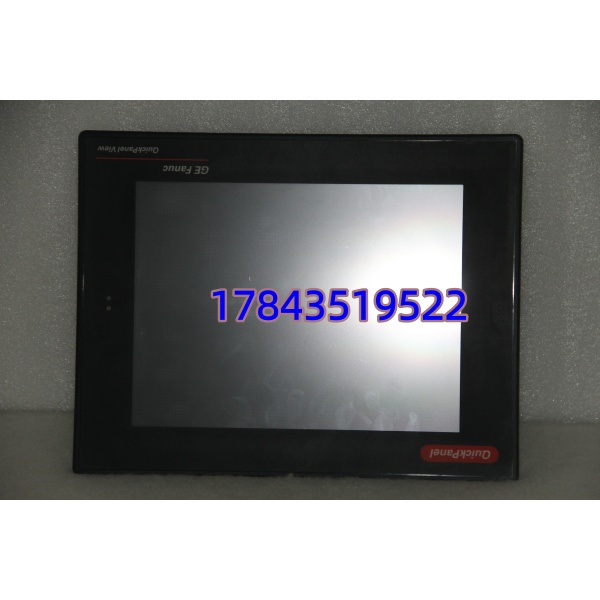

IC754VSF12CTD
应用场景与行业案例
工程痛点描述
工业现场常面临操作环境恶劣、多设备通信复杂、大屏操作需求与设备稳定性的矛盾。尤其在连续生产行业，HMI 一旦故障，易导致生产线停机，造成直接经济损失，这类场景对 HMI 的耐用性、兼容性与稳定性要求极高。
典型应用场景
- 汽车制造 – 总装线控制用于车身焊接、涂装、总装工位的参数设置与状态监控。12 英寸大屏适配复杂操作界面，电阻式触摸戴手套也能精准操作。
- 水处理行业 – 污水处理厂监控适配曝气池、加药系统、污泥处理设备的远程监控与就地操作。IP65 防护可抵御潮湿与腐蚀性气体，无风扇设计避免粉尘堆积。
- 电力行业 – 变电站辅机控制用于升压站、配电室的设备状态监测与指令下发。宽温设计（0°C ~ +65°C）适配户外柜内高温环境，多协议兼容对接不同品牌 PLC。
- 冶金行业 – 高炉 / 轧线操作高炉本体、加热炉、轧机的温度 / 压力 / 速度参数监控与调节。抗振动设计耐受设备运行振动，高亮度屏幕适配车间强光环境。
- 包装机械 – 食品 / 药品包装线高速包装机的配方切换、产量统计、故障报警显示。快速响应触摸减少操作延迟，兼容主流 PLC 协议降低集成难度。
真实案例
案例：某钢厂热轧线 HMI 紧急替换去年 10 月，华东某钢铁厂热轧线的一台老旧 HMI 突发黑屏，该设备负责轧机速度、张力、温度的实时监控与调节。若 4 小时内无法恢复，热轧线将被迫停机，每小时损失超 50 万元。
现场工程师排查后，确认原设备硬件损坏，原厂同型号已停产，调货周期需 3 周。采购部门紧急联系我们，确认有 IC754VSF12CTD 全新库存，且兼容原有系统。
我们当天完成入库复检、固件版本核对与配置复制，次日顺丰发出。工程师收到后，按避坑要点拍照记录接线与 DIP 开关，15 分钟完成安装与程序下载，系统一次启动成功，热轧线恢复运行。
事后设备主管反馈：“这次紧急替换，不仅避免了百万损失，也让我们意识到，停产 HMI 的安全库存，对连续生产企业至关重要。”
技术避坑指南
- 固件版本不匹配
- 问题：新 HMI 固件过新 / 过旧，与现有 PLC 通信握手失败，报 “通讯超时”
- 避坑：替换前读取原 HMI 固件版本；采购时明确要求固件版本范围；到货后核对，差异可联系刷新固件
- 案例：某电子厂换 HMI 后，PLC 持续报通讯故障，排查 2 天发现固件从 V2.9 升至 V3.3，协议兼容性变化，降级后恢复
- DIP 开关 / 配置错误
- 问题：出厂默认配置（IP 地址、波特率、终端电阻）与现场不符，导致通信失败
- 避坑：拆机前拍照记录原 HMI 的 DIP 开关、网络参数；新设备上机前逐一复制配置；总线终端电阻仅两端各设 1 个
- 提醒：低级错误高发，务必拍照留存，避免凭经验操作
- 接线 / 接口不兼容
- 问题：新旧 HMI 连接器针脚定义差异，或线缆线序不符，导致电源 / 通信异常
- 避坑：提前核对接线图；更换时逐线核对线序；注意屏蔽层单端接地，避免干扰
- 警示：同品牌同系列不同批次，接口定义也可能微调，务必查手册
