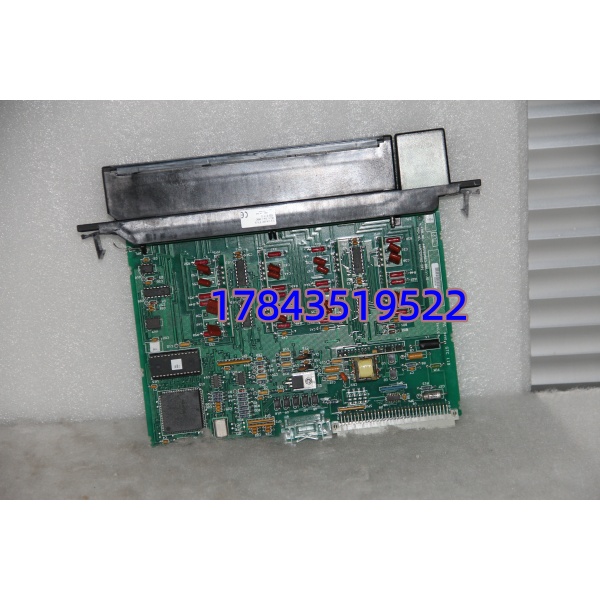

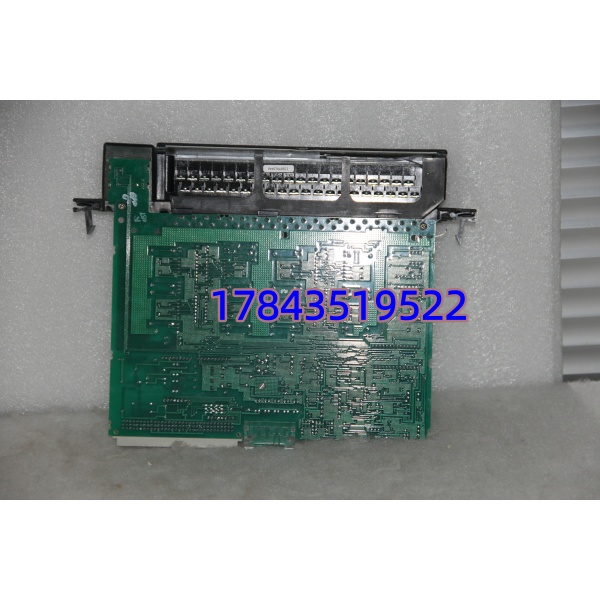

GE Fanuc IC697ALG440 | 90-70 系列 16 路模拟量输出模块

描述

关键技术规格

IC697ALG440

产品深度介绍

IC697ALG440 是 GE Fanuc 90-70 大型 PLC 平台专用模拟量输出模块，多用于流程工业连续调节控制场景。模块集成 16 路可编程模拟输出通道，支持常规电压、电流信号自由切换，可匹配市面绝大多数执行调节设备。硬件采用组隔离架构，现场干扰抑制能力更强，适合化工、电力等复杂电磁环境长期连续运行。作为老旧 90-70 控制系统核心 AO 备件，可直接原位替换故障模块，无需改动机架结构与底层程序。

IC697ALG440

应用场景与行业案例

工程痛点

大量电厂、化工存量装置仍在使用 GE 90-70 大型 PLC 系统，设备服役年限久。模拟输出模块容易出现通道漂移、无输出、负载能力下降等问题。整套系统升级改造费用高昂、停工周期长，同型号直接替换是运维最优方案。

典型应用场景

1. 电力行业控制锅炉风门、挡板开度、给水调节阀、变频负荷调节，实现工艺参数稳定闭环。
2. 石油化工反应釜温度调节、管道压力控制阀、流量调节阀连续输出控制。
3. 水处理工程加药计量泵调速、消毒装置调节、池体液位连续控制输出。
4. 冶金制造窑炉温度控制、冷却系统调节、轧制辅助设备模拟指令输出。
5. 大型公辅系统厂区能源动力站空调、循环水、压缩机组集中调控。

真实案例

华北某热电厂 #2 机组辅控系统采用 GE 90-70 PLC，现场多块模拟输出模块老化，阀门调节卡顿、参数波动大。现场团队选用 IC697ALG440 逐块对位更换，仅核对量程配置与端子接线，无需改写控制程序。替换完成后调节线性恢复正常，工艺参数波动范围大幅缩小，机组辅控运行稳定性明显提升。

质量透明化检测流程

1. 入库验收检测严格核对型号编码与硬件版本，全面检查外壳、端子、卡扣完整性；排查烧蚀、裂纹、维修补焊痕迹，完成外观全检。
2. 上机功能测试搭载 GE 90-70 原装测试机架，逐通道输出标准电压、电流信号，全程校验线性度与稳定性，24 小时通电老化测试。
3. 电气参数测试使用福禄克仪器检测输出精度、负载带载能力、隔离绝缘性能，剔除隐性故障模块。
4. 硬件配置核验确认硬件版本适配全系 90-70 主控 CPU，通道量程配置可直接匹配现场常规工况。
5. 最终质检与包装质检人员复核所有测试项目，贴附合格标签，采用防静电密封包装加防震纸箱，支持提供测试照片备查。

技术避坑指南

1. 输出量程配置错误电压与电流模式需要软件参数对应设置，参数选错会造成执行器不动作、量程超限。更换前务必记录旧模块配置参数，避免现场反复调试耽误生产。
2. 负载电阻不匹配4–20mA 回路负载超出 500Ω 上限，会导致输出拉低、调节不稳定。现场加装信号隔离器或匹配适配端子电阻，保证回路负载合规。
3. 干扰引发输出漂移变频器、动力电缆同槽走线，容易造成模拟量数值漂移波动。模拟线缆单独敷设，屏蔽层单端接地，降低工业高频干扰影响。
4. 背板机架负载超限90-70 机架多块大型模块集中安装，整体电流消耗偏高。新增或更换模块时核算整机功耗，预留 20% 以上余量，防止电源过载。
5. 模块带电插拔带电拆装极易造成背板总线击穿、输出端口烧毁。
