GE Fanuc IC693MDL740 | 90-30 系列 16 点数字输出模块

描述

关键技术规格

IC693MDL740

产品深度介绍

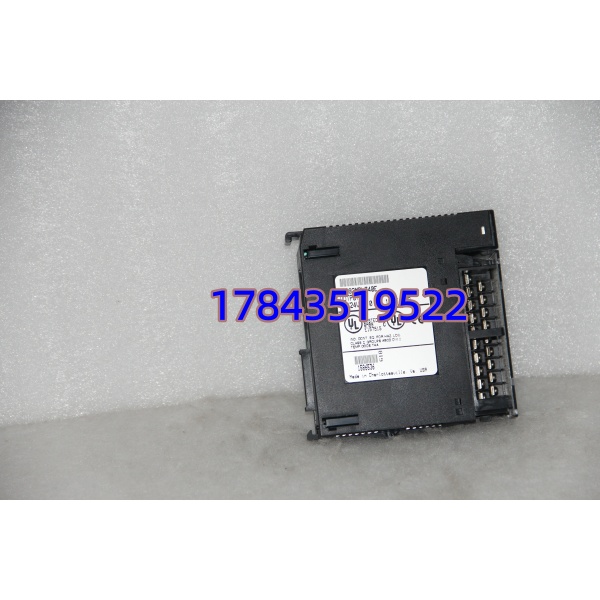

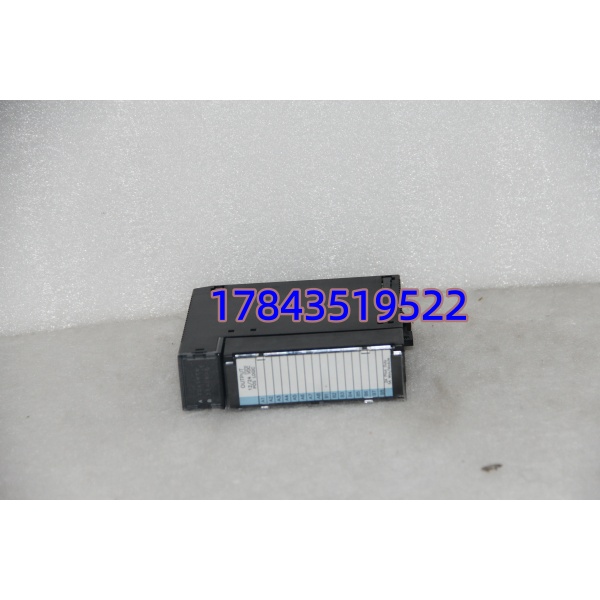

IC693MDL740 是 GE Fanuc 90-30 平台专用 16 路数字量输出模块，适配全系 90-30 机架使用。模块采用晶体管输出架构，稳定输出 24VDC 控制信号，适配工业常规低压负载。

板载隔离电路，可以削弱现场电磁干扰，降低模块异常误动作概率。结构紧凑，单槽位设计节省机柜安装空间，适配老旧产线备件更换与系统点位扩容，是化工、水务、机械制造存量设备的常用替换配件。

IC693MDL740

应用场景与行业案例

工程痛点

大量服役十年以上的 GE 90-30 老旧产线，原有输出模块老化老化，出现触点失效、信号时断时续问题。现场多为 24VDC 电磁阀、指示灯类负载，普通模块抗干扰能力弱，容易造成生产线非计划停机。

典型应用场景

1. 水处理行业控制加药电磁阀、阀门执行器、现场状态指示灯，长期潮湿工况下运行稳定。
2. 通用机械设备驱动气缸电磁阀、输送带启停控制、辅助设备逻辑输出，适配中小型自动化设备。
3. 化工生产装置辅助联锁信号输出、现场报警装置触发、小型泵类控制回路，满足连续生产要求。
4. 建材与轻工制造生产线辅助执行元件控制，适配粉尘、普通电磁干扰的车间环境。
5. 老旧设备改造项目直接兼容原有 90-30 硬件架构，无需改动程序与接线，降低改造投入成本。

真实案例

中部某建材厂区整条输送线采用 GE 90-30 控制，旧款输出模块老化，电磁阀频繁误触发，每班都需要人工排查复位。现场更换多块 IC693MDL740 后，隔离电路有效抵御变频器干扰，输出信号稳定无抖动。全程直接原位插拔替换，无需修改程序与端子接线，改造当天即可恢复满负荷生产，后续设备故障率大幅下降。

质量透明化检测流程

1. 入库验收检测核对原厂批次与序列号信息，完成资料存档；检查外壳壳体、端子接口无开裂氧化，无拆解维修痕迹；核验出厂合格证及配套资料。
2. 上机功能测试测试环境采用 GE 90-30 标准测试机架；完成全通道通断模拟测试、背板通讯握手检测；连续 24 小时带电老化运行，全程监测模块温升与工作状态，同步留存测试照片与检测数据。
3. 电气参数测试使用 Fluke 115 万用表完成电气检测；500V 摇表执行绝缘测试，绝缘电阻数值大于 10MΩ；开展接地连续性与负载带载测试，排查隐性电气故障。
4. 固件 / 配置验证读取板载固化程序版本并记录；核对硬件跳线、档位默认配置，留存原始参数记录，方便现场直接替换使用。
5. 最终质检与包装专职质检人员复核所有检测项目并签字；模块独立密封防静电袋，外层搭配气泡膜加固，防潮纸箱封装；粘贴 QC 合格标签与检测日期，随货附带检测报告。

技术避坑指南

1. 输出类型混淆该模块为NPN 漏型输出，只能匹配对应接线方式。现场强行接入源型负载，会出现无输出、端口烧毁问题。替换前务必拍照留存旧模块接线方式，避免接错回路。
2. 单路电流过载单通道额定电流仅 0.5A，直接驱动大功率电磁阀会导致端口烧毁。感性负载建议增加中间继电器转接，分摊负载电流。
3. 干扰防护缺失变频器、电机周边布线未做屏蔽处理，容易引发信号紊乱。感性负载两端建议并联吸收元件，减少反向电动势冲击。
4. 背板负载超标同一机架密集加装多块 I/O 模块时，需要核算背板总电流。长期供电负荷超标，会引发 CPU 掉线、模块随机重启故障。
5. 静电操作损伤PLCIO 芯片对静电十分敏感，秋冬干燥环境未佩戴防静电手环拆装，极易造成内部电路隐性损坏。现场拆装必须在防静电台面操作，规避静电风险。
