描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号编码解析 | B: 基础显示；F: 插槽 F I/O；B: 插槽 B；2:8DI+8DO+2 回路监督；G: 插槽 G；0: 无；HI:110-250VDC/120-230VAC；E: 增强型显示带前置 USB |
| 额定电流 | 5A（兼容 5A CT），可选 1A |
| 额定电压 | 100V（PT 二次），50/60Hz 自适应 |
| 保护功能 | 过流 / 接地 / 灵敏接地、过压 / 欠压、频率、差动、断路器失灵、自动重合闸 |
| I/O 配置 | 8DI+8DO+2 跳闸 / 合闸监督（F 槽）；16DI+8DO（G 槽） |
| 通信接口 | 以太网 RJ45、RS485、可选光纤；支持 Modbus TCP/RTU、IEC61850、DNP3.0 |
| 供电 | 110-250VDC（88-300V）/120-230VAC（96-250V） |
| 工作温度 | -40℃~+70℃（工业宽温） |
| 精度 | 电流 / 电压测量 ±0.5%；延时误差≤±5% 或 ±50ms |
| 功能特性 | 图形 LCD、故障录波、事件记录 (100 条)、6 组定值、USB 本地维护 |
产品深度介绍

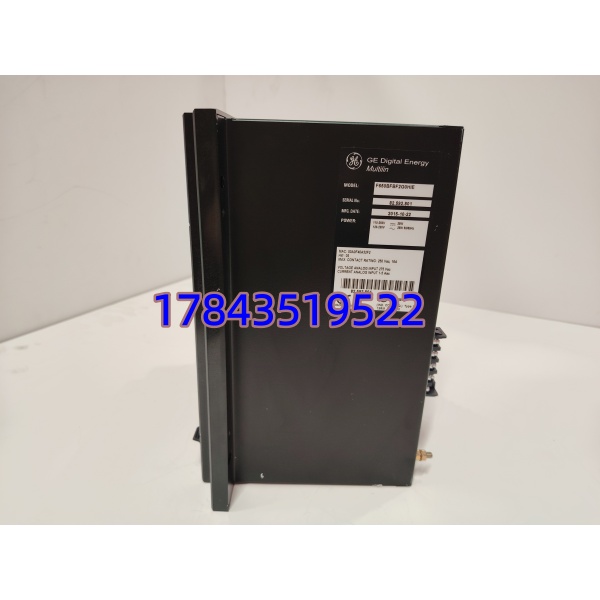

F650BFBF2G0HIE 是 GE Multilin F650 系列高性能馈线保护与间隔控制器，专为中压配电系统（3-35kV）设计，集保护、测量、控制、通信于一体，是电厂、变电站、工业配网的核心保护装置。

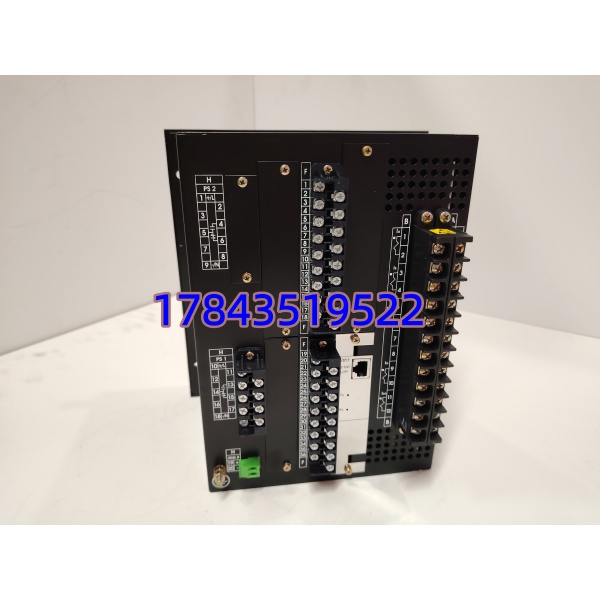

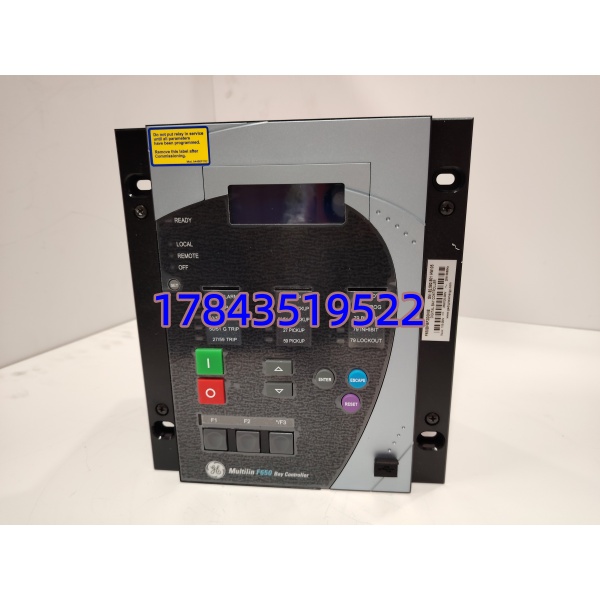

采用模块化插拔式结构，I/O 与通信模块可灵活配置，支持热插拔维护；内置专用保护算法，响应速度快，可实现线路、变压器、电动机的主后备保护；图形化 LCD 支持中文显示，可直接查看单线图、测量值与故障信息，前置 USB 便于本地配置与数据导出；多通信接口兼容主流电力协议，可无缝接入 SCADA/DCS 系统，满足智能电网数字化需求。
应用场景与行业案例
工程痛点描述
中压配网长期面临保护配合复杂、故障定位难、运维效率低的问题：传统继电器功能单一、整定繁琐，故障后缺乏数据支撑；多设备间联动依赖硬接线，可靠性差；老旧装置通信能力弱，难以适配智能电网改造，易引发越级跳闸、设备损坏与长时间停电。
典型应用场景
- 变电站中压馈线保护用于 10kV/35kV 出线的过流、速断、接地保护，具备自动重合闸与故障录波功能，快速隔离故障，保障电网稳定。
- 工业企业变压器保护工厂配电变压器的过流、差动、瓦斯保护（配合传感器），监测油温与油位，异常时跳闸，防止变压器烧毁。
- 电厂厂用电动机保护引风机、给水泵等高压电机的过载、堵转、接地保护，支持星 – 三角启动控制，减少电机故障停机。
- 智能配网自动化环网柜、开闭所的间隔控制，通过 IEC61850 协议实现远程监控与联锁，减少现场运维工作量。
真实案例
去年 10 月，山东某化工园区 10kV 变电站多条馈线频繁跳闸，原老式电磁继电器定值不准、无故障记录，每次跳闸需人工排查，单次故障停电超 2 小时，影响园区 12 家企业生产。
客户更换 4 套 F650BFBF2G0HIE，我们完成入库检测、固件核对、保护定值配置后，3 天内完成交付与调试。装置投运后，一次因电缆接地故障，F650 在 20ms 内精准跳闸，录波数据清晰记录故障过程，工程师 10 分钟定位故障点；支持远程修改定值，无需现场操作，运维效率提升 80%。
