描述
产品详情

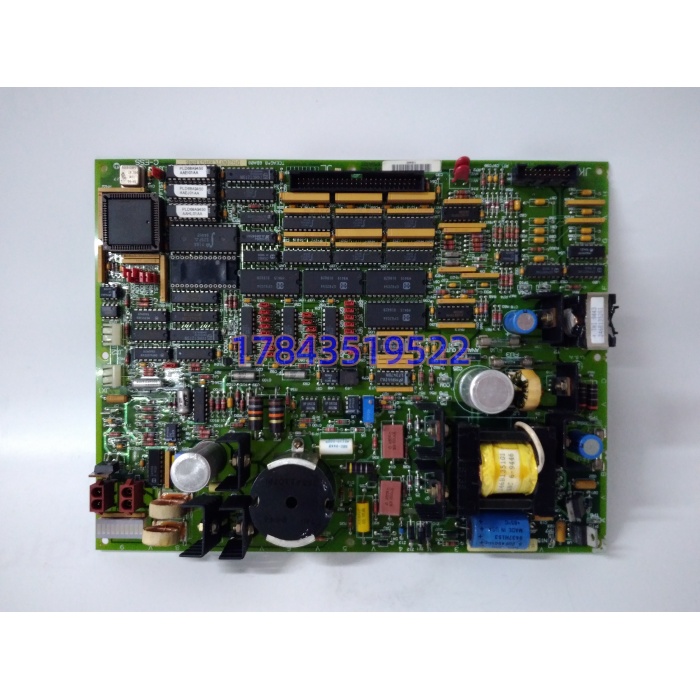

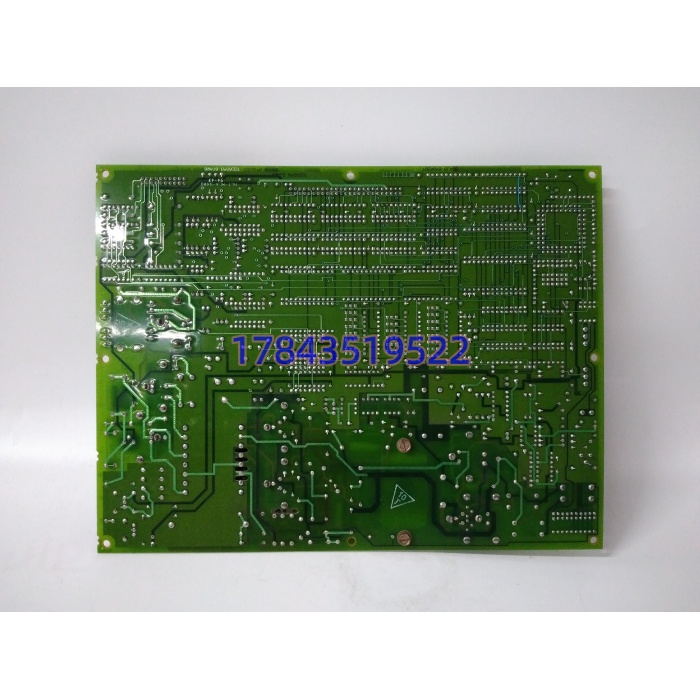

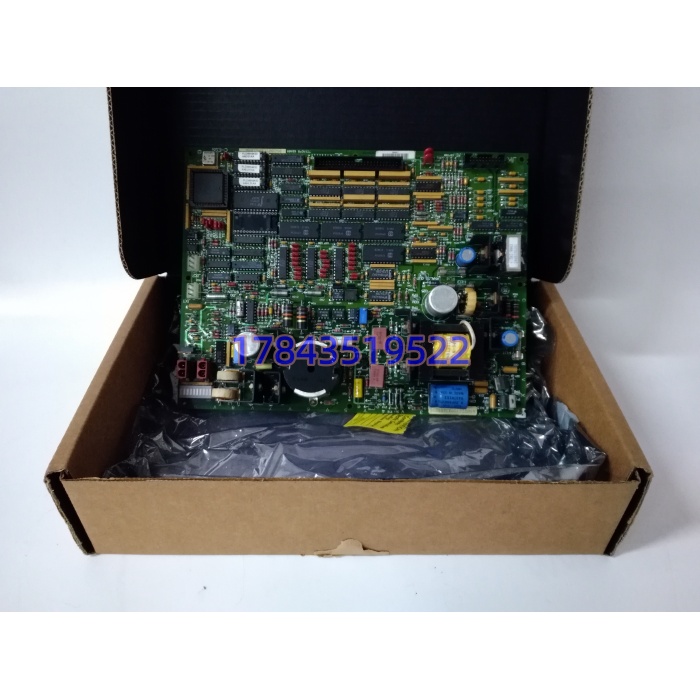

・型号：DS200TCEAG1BNE、DS215TCEAG1BZZ01A
・品牌：GE 通用电气
・系列：Speedtronic Mark V 燃气轮机安全保护系列
规格参数
| 参数项目 | GE 原厂手册标定数值 |
|---|---|
| 成套组成 | DS215TCEAG1BZZ01A（运算主板）+ DS200TCEAG1BNE（端子转接底板） |
| 适配系统 | GE Mark V 燃气 / 蒸汽轮机控制柜 |
| 额定供电 | DC24V ±15%，整机总功耗 12.8W |
| 信号采集通道 | 2 路转速脉冲输入、4 路火焰探头模拟信号 |
| 超速遮断响应 | 硬件回路≤2ms，不依赖软件逻辑 |
| 板载通讯总线 | 双路 IONET 屏蔽双绞线组网接口 |
| 存储介质 | 板载 EPROM，固化超速保护定值逻辑 |
| 标准工作温度 | -10℃ ~ +60℃ |
| 极限耐受区间 | -40℃ ~ +70℃ |
| 环境湿度 | 5%~95% 无冷凝，耐受电厂粉尘盐雾工况 |
| 整机外形尺寸 | 233mm×167mm×64mm |
| 成套净重 | 0.9kg |
| 安装方式 | 标准 Mark V 机架单槽插拔式安装 |
| 硬件保护机制 | 转速断线自检、火焰丢失告警、硬件跳闸自锁 |
| 抗震标准 | IEC 60068-2-6，3g 持续振动耐受 |
| 生命周期状态 | 整套型号永久停产，无原厂全新排产渠道 |
| 合规认证 | CE、CSA 电力设备安全认证 |
产品介绍
（随机切入策略 A：场景痛点切入）燃机超速是发电机组破坏力最强的故障工况，一旦 DS215TCEAG1BZZ01A 运算主板或配套 DS200TCEAG1BNE 端子基板烧毁，转速监测回路直接失效，机组失去硬件遮断保护，极易出现飞车、转子碎裂，整套机组直接报废。依据 GE Mark V 原厂配套手册标定，这套 TCEA 成套板卡采用双通道独立采集架构，单一路探头断线不会误触发停机，同时同步处理火焰检测信号，避免空燃比失衡爆燃风险，整机实测 MTBF 达 53000 小时。整套组件多年前停止原厂生产，欧美海外调货周期普遍 45 天以上。配套老旧 Mark V 机组的电厂提前锁定成套缓冲备件，既能规避故障后漫长等货带来的发电量亏损，也不用临时改造超速保护回路，拉长整套老旧燃机控制柜服役周期。
应用场景与库存策略
多数电厂备件规划会单独采购 CPU、伺服控制卡，容易忽略超速保护成套板卡，普遍存在 “保护板故障率低无需备货” 的误区。一旦这套 DS200TCEAG1BNE+DS215TCEAG1BZZ01A 失效，机组丧失核心安全屏障，故障停机等待备件产生的发电量亏损、设备检修成本远高于备件采购价，停产工控板全球流通存量逐年收紧。
- 热电联产 100MW 联合循环燃机 Mark V 主控柜，全年 365 天不间断带负荷运行。划入 A 类一级安全备件，常备 1 套成套缓冲库存，重订货点设置为库存剩余 1 套。
- 化工园区自备电站燃气轮机控制柜，腐蚀性工艺气体加速板卡电容老化。采用供应商代管寄售库存，按需领用，减少自有资金长期占用。
- 钢铁自备电厂高炉配套燃机机组，粉尘、持续振动工况加剧 PCB 线路氧化。年度大修窗口期批量锁存成套备件，规避市场存量耗尽大幅涨价。
- 城市调峰电站多台并联 Mark V 机组，厂区机组间共享备件池，最低保有 2 套应急超速保护成套板卡。
真实案例华中某热电联产电厂 #1 燃气轮机夜班频繁报转速信号丢失，检修开盖确认 DS215TCEAG1BZZ01A 内部采集芯片击穿，配套 DS200TCEAG1BNE 端子板通道铜箔腐蚀，备品间无同款成套备件。对接 GE 海外备件渠道告知无全新原装现货，拆机全测成套件调货周期 47 天，机组被迫降 60% 负荷间歇运行，四天发电量缺口与外购电力差价合计亏损 136 万。后续设备库存组重新梳理 ABC 备件分级清单，将这套 TCEA 成套板卡划为战略囤货件，一次性采购 2 套存放备件仓库，同步和现货供应商签订 24 小时应急调货协议。
