描述
产品详情
・型号：DS200SDCIG1ABA
・品牌：GE（通用电气）
・系列：Mark V Speedtronic
规格参数
| 参数项 | 参数数值 |
|---|---|
| 主输入电压 | 24VDC |
| 多路输出电源 | +5VDC、+15VDC、-15VDC |
| 通信接口 | RS485，匹配 Mark V 背板总线 |
| 工作温度 | -40℃ ~ 70℃ |
| 存储温度 | -45℃ ~ 85℃ |
| 整机功耗 | 约 5W |
| 通道隔离耐压 | 500VAC |
| 保护回路 | 5 路独立熔断器，对应故障 LED 指示灯 |
| 适配驱动 | DC2000 全系列直流驱动 |
| 板卡尺寸 | 135×99×56mm |
| 整机重量 | 0.34kg |
| MTBF 参考 | ＞10 万小时（原厂工况数据） |
产品介绍

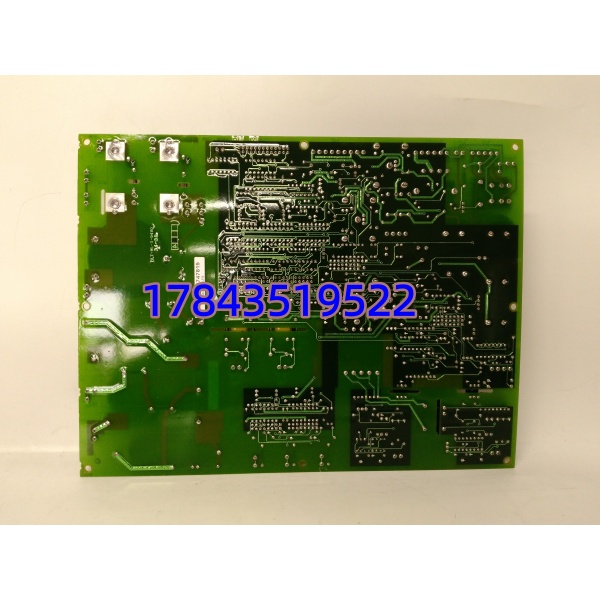

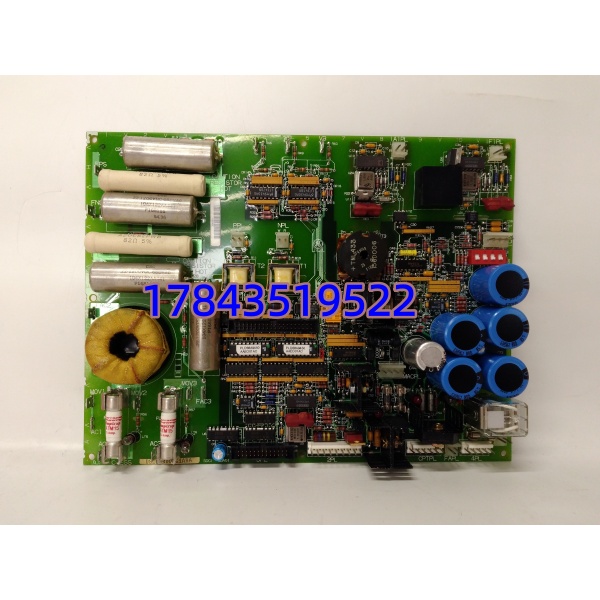

DS200SDCIG1ABA 是 GE Mark V 汽轮机组控制系统配套的 SDCI 电源仪表板，安装于 DC2000 驱动控制柜内部，承担驱动单元内部逻辑供电与运行信号采集两项基础任务。板内集成多路稳压电路、信号运放调理回路与熔断保护回路，直接对接驱动功率回路，采集母线电压、电枢电流、励磁状态模拟量上传主控。
现场对比通用信号采集卡，它的差异化集中在高压工况适配性。电厂励磁柜、汽机驱动柜存在频繁电压波动与强电磁干扰，这款板卡自带多级浪涌抑制与分层滤波，不会出现普通采集板零点漂移、信号跳变问题。板载独立熔断支路，单一路负载短路不会直接击穿整张板卡，降低整套驱动停机风险。
应用场景与行业案例
痛点切入
我在电厂维护时多次碰到该板卡故障引发非计划停机：一路输出熔断器熔断后，DC2000 驱动失去控制电源，汽机励磁调节回路锁死，机组只能降负荷停机排查；老旧机组柜内粉尘、温差大，电容老化会造成电源纹波超标，主控频繁报驱动信号异常。多数电厂没有备用板卡，采购周期动辄数周，停机损耗很高。
典型场景
- 火电汽轮发电机组：配套 Mark V 系统励磁 DC2000 驱动，实时监测励磁电流、电枢电压，保障机组并网负荷稳定调节。
- 燃气轮机联合循环电站：燃机启动驱动单元唯一配套供电采集板，无替代通用 IO 卡可直接兼容背板接口。
- 钢厂热轧主传动系统：大功率直流轧机 DC2000 驱动柜，抵御轧钢瞬间大电流电磁干扰。
- 石化压缩机组驱动站：长期 24 小时连续运行，宽温区间适应厂房无恒温环境。
真实案例
某 300MW 火电厂 2 号机组凌晨 3 点触发励磁系统故障报警，就地检查 DC2000 驱动柜内 DS200SDCIG1ABA 一路电源 LED 常亮，对应熔断器熔断。尝试更换同规格熔断器后上电瞬间再次熔断，判定板卡内部稳压回路击穿。原厂订货周期 28 天，机组无法长期低负荷运行，仓库备有同款拆机成色备件，断电规范放电后更换板卡，上电驱动无报错，信号采集数值恢复正常。事后复盘，柜内冷却风机积灰散热变差，长期高温加速板卡电解电容老化。电厂自此增设该型号备件常备库存，避免同类停机事故。
