描述
关键技术规格（合一表）
| 参数项 | 技术数据 |
|---|---|
| 型号组合 | DS200SDCCG1AGD（基板）+ DS215SDCCG1AZZ01B（固件总成） |
| 处理器架构 | 三处理器：DCP (80C186) + MCP (80C196) + CMP (TMS320C25 DSP) |
| 内存 | 双端口 RAM + EPROM（固件） |
| 控制对象 | AC2000 交流传动、DC2000 直流传动、EX2000 发电机励磁 |
| 诊断 | 10 路 LED 故障码显示（二进制 / BCD） |
| 接口 | 背板总线、RS-232/485、TTC（涡轮跳闸回路）、I/O 端子排 |
| 电源 | 24VDC ±10%，背板供电 |
| 工作温度 | -30℃ ~ +65℃（工业宽温） |
| 安装 | 标准卡槽式安装（Mark V 机架） |
| 软件 | ST2000 组态软件，Toolbox 诊断工具 |

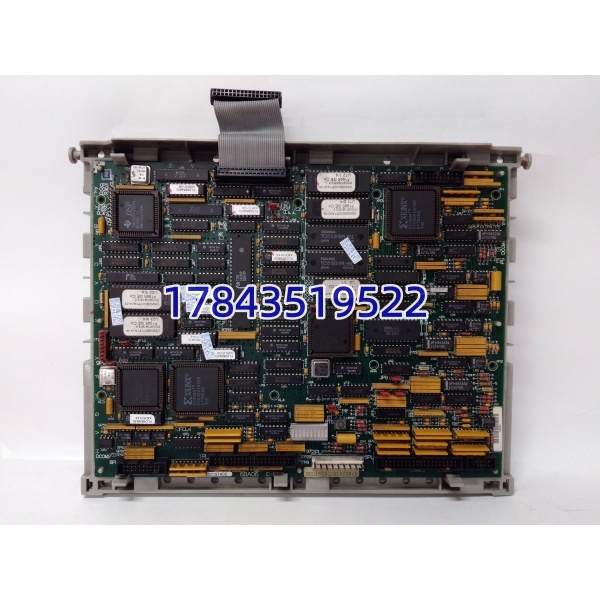

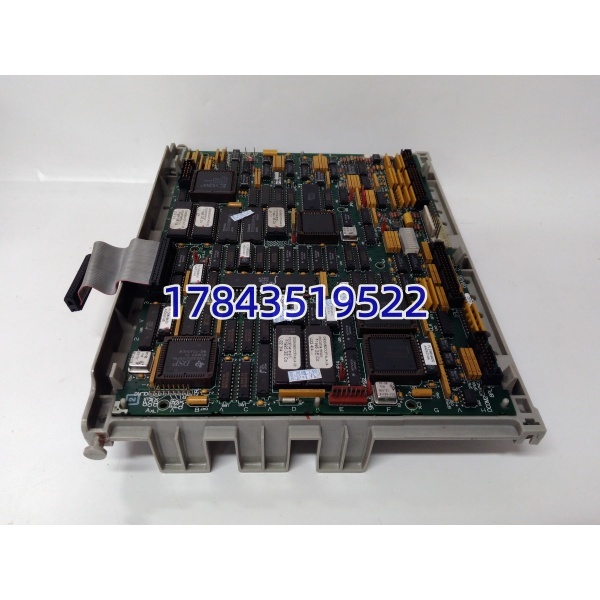

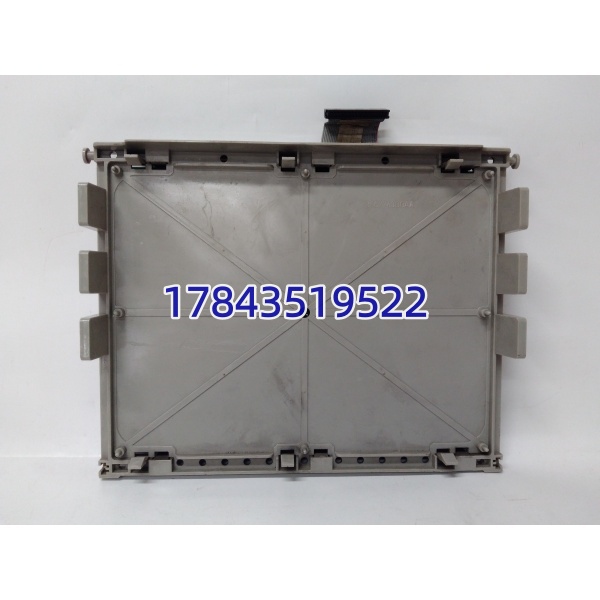

GE DS200SDCCG1AGD DS215SDCCG1AZZ01B
产品深度介绍
1. 硬件构成（DS200SDCCG1AGD）
- 12 层工业级 PCB，全镀金工艺，抗腐蚀、抗氧化
- 三处理器协同：
- DCP（80C186）：系统管理、人机接口、调节环（速度 / 位置）
- MCP（80C196）：电流环、电机专用控制（AC/DC）
- CMP（TMS320C25）：复杂算法、矢量控制、励磁调节
- 板载 10 个 LED：正常运行时循环点亮；故障时输出二进制故障码，快速定位问题
2. 固件总成（DS215SDCCG1AZZ01B）
- 预装原厂ST2000 固件，含标准控制算法与参数库
- 适配：燃气轮机转速控制、蒸汽轮机调速、发电机励磁调节、重型传动控制
- 支持在线诊断、参数修改、故障录波，兼容 Mark V HMI Toolbox
3. 型号区别说明
- DS200SDCCG1AGD：裸板（无程序），需单独烧录固件
- DS215SDCCG1AZZ01B：完整成品（含固件 + 参数），直接替换即用
- 市场流通以DS215SDCCG1AZZ01B为主，适配老旧电厂 Mark V 系统替换需求
GE DS200SDCCG1AGD DS215SDCCG1AZZ01B
应用场景与行业痛点
典型应用
- 火电 / 燃气电厂：燃气轮机 / 蒸汽轮机 Mark V 控制系统主控卡，负责转速、负荷、励磁闭环控制
- 发电机励磁系统：EX2000 励磁调节器核心控制板，保障电压稳定、并网同步
- 冶金 / 矿山传动：重型轧机、提升机 DC2000/AC2000 传动控制，高精度速度 / 转矩控制
- 石油化工：大型压缩机、泵组变频传动与防喘振控制
行业痛点
- Mark V 系统服役普遍超 20 年，DCP 卡老化率高（电容鼓包、固件丢失、LED 故障）
- 原厂已停产，新货交期≥16 周，严重影响机组可用率
- 无通用替代卡，必须原装型号，错装会导致机组跳闸、设备损坏
质量检测 SOP（入库→出库）
- 外观核验：核对型号 / 序列号 / GE 原厂标签；PCB 无腐蚀、金手指无氧化、电容无鼓包
- 固件读取：连接 Mark V Toolbox，读取固件版本、校验码、参数配置，确认与型号匹配
- 上电测试：24VDC 供电，LED 自检正常；通讯测试（背板 + RS-485）无报错
- 功能模拟：模拟转速 / 励磁控制回路，闭环响应正常、无漂移
- 老化测试：连续 72 小时通电，监测温升、通讯稳定性、无异常告警
- 包装出库：防静电袋密封 + 防震纸箱，附测试报告与质保卡
技术避坑指南
- 型号绝对不能错❗
- 必须是DS215SDCCG1AZZ01B（带固件），仅 DS200SDCCG1AGD 裸板无法直接使用
- 常见混淆：DS215SDCCG1AZZ01A（旧版固件，不兼容新参数）
- 固件版本匹配
- 替换前务必核对原卡固件版本，版本不兼容会导致控制逻辑错乱、机组跳闸
- 建议备份原卡参数，新卡上电后恢复，避免重新组态
- 静电防护
- 拆装必须戴防静电手环，在防静电垫操作；冬季干燥环境尤需注意，静电易击穿 DSP 芯片
- 带电操作严禁
- Mark V 机柜含高压（励磁 / 传动回路），更换前必须完全断电 + 验电 + 挂接地线
- 备件储备建议
- 电厂 Mark V 系统建议常备 1–2 块，故障时可快速替换，减少停机损失
