描述
产品详情

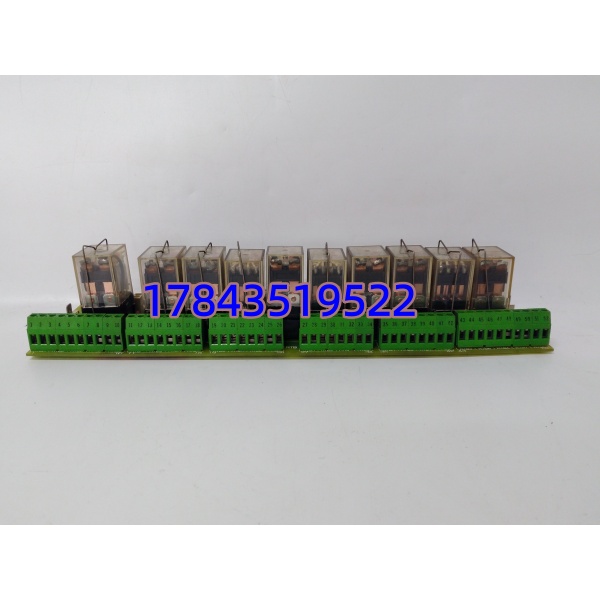

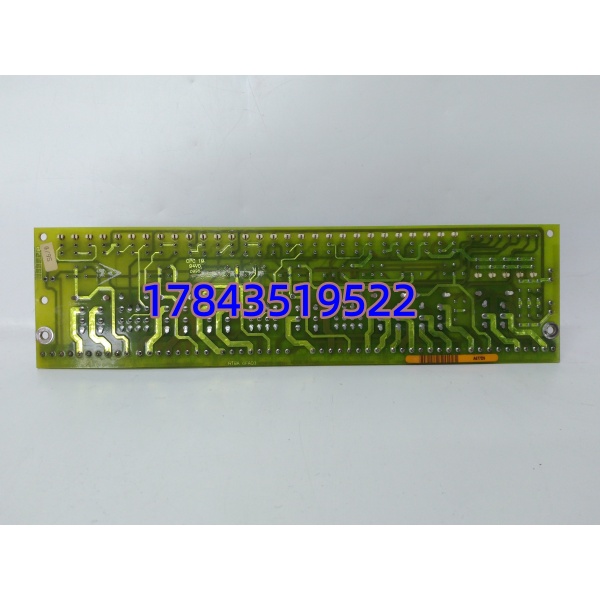

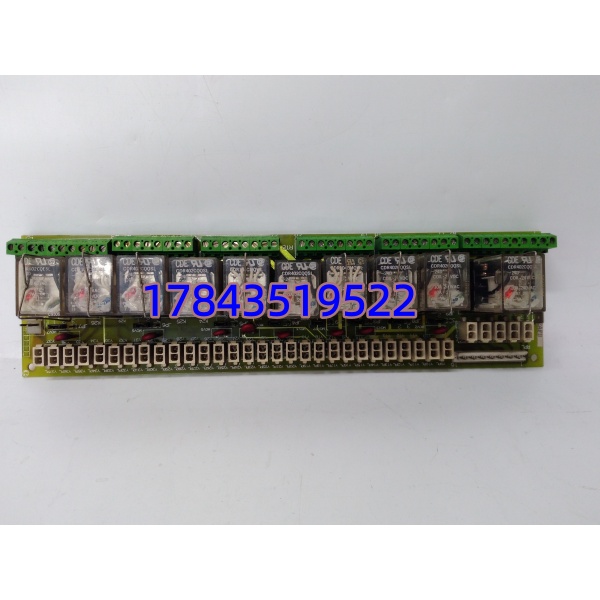

・型号：DS200RTBAG2AFB
・品牌：GE 通用电气
・系列：Mark V DS200、EX2000 励磁系统
规格参数
| 参数项 | 实测 / 原厂手册参数 |
|---|---|
| 板载继电器总数 | 10 路（K20-K29） |
| 继电器配置 | 7×DPDT 双刀双掷、3×4PDT 四刀双掷 |
| DPDT 单触点载流 | 10A（C 型触点） |
| 4PDT 单触点载流 | 1A（C 型触点） |
| 继电器线圈电压 | 110VDC |
| 过压保护器件 | 130VAC MOV 压敏电阻（每路标配） |
| 整体耐压等级 | 250V AC/DC |
| 工作环境温度 | -20℃ ~ +70℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 防护等级 | IP20（机柜内安装） |
| 整机尺寸 | 317×145×79mm（12.5×5.7×3.1 英寸） |
| 整机重量 | 约 0.77kg（1.7 磅） |
| 配套手册编号 | GEI-100161 |
| 控制触发方式 | LAN I/O 板本地触发、远程上位下发 |
产品介绍
这款端子板是 GE Mark V 汽轮机控制系统、EX2000 励磁柜的选配扩展板，原厂定位为主控柜内开关量输出扩容接口，直接安装在驱动背板下方，承接 LTB 端子板的弱电控制信号，通过板载继电器隔离后输出至现场电磁阀、报警回路、联锁开关。 坦白讲，原厂基础 IO 板自带继电器通道数量有限，机组新增联锁、停机报警、励磁辅助回路时，必须加装该板扩展触点容量。和第三方转接端子排对比，它采用整机一体化布线，无需额外转接端子，减少柜内接线点；每路继电器自带独立过压吸收，现场感性负载启停产生的反向电动势不会击穿主控背板，我在现场多次对比，第三方简易端子板易出现 IO 通道烧损，这款原厂板能降低这类故障频次。
应用场景与行业案例
痛点切入
汽轮机、发电机组柜内空间紧凑，新增联锁回路时加装普通端子排会增加大量接线节点，振动环境下极易出现虚接；现场电磁阀、接触器属于感性负载，无过压防护会频繁击穿主控 IO 芯片，单次停机检修成本很高。 原厂基础 IO 板触点载流不足，大功率报警、跳闸回路无法直接驱动，强行扩容会造成信号衰减、误动作。
典型场景
- 火电汽轮机组 EX2000 励磁柜：扩展励磁风机启停、灭磁开关辅助反馈回路，只有原厂配套板能匹配 Mark V 背板总线时序。
- 燃气轮机 Mark V 主控柜：机组超速、油压低等硬联锁报警输出，10A 触点可直接驱动声光报警装置，无需中间转接继电器。
- 自备电厂发电机控制柜：远程分合闸辅助信号隔离输出，MOV 防护抑制线圈反向冲击，适配长期 24 小时连续运行工况。
- 石化透平机组控制站：现场防爆电磁阀驱动回路，板载隔离切断弱电与强电回路，满足厂区电气安全规范。
- 钢厂自备发电机组扩容改造：老旧机组原有 IO 通道饱和，加装该板无需改动原有程序，背板直插即可识别通道。
真实案例
去年在一家 300MW 自备电厂现场，2 号汽轮机组 EX2000 励磁系统新增转子接地保护联锁，原厂 LTB 端子板继电器通道全部占满，临时用第三方转接端子排扩容，运行一周后出现夜间误报励磁故障，停机排查发现接触器反向电动势击穿 2 路主控 IO。 采购 DS200RTBAG2AFB 原厂端子板替换后，直插原有背板，程序无需修改，每路继电器自带压敏电阻吸收冲击，至今连续运行 8 个月未再出现同类误动作，省去多次夜间抢修人工与发电量损失。当时班组工程师感慨，机组关键联锁回路尽量不省原厂配套板件。
