描述
关键技术规格
表格
| 参数项 | 规格值 |
|---|---|
| 输入电压 | 24V DC（±10%） |
| 输出电流 | 10A（脉冲驱动） |
| 工作温度 | -40℃ ~ +70℃ |
| 外形尺寸 | 120 × 80 × 40 mm |
| 通信接口 | RS485 |
| 触发方式 | 脉冲变压器隔离驱动 |
| 配置元件 | 4 路跳线（电容 / 电压反馈配置） |
| 保护特性 | 无保险丝 / 无 LED，硬布线保护 |
| 绝缘耐压 | 工业级隔离，适配高压 SCR 桥 |
| 适配系统 | Mark V 涡轮控制、EX2000 励磁系统 |
产品深度介绍

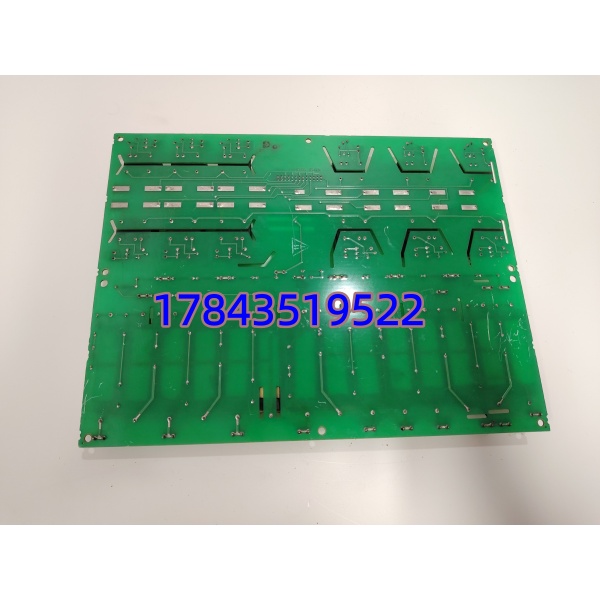

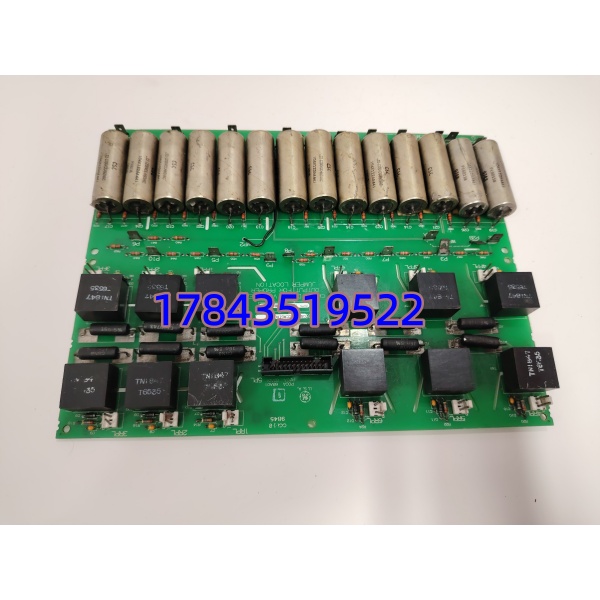

GE DS200PCCAG1ACB（简称 PCCA）是 GE Speedtronic Mark V 涡轮控制系统与 EX2000 励磁系统的核心接口卡件。它位于驱动控制电路与 SCR 功率桥之间，通过脉冲变压器向 SCR 桥输出触发脉冲，实现电气隔离与功率驱动。
该卡件无 LED、无测试点、无保险丝，依靠 4 路跳线完成现场配置，抗干扰能力强，适配电力严苛工况。作为励磁与涡轮控制的关键部件，它直接影响机组启动与负荷调节的稳定性，是发电厂关键备件之一。
应用场景与行业案例
工程痛点描述
电厂励磁系统或涡轮控制的 SCR 触发板一旦故障，机组会直接跳闸。我见过多个项目，因 PCCA 卡件老化导致触发脉冲丢失，非计划停机一次损失超百万，且原厂订货周期长达 6–8 周。
典型应用场景
- 火力发电 – 汽轮发电机励磁系统用于 EX2000 励磁柜，为 SCR 整流桥提供触发脉冲，保障发电机励磁稳定。
- 燃气轮机 – Mark V 控制系统燃气轮机启动与负载控制，驱动 SCR 功率单元，实现转速与功率精确调节。
- 工业驱动 – 大型电机软启动 / 调速冶金、水泥行业大型高压电机的 SCR 驱动控制，适配高电压、强干扰环境。
真实案例
案例：某电厂励磁系统抢修去年 9 月，华北某 200MW 机组励磁系统报错，励磁电流异常波动。工程师排查发现 DS200PCCAG1ACB 卡件输出脉冲畸变，SCR 触发不同步。
原厂报价 6 周交期，停机损失每天超 80 万。我们提供现货原装卡件，24 小时内送达现场。更换后重新校准触发时序，机组一次并网成功，至今稳定运行。
