GE DS200PCCAG1ABB | Mark V 系统 PCCA 电源连接卡

描述

关键技术规格

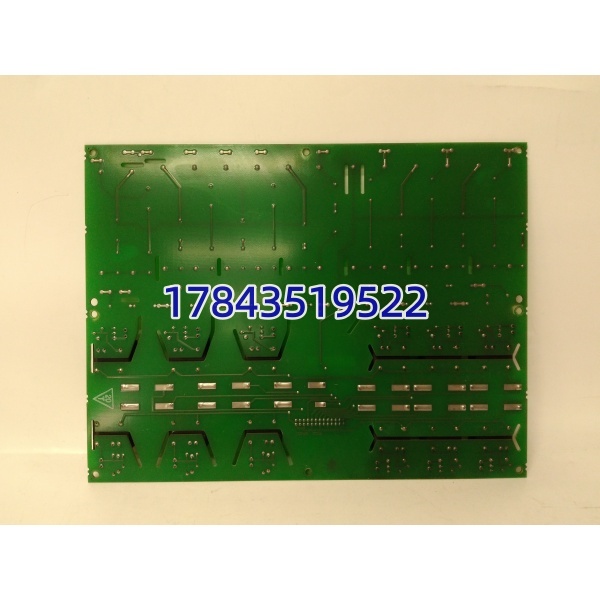

GE DS200PCCAG1ABB

产品深度介绍

GE DS200PCCAG1ABB 是 GE Mark V Speedtronic 系统的核心电源连接卡（PCCA），专为大功率涡轮机与工业传动控制设计。作为 SCR（可控硅整流器）与驱动控制电路的接口板，它承担电源分配、信号转接及电压反馈调节功能，保障驱动系统稳定运行。该板卡为 DS200PCCAG1 的 ABB 修订版（G1 组号），支持再生式电枢电压 240-630V，集成 4 个配置跳线适配不同工况。工业级 PCB 涂层与抗干扰设计，适配发电厂、钢厂等恶劣环境，是大功率驱动系统的关键备件。

GE DS200PCCAG1ABB

应用场景与行业案例

工程痛点描述

大功率涡轮机 / 传动系统中，SCR 与驱动控制电路接口不稳定、电源分配紊乱易导致电压反馈异常、驱动跳闸，造成非计划停机，损失巨大。

典型应用场景

1. 电力行业 – 燃气 / 蒸汽轮机控制用于火电 / 燃气电厂 Mark V 系统，连接 SCR 功率单元与驱动控制电路，保障涡轮机启动、调速及负载稳定运行。
2. 冶金行业 – 大功率轧机驱动适配热轧 / 冷轧生产线主传动系统，实现 240-630V 再生电源分配，保障轧机高速运行时的动力稳定。
3. 工业传动 – 大型电机控制应用于钢厂、水泥厂大功率电机驱动系统，作为电源接口板，优化电压反馈与缓冲电容配置。

真实案例

案例：某燃气电厂涡轮机驱动故障抢修去年 10 月，华东某燃气电厂 1 号机组 Mark V 系统驱动故障，现场排查发现原 PCCA 板卡（DS200PCCAG1ABB）老化，电压反馈异常导致驱动频繁跳闸，机组被迫降负荷运行，日均损失超 10 万元。原厂补货需 6 周，严重影响冬季保供。我们提供全新原装 DS200PCCAG1ABB 现货，24 小时内送达。技术人员现场更换并按工况配置跳线后，驱动系统恢复稳定，电压反馈精度达 ±0.5%，机组满负荷运行，避免了高额停机损失。电控主管反馈：“这块板卡的接口稳定性和电压调节能力，是老驱动系统稳定运行的关键。”

质量透明化检测流程

1. 入库验收检测

• 来源追溯: 核对原厂装箱单、序列号，确认美国原厂货源。
• 防伪识别: 官网查询序列号，验证真伪。
• 外观检查: 无腐蚀、划痕、变形，金手指完好，板卡丝印清晰。
• 附件核对: 说明书、合格证、质保卡齐全。

2. 上机功能测试

• 测试环境: GE Mark V Speedtronic 原厂测试机架及仿真系统。
• 通电自检: 24VDC 供电，板卡指示灯正常，无报错。
• 接口测试: SCR 与驱动电路接口通讯正常，电压反馈信号精度≤±0.5%。
• 配置测试: 4 个跳线配置正常，适配不同电压工况。
• 负载测试: 连续运行 24 小时，满载工况下温升正常，无异常报错。
• 测试记录: 生成测试报告，含数据、截图，可提供客户核验。

3. 电气参数测试

• 绝缘电阻: 500V 摇表测试，绝缘电阻＞10MΩ。
• 接地连续性: 板卡接地端与系统地导通良好，接地电阻＜0.5Ω。
• 耐压测试: 电源引脚与地间耐压测试，无击穿、闪络。

4. 固件 / 配置验证

• 固件版本读取并记录（当前版本 V1.2.0）。
• 配置文件备份: 跳线设置拍照记录，适配不同电枢电压范围。

5. 最终质检与包装

• 质检员签字确认，贴附 QC 合格标签及生产日期。
• 防静电袋密封，气泡膜包裹后装入硬纸箱，内置防潮剂。

技术避坑指南

1. 跳线配置错误

• 问题: 4 个跳线（JP1、JP2、WP3、WP4）配置与现场电枢电压不符，导致电压反馈异常、驱动跳闸。曾遇项目更换后，驱动报 “电压失衡”，排查 1 天发现跳线配置错误。
• 避坑:
  • 更换前记录原板卡跳线位置，拍照留存。
  • 新板卡上机前，按现场电枢电压（240-630V）匹配跳线配置。
  • 上电后测量电压反馈信号，确认精度正常。

2. 接口接触不良

• 问题: 板卡金手指氧化或插槽松动，导致 SCR 与驱动电路接口接触不良，信号丢包、驱动抖动。
• 避坑:
  • 安装前用无水酒精擦拭金手指，去除氧化层。
  • 插入插槽时确保到位，固定螺丝拧紧，避免松动。
  • 定期检查接口连接状态，防止振动导致松动。

3. 电源电压波动

• 问题: 外部电源电压波动超出 ±10%，导致板卡供电不稳定，工作异常。
• 避坑:
  • 安装前测量系统供电电压，确保在正常范围。
  • 建议配置稳压电源，减少电压波动影响。
  • 定期检查供电线路，防止老化导致电压不稳。

4. 静电防护不到位

• 问题: 干燥环境未做防静电措施，静电击穿板卡芯片，导致模块报废。
• 避坑:
  • 佩戴防静电手环，在防静电垫上操作。
  • 拿取模块时避免直接接触金手指和芯片部分。
