描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 型号 | DS200DCFBG2BNC（MRP445970） |
| 输入电压 | 38–115VAC（控制变压器供电）；特殊版 24VDC |
| 输出 | 控制级 DC 电源、机箱风扇 115VAC 电源 |
| 接口 | 18 个插头连接器、9 个针式连接器；2 路 BNC 同轴接口 |
| 保护 | 3 路保险丝、过压 / 欠压 / 短路保护 |
| 状态指示 | LED + 氖灯指示灯，实时显示电源与故障状态 |
| 配置 | 12 个跳线、7 个 DIP 开关，支持自定义参数 |
| 工作温度 | -20°C ~ +70°C（标准）；-40°C ~ +85°C（特殊） |
| 绝缘耐压 | 300V AC |
| 适配系统 | Mark V/VI/VIe、EX2100 励磁、AC2000/DC2000 驱动 |

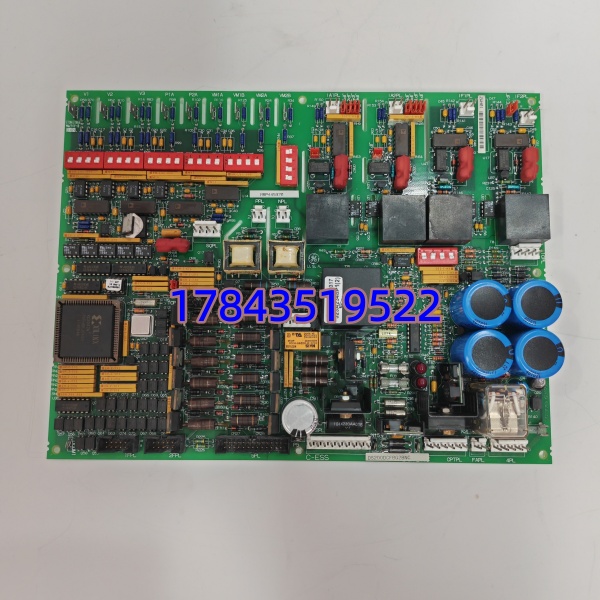

DS200DCFBG2BNC MRP445970
产品深度介绍
GE DS200DCFBG2BNC 是 GE Speedtronic 涡轮控制系统的核心直流反馈电源板，属于 DS200 系列，适配 Mark V/VI/VIe 平台与 EX2100 励磁系统。负责将 38–115VAC 转为稳定控制电源与风扇电源，同时采集处理直流反馈信号，保障涡轮控制与励磁回路稳定。
板卡集成过流 / 过压 / 短路保护与丰富诊断指示，工业级 PCB 设计，抗振动、耐高温、抗 EMI 干扰，适配电厂、石化等强干扰、高可靠性要求场景。
应用场景与行业痛点
涡轮控制系统电源不稳、反馈异常，易导致涡轮转速波动、励磁失控、联锁停机；原厂板卡交期常达 8–12 周，单次停机损失可达百万。
典型应用场景
- 电力发电：燃气 / 蒸汽轮机（Mark V/VI）控制、EX2100 励磁系统电源与反馈处理。
- 石油化工：炼化装置驱动控制、压缩机组涡轮监控，保障连续运行。
- 工业驱动：DC2000/AC2000 系列驱动器配套，提供控制电源与信号反馈。
真实案例
某电厂 Mark VI 燃气轮机原电源反馈板老化，反馈信号漂移导致转速波动，每周 2–3 次降负荷，影响供电稳定性。原厂交期 10 周，每天损失约 80 万。紧急更换 DS200DCFBG2BNC 原装板卡，直接插拔替换、无需改线，2 小时恢复稳定，转速波动控制在 ±0.1%，降负荷问题彻底解决。

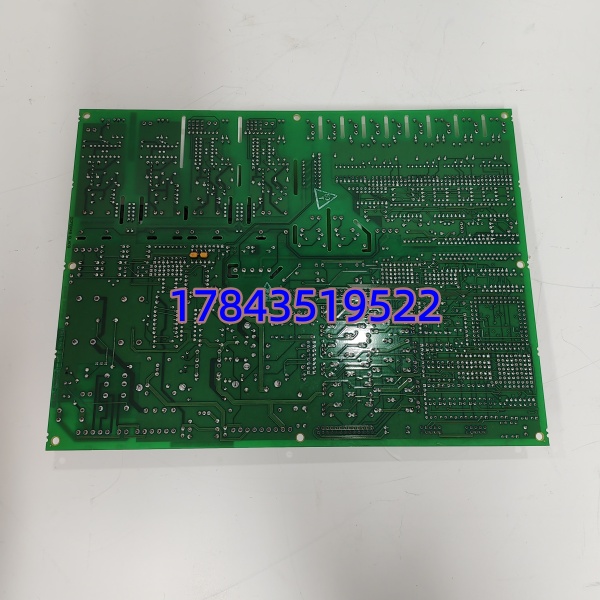

DS200DCFBG2BNC MRP445970
核心卖点与差异化
- 多功能集成：电源供给 + 反馈处理双合一，减少板卡数量与故障点。
- 宽压适配 + 高稳定：38–115VAC 宽输入，适配全球电厂电网，输出精度 ±0.5%。
- 完善保护 + 诊断：三重保险丝、多保护机制，LED / 氖灯指示，快速定位故障。
- 原厂兼容 + 即插即用：原生适配 Mark V/VI/VIe 与 EX2100，同型号直接替换。
- 现货质保：全新原装现货，12 个月质保，提供出厂测试报告与波形检测数据。
