产品详情

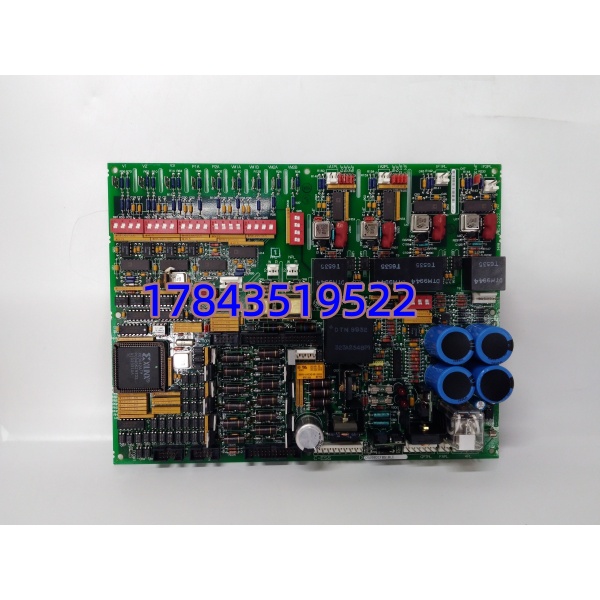

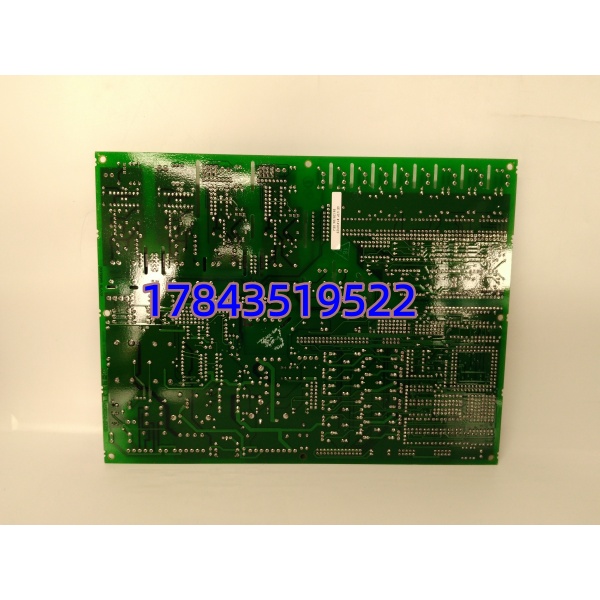

・型号：DS200DCFBG1BLC
・品牌：GE
・系列：Mark V 汽轮发电机组控制系统
技术参数
| 参数项 | 原厂标准规格（参考 GE Datasheet DS200DCFB Rev C） |
|---|---|
| 板卡全称 | DCFB DC Excitation Feedback 直流励磁反馈板 |
| 适配机架 | Mark V 标准六槽控制机架 |
| 模拟输入量程 | ±10VDC |
| 采样回路数量 | 4 路励磁电压 / 电流独立采集通道 |
| 板卡供电 | 5V、±15V 背板总线供电 |
| 工作环境温度 | 0℃ ~ +60℃ |
| 存储耐受温区 | -40℃ ~ +85℃ |
| 防护等级 | IP20（机柜内安装） |
| 基板材质 | FR4 阻燃玻纤覆铜板 |
| 面板指示灯 | POWER、COMM、FAULT 三路状态 LED |
| 背板总线 | Mark V 并行背板总线 |
| 整机重量 | 0.37kg |
| 合规认证 | UL、CE 工业电力设备标准 |
| 适用机组 | 火电汽轮发电机、燃气轮机励磁柜 |
产品介绍
电厂机组励磁波动、无功调节失控故障里，大量 Mark V 系统故障源来自老化励磁反馈采集板，DS200DCFBG1BLC 负责把励磁柜一次侧电信号转换成控制器可识别数字量，是励磁闭环调节的核心采集单元。严格来说，该板卡仅兼容 Mark V 硬件架构，无法向下适配 Mark IV，现场实测发现不少电厂技改直接混用两代板卡，出现励磁采样零点漂移、调节震荡问题。
根据 GE 原厂硬件手册 DS200DCFB 系列说明，四路独立采样通道相互隔离，单通道故障不会干扰其余励磁信号采集，自带硬件过压钳位电路，能缓冲励磁回路瞬时冲击电压。对比分立外置变送器采集方案，板卡直插机架省去大量中间端子与布线，检修更换耗时大幅缩短；但板卡无宽温工业加固版本，高温无通风励磁柜长期运行会加速电解电容老化，频繁出现采样偏差，高粉尘厂区需配套机柜滤网定期清理。
替换与升级建议
✅ 直接替换（插拔上机，无需修改逻辑程序）
DS200DCFBG1BLB、DS200DCFBG1BLA；背板引脚、采样通道、地址定义完全统一，原有励磁控制参数无需重新校准，更换后直接投运。
⚠️ 软件兼容（需重新校准采样零点）
DS200DCFBG2 系列；机架插槽通用，总线协议匹配，但采样增益出厂校准值不同，更换后需进控制程序做励磁零点、满量程校准，单台机组调试工时 1~1.5 小时。
❌ 硬件不兼容（无法上机使用）
DS200DCFBG3、DS200TCCBG1A；总线接口、采样电路架构完全重构，强行上机直接报背板通讯故障，无低成本改造方案。 无第三方原厂认证兼容替代板卡，存量 Mark V 机组仅能依靠原装全新、拆机测试备件供货。
