描述
产品详情

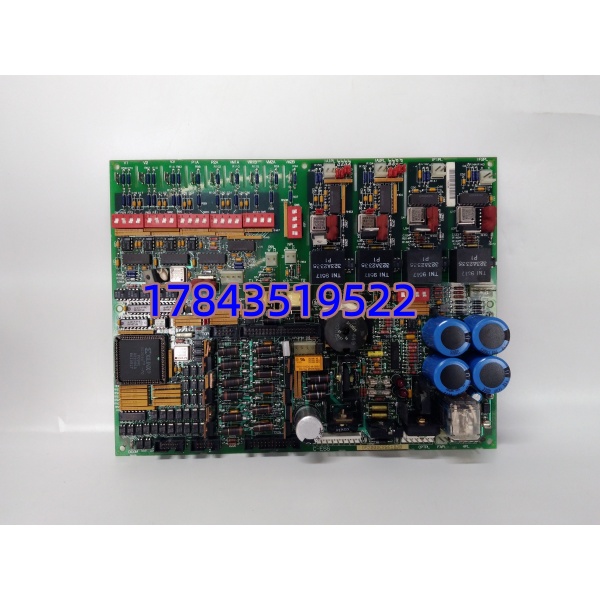

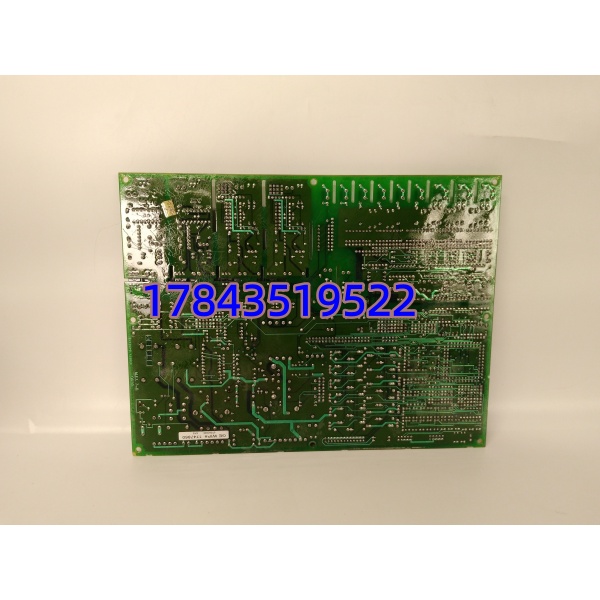

・型号：DS200DCFBG1BJB
・品牌：GE
・系列：Mark V DS200 驱动控制板卡
技术参数
- 板卡全称：DCFB 直流反馈电源板
- 适配系统：Mark V 燃机调速系统、AC2000/DC2000/EX2000 励磁驱动器
- 交流输入：38VAC（变压器取电）、115VAC 风扇供电回路
- 直流输出：+24VDC 3A、-24VDC 3A、+15VDC 0.8A
- 板载配置点位：12 组可调跳线、7 组 4 位 DIP 功能开关、5 路电压测试点
- 状态指示：2 路直流 LED 指示灯、1 路 115VAC 保险丝熔断霓虹指示灯
- 防护等级：柜体正面 IP40，背板接口 IP20
- 工作温区：-20℃ ~ +50℃
- 存储耐受温区：-40℃ ~ +70℃
- 允许湿度：5%~95% RH，严禁柜内凝露
- 整机净重：0.75kg
- 合规参考文档：GE 官方手册 GEI-100028
- 功能限制：严格来说，低于 v4.0 版本驱动固件会出现反馈采样零点偏移，需手动调整板载 SW4 开关
产品介绍
不少火电、燃气电厂老旧 EX2000 励磁机组停机故障，根源集中在原电源反馈板电容老化、电压采样漂移，直接导致励磁输出波动、机组跳机。DS200DCFBG1BJB 作为 Mark V 驱动系统核心供电与反馈采集一体板，一边为主控板、励磁回路提供隔离稳压直流电源，一边实时采集电机电枢电压信号转换成频率信号上传 SDCC 主控卡，实现励磁闭环调节。依据 AX Control 原厂运维文档记录，满载连续 720 小时运行，输出电压波动控制在 ±0.3% 以内，板载三路独立保险丝分区保护，单路短路不会整板失效。
GE 原厂早已停止量产新机配套，市面货源分为全新库存原装、拆机全功能校验件；现货订单 48 小时内出库，单次采购 4 台以上需海外调货，交付周期 13–19 个工作日。板卡仅适配封闭电控柜安装，化工高腐蚀、沿海盐雾工况长期使用会加速电解电容衰减，建议每 3 年做一次电容老化检测；该卡仅负责驱动侧供电与反馈采集，无法替代 CPU 主控卡完成逻辑运算。
替换与升级建议
✅ 直接替换
DS200DCFBG1BLC、DS200DCFBG1BNC，背板金手指、端子针脚、安装孔位完全一致，拔插更换后直接上电，仅需核对原有跳线与 DIP 开关位置，无额外调试工时。
⚠️ 软件兼容（需改配置）
基础款 DS200DCFBG1（无后缀 BJB），硬件尺寸通用，但缺少部分反馈滤波电路，更换后需在驱动软件内修正电枢采样增益，单台调试耗时约 35 分钟，无需改动柜体接线。
❌ 硬件不兼容
DS200DCFBG2 系列新版电源板，背板总线引脚定义重新排布，无法插入 Mark V 老机架插槽，更换需同步升级整套驱动控制单元，改造物料与人工成本偏高。 无第三方兼容替代 DCFB 板卡，在役老旧励磁机组运维只能依托现货库存备货。
