产品详情

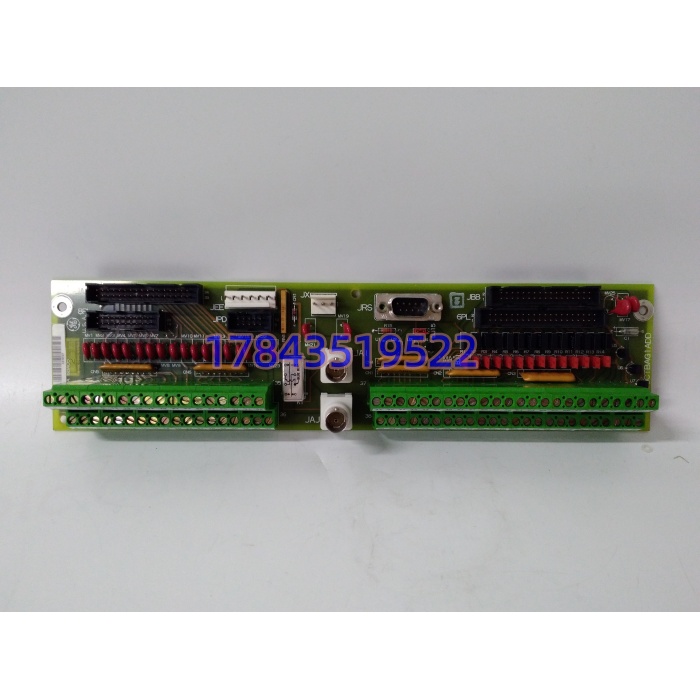

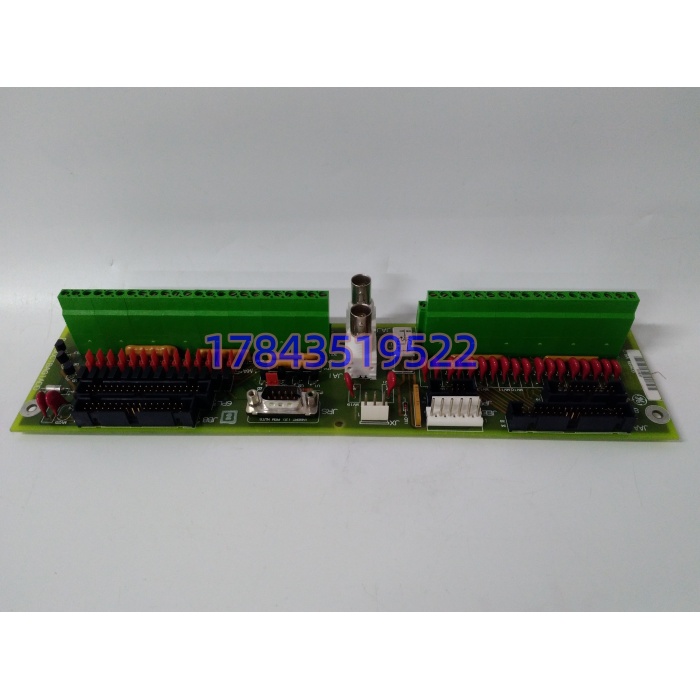

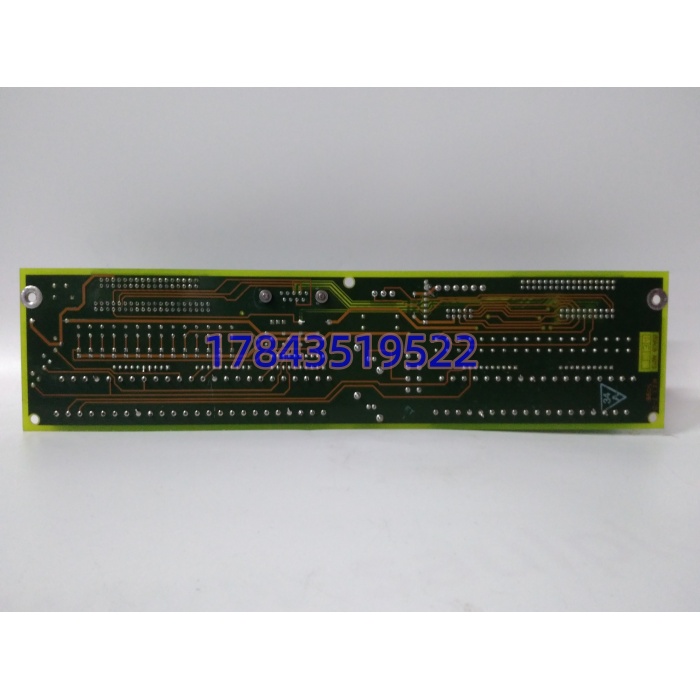

・型号：DS200CTBAG1ADD・品牌：GE General Electric・系列：Mark V Speedtronic LM 航改型燃机控制系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 官方名称 | C-Core Analog Termination Module（CTBA） |
| 安装位置 | Mark V 控制柜 R5 核心机箱内部 |
| 总线接口 | COREBUS、IONET 通讯接口 |
| 处理信号 | 4~20mA 模拟输入、4~20mA 模拟输出、轴电压 / 轴电流测点 |
| 关键端子 | J28/J29 超速跳闸信号接线端子 |
| 板载供电 | +5VDC（6A）；诊断回路 24VDC |
| 接地阻抗 | 75Ω 对地参考阻抗 |
| 硬件特性 | 集成旁路继电器，断电维持 COREBUS 通讯链路 |
| 工作温度 | -30℃ ~ +65℃，控制柜无凝露环境 |
| 安装方式 | 机箱螺丝固定 PCB 长板卡 |
| 生命周期 | GE 原厂永久停产，无全新原厂排产渠道 |
| 版本边界 | 后缀编码 ADD 为固定功能版本，不能直接混用 ACC、ADE 等衍生版本 |
产品介绍
（随机切入策略：B 技术定位）很多维护人员容易简单把它当成普通接线端子板，忽略板载旁路继电器与信号调理回路。严格来说，DS200CTBAG1ADD 不只是线缆转接载体，一旦板卡失效，全部模拟量测点、轴系监测信号会同步中断，同时切断 QTBA、STCA 板卡之间的 COREBUS 通讯链路。库存层面需要认清：该板只适配 Mark V 老机型，新项目全部升级 Mark VIe，市场流通货源以拆机、翻新件为主。资金占用较高，不建议盲目批量备货，优先锁定现货资源或者采用供应商寄售方案。
应用场景与库存策略
这块端子板故障会直接造成燃机 / 汽机温度、压力、阀位反馈全部丢失，机组闭环调节失效，存在非计划停机风险。海外原厂寻源周期普遍超过 10 周，紧急调货溢价幅度很高。
- 联合循环电厂航改型燃机 Mark V 控制系统：核心模拟信号汇集点位；建议最少备 1 块 A 类冷备件。
- 炼化自备电站蒸汽轮机装置：轴电压监测、4-20mA 阀控回路；年度大修前完成备件通电预检。
- 海外存量燃机维保项目：提前锁定现货，规避跨境物流拉长检修窗口。
真实案例：北方某燃气电厂 #2 燃机多点模拟信号间歇性闪断，检修人员初步判定外部接线松动，反复紧固端子未能解决。后续排查确认 DS200CTBAG1ADD 内部信号回路器件老化。仓促寻源时误采购后缀版本不一致的板卡，上机后总线通讯持续报错。拿到 DS200CTBAG1ADD 原版本硬件后系统恢复稳定。库房后续台账强制要求完整录入全部后缀字符。
