描述
产品深度介绍

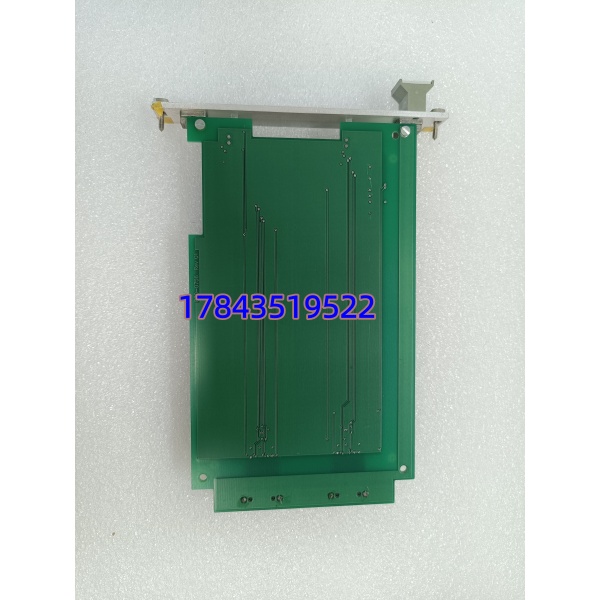

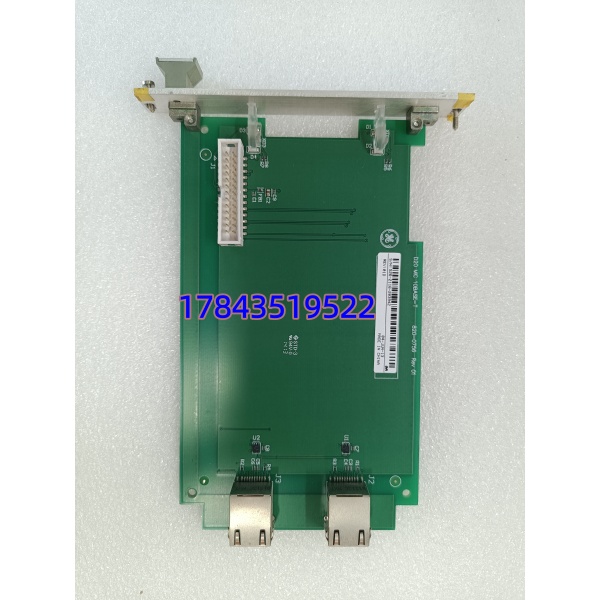

GE D20 MIC 10BASE-T 是 GE 专为电力行业变电站自动化设计的工业级以太网媒体接口卡，适配 D20/D200 系列控制器。模块提供双 RJ45 接口，遵循 IEEE 802.3 10BASE-T 标准，实现控制器与 SCADA 系统、远程终端的 10Mbps 稳定通信。
作为变电站网络核心组件，它支持 Modbus TCP、DNP 3.0、IEC 60870-5-104 等电力主流协议，适配星型 / 菊花链拓扑，支持冗余网络配置，保障数据传输不中断。宽温设计（-40°C 至 +85°C），适应户外、高电磁干扰等恶劣工况，广泛应用于电网监控、继电保护、数据采集等场景。
关键技术规格
| 参数 | 数值 |
|---|---|
| 型号 | D20 MIC 10BASE-T（820-0756） |
| 品牌 | GE（通用电气） |
| 适配系统 | D20 / D200 变电站控制器 |
| 通信标准 | IEEE 802.3 10BASE-T |
| 传输速率 | 10Mbps（半双工 / 全双工自适应） |
| 接口 | 2×RJ45（含 1 个测试口） |
| 支持协议 | Modbus TCP、DNP 3.0、IEC 60870-5-104、TCP/IP |
| 工作电压 | 由 D20 背板供电（+5V DC / +12V DC） |
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -40°C ~ +85°C |
| 相对湿度 | 5% ~ 95%（非冷凝） |
| 防护等级 | IP20（机柜内安装） |
| 尺寸（宽 × 高 × 深） | 约 103mm × 98mm × 26mm |
| 重量 | 约 0.3kg |
| 认证 | CE、UL、CSA、FCC Part 15 |
质量检测流程
- 入库验收：核验 GE 原厂序列号、防伪标签，外观无划痕、无腐蚀、无维修痕迹；核对说明书、出厂合格证、装箱单齐全。
- 上电自检：接入 D20 测试机架，背板供电正常，双 RJ45 接口指示灯状态正常，无报错。
- 通信测试：连接 SCADA 仿真系统，测试 Modbus TCP/DNP3.0 协议通信，数据收发稳定，无丢包。
- 环境测试：-20°C 至 60°C 宽温运行 24 小时，模块无死机、无重启，温升正常。
- 电气测试：绝缘电阻≥10MΩ，接地连续性正常，无短路、漏电问题。
- 包装出库：防静电袋密封，气泡膜加固，贴质检合格标签，附带测试报告。
技术避坑指南
- DIP 开关配置错误
- 问题：新模块默认配置与现场网络参数不符，导致通信失败
- 避坑：更换前必须拍照记录旧模块 DIP 开关位置，重点核对站地址、波特率、终端电阻；总线末端模块需开启 120Ω 终端电阻，中间节点关闭。
- 案例：曾有项目工程师未拍照，凭经验设置开关，导致控制器与 SCADA 系统失联，排查 3 小时才解决。
- 网线规格不匹配
- 问题：使用普通家用网线，抗干扰差，长距离传输易丢包
- 避坑：必须用工业级屏蔽双绞线，长度≤100 米；屏蔽层单端接地，避免环流干扰。
- 警示：电力变电站电磁干扰强，非屏蔽网线易导致数据误码，影响监控准确性。
- 固件版本不兼容
- 问题：新模块固件版本过高，与旧版 D20 控制器不匹配
- 避坑：采购时确认固件版本（如 V2.5），与现有控制器一致；必要时联系供应商刷新固件。
- 供电不稳
- 问题：背板供电电压波动大，导致模块频繁重启
- 避坑：测量背板电压，确保 + 5V/±12V 波动≤±5%；避免与大功率模块共用供电回路。
- 静电损坏
- 问题：干燥季节操作未做防静电措施，模块网口芯片被击穿
- 避坑：全程佩戴防静电手环，在防静电垫上操作；冬季操作前触摸接地金属释放静电。
