描述
产品深度介绍

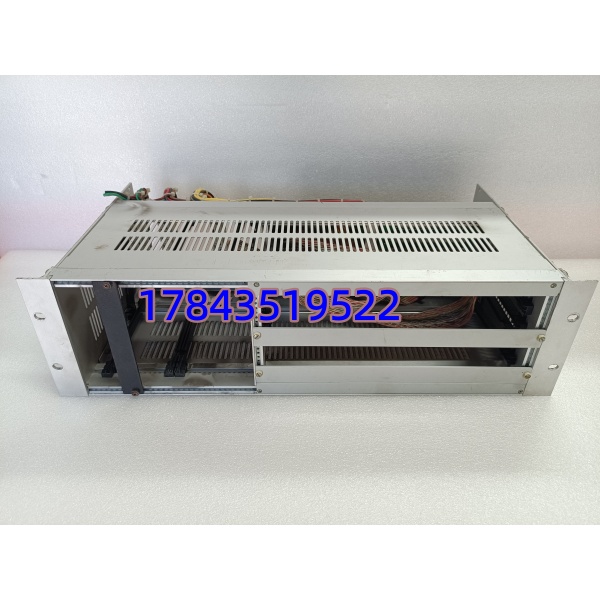

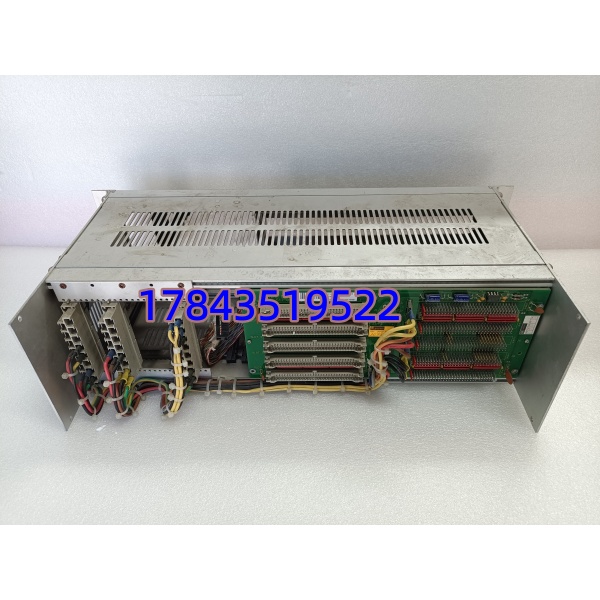

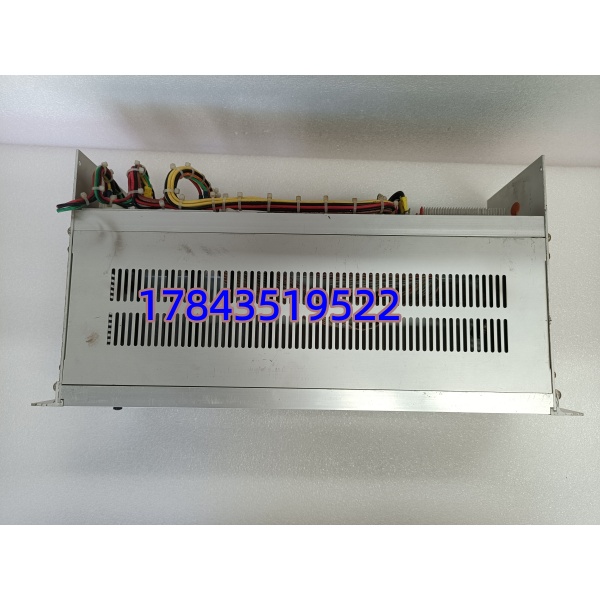

GE D20 EME 框架是 D20/D200 系列变电站控制器的标准 VME 安装机箱，专为电力系统自动化设计。作为系统核心载体，它提供稳定机械支撑与 VME 总线背板，用于安装 D20 EME 以太网 / 内存扩展模块及各类 I/O 卡件。
该框架采用 19 英寸标准机柜尺寸，支持壁挂或机柜安装，适配变电站、电厂等恶劣工业环境。具备良好散热与抗振动设计，确保长期稳定运行，是构建高可靠电力 SCADA 与 RTU 系统的关键部件
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 机架型号 | D20/200ME（EME 框架） |
| 总线标准 | VME 总线（支持 D20 EME 模块） |
| 安装尺寸 | 19 英寸标准机架，4U 高度 |
| 电源输入 | 110-240V AC，50/60Hz |
| 插槽数量 | 标准 6-8 个 VME 插槽（含 EME 专用位） |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20（室内机柜安装） |
| 材质 | 冷轧钢板，防静电涂层 |
| 重量 | 约 12 kg（空机架） |
| 兼容模块 | D20 EME、D20 CPU、D20 I/O 系列卡件 |
核心配置与扩展
- 标准配置：VME 背板、电源单元、散热风扇、机架外壳、接地端子
- 扩展能力：
- 通信扩展：D20 EME 模块（10Mbps 以太网，支持 10BASE-T/2/FL）
- 内存扩展：8MB/16MB 全局内存（EME 模块集成）
- I/O 扩展：最多 6 个 I/O 模块，支持模拟量 / 数字量混合配置
- 冗余设计：支持双电源冗余、双 EME 模块冗余，满足高可用场景
应用场景
- 变电站自动化：110kV/220kV 变电站 RTU 与 SCADA 控制
- 电厂控制系统：火电 / 水电厂辅机控制、数据采集与监控
- 电力配网：开闭所、环网柜远程监控与数据传输
- 工业能源管理：工厂能耗监测、电网负荷优化控制
质量与供货提示
- 状态：原厂在产，全新原装与拆机二手均有库存
- 鉴别要点：核对机架标签（D20/200ME）、背板 VME 标识、电源序列号
- 配套建议：搭配 D20 EME 模块、D20 CPU 模块、I/O 模块组成完整系统
技术避坑指南
- VME 插槽错位
- 问题：EME 模块插错插槽，导致总线通讯失败
- 避坑：EME 必须插专用槽位（通常为 Slot 1），严格按背板标识安装
- 电源容量不足
- 问题：满配模块后电源过载，频繁重启
- 避坑：空机架功耗约 50W，满配（含 EME+6I/O）≤150W；预留 20% 余量
- 接地不良干扰
- 问题：机架接地不可靠，引发通讯误码
- 避坑：机架接地电阻≤4Ω，与系统地单点连接
- 散热风道堵塞
- 问题：机柜内风道受阻，高温停机
- 避坑：机架上下预留≥10cm 空间，风扇定期除尘
