描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 型号 | D20 EME |
| 功能 | 以太网通讯 + 内存扩展 |
| 以太网速率 | 10 Mbps |
| 接口类型 | 10BASE-T (RJ45)、10BASE2 (BNC)、10BASE-FL (光纤) |
| 通讯协议 | TCP/IP、UDP、Modbus RTU/TCP |
| 内存扩展 | 最高 4MB (原厂 1.5MB 基础上扩展) |
| 供电 | 5V DC (背板供电) |
| 功耗 | < 3W |
| 工作温度 | -40°C ~ +70°C |
| 外形尺寸 | 19″ 标准机架，单槽位 |
| 重量 | 约 0.5 kg |
| 兼容系统 | GE D20、D200 VME 机箱 |
产品深度介绍

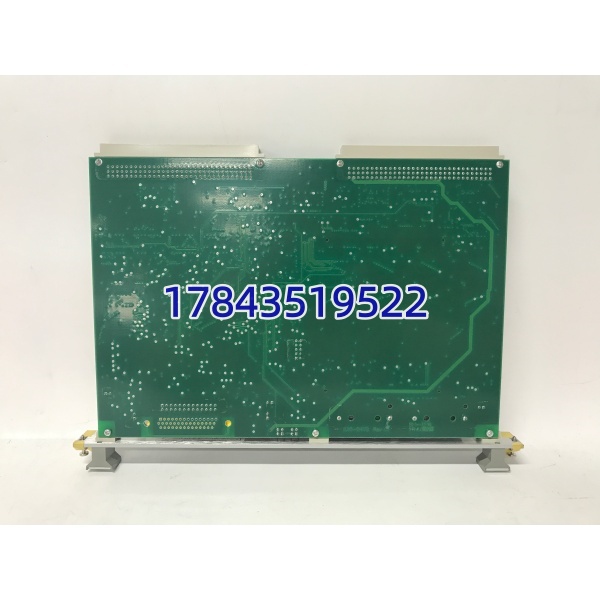

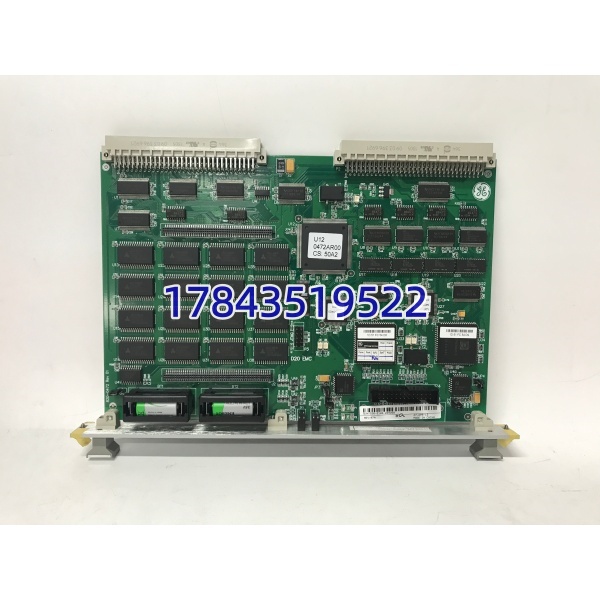

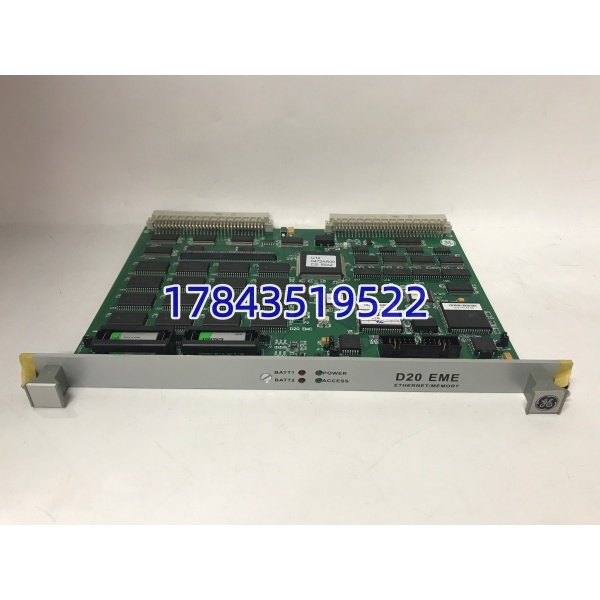

GE D20 EME 是 GE D20 系列 RTU / 变电站控制器的专用以太网与内存扩展板卡，用于 D20/D200 VME 系统，提供 10Mbps 以太网接口并扩展系统内存至 4MB。作为电力行业核心通讯模块，它支持 10BASE-T/2/FL 三种接口，适配双绞线、同轴电缆与光纤网络，满足不同现场布线需求。
模块采用工业级设计，宽温运行（-40°C~+70°C），低功耗（<3W），抗电磁干扰能力强。支持 TCP/IP、Modbus 等协议，可无缝对接 SCADA 系统、上位机与第三方设备。内存扩展后，系统可处理更大规模数据与复杂控制逻辑，提升实时性与稳定性。
应用场景与行业案例
工程痛点描述
电力行业 RTU / 变电站自动化常面临：传统串口通讯速率低、距离受限、内存不足无法处理大数据、恶劣环境稳定性差、多设备集成复杂。旧系统依赖 RS-485，速率仅 250kbps，难满足高清数据与远程维护需求。
典型应用场景
- 电力行业 – 变电站 RTU 系统作为 D20 控制器核心通讯卡，实现变电站设备（变压器、断路器）数据采集与 SCADA 系统远程通讯，保障电网稳定。
- 电网自动化 – 配网监控系统扩展 D20 内存，支持大规模配网数据处理，通过以太网实时上传故障信息，缩短故障定位与恢复时间。
- 工业电站 – 电厂辅机控制连接锅炉、汽机辅机设备，实现数据集中监控与远程调试，降低运维成本，提升系统可靠性。
- 油气行业 – 远程站点监控适配野外恶劣环境，通过光纤以太网传输钻井、管道数据，支持无人值守站点，保障数据安全。
- 轨道交通 – 牵引供电监控监控牵引变电站电压、电流，通过以太网实时上传调度中心，保障列车供电稳定与运行安全。
真实案例
案例：某省级电网公司变电站改造去年 6 月，华中某省级电网公司升级 12 座老旧变电站 RTU 系统。原 D20 控制器仅 RS-485 通讯，速率低、内存小，无法满足新增智能设备接入与大数据存储需求。
选用 24 块 D20 EME 模块，替换旧通讯卡。技术人员规范施工：防静电安装、VME 背板可靠连接、网络参数配置（IP / 掩码）、协议适配（Modbus TCP）、72 小时满载测试。
改造后，通讯速率提升 40 倍，内存扩展至 4MB，可接入更多智能设备，数据上传延迟从秒级降至毫秒级，每年减少运维成本超 150 万元，获电网公司年度优秀改造项目。
质量检测流程
- 入库验收检测
- 来源追溯：核对 GE 原厂装箱单、序列号、报关单
- 防伪识别：官网序列号查询，核对防伪标签
- 外观检查：电路板无腐蚀、无划痕、焊点完好、接口无变形
- 附件核对：说明书、合格证、质保卡
- 上机功能测试
- 测试环境：GE D20 VME 专用测试机架，5V DC 稳定电源
- 测试内容：通电自检（指示灯正常）、以太网通讯测试（10BASE-T/2/FL 接口）、内存容量校验（4MB）、协议测试（Modbus TCP）、24 小时老化测试（记录稳定性）
- 测试记录：生成详细报告，附测试数据与波形图
- 电气参数测试
- 绝缘电阻：500V 摇表，端口对地≥10MΩ
- 接地连续性：接地电阻≤4Ω
- 电源适应性：4.5V~5.5V DC 宽电压测试，工作正常
- 固件 / 配置验证
- 固件版本读取（当前 V2.5）
- 网络参数与协议配置备份
- 接口配置与跳线设置拍照记录
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 硬纸箱包装
- 附测试报告复印件，便于现场核对
技术避坑指南
- VME 背板接触不良
- 问题：模块未插紧或插槽氧化，导致通讯中断、内存识别异常
- 避坑：安装前清洁插槽；插入时对准卡槽，用力均匀；插后轻拉确认牢固；定期检查插槽状态
- 案例：某工程师未插紧模块，导致系统频繁死机，排查 3 天才发现接触问题，延误工期 2 天。
- 以太网接口选错
- 问题：现场用双绞线却选 10BASE2（BNC）接口，导致无法通讯
- 避坑：施工前确认现场布线类型；按线缆选对应接口；接口切换后核对跳线设置；用测试仪检测链路
- 警示：接口错误无硬件报警，仅通讯失败，排查耗时，务必先确认布线。
- 网络参数冲突
- 问题：IP 地址与现场设备冲突、子网掩码配置错误，导致数据丢包或无法连接
- 避坑：替换前规划 IP 地址段；新模块设唯一 IP；核对子网掩码与网关；接线后用软件扫描确认
- 提醒：电力网络参数严格，冲突易导致整个子网瘫痪，需谨慎配置。
- 静电击穿（ESD）
- 问题：未做防静电措施，模块芯片被静电击穿，通电后无响应
- 避坑：必须佩戴防静电手环，在防静电垫上操作；冬季干燥环境先释放静电；拿取时避免接触芯片引脚
- 案例：某工程师未做防护直接安装，模块通电后冒烟，返厂维修损失 1.2 万元。
- 内存扩展不兼容
- 问题：旧系统固件版本过低，无法识别 4MB 扩展内存，导致系统报错
- 避坑：升级前核对 D20 控制器固件版本；版本过低时先升级固件；扩展后重启系统并校验内存容量
- 数据：固件版本低于 V2.3 时，无法支持 4MB 内存扩展，需先升级至 V2.5 及以上。
