GE D20 EME 10BASE-T | 百兆以太网接口 工业通讯卡 一年质保

描述

关键技术规格

产品深度介绍

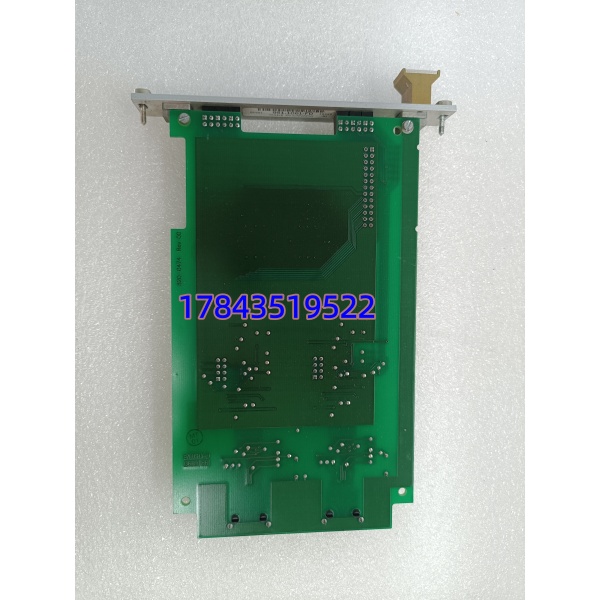

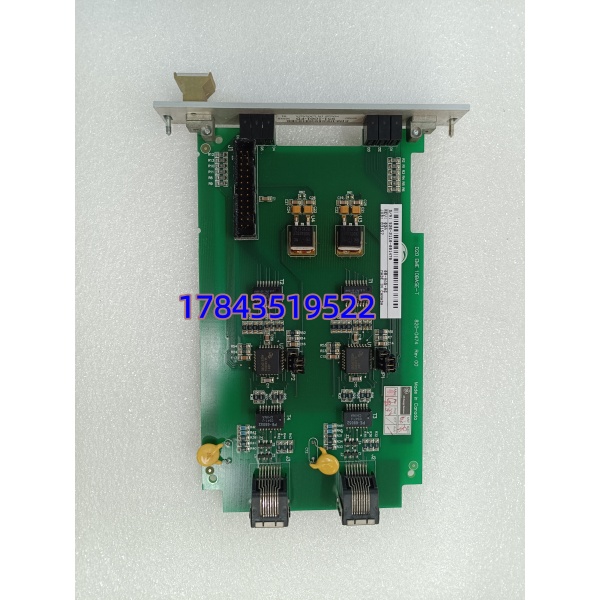

GE D20 EME 10BASE-T 是 D20 控制系统配套的以太网通讯模块，主要用于扩展控制器的网络接口，实现现场控制单元与上位监控系统、其他 D20 站点的数据互通。模块采用成熟的 10BASE-T 以太网技术，布线沿用常规网线，现场部署难度低。

模块集成状态指示灯，运维人员可直观判断链路通断与运行状态。硬件架构贴合 D20 系统原生设计，无需额外转接即可插入机架使用，运行稳定性强。在电力、水务等存量 D20 系统中，常作为老旧串口模块的替换件，完成系统网络化改造。

质量透明化检测流程

1. 入库验收检测核对原厂装箱单与序列号，完成原厂信息溯源；查验防伪标签，确认货品来源。检查外壳、接口无划痕、腐蚀与维修痕迹，电路板无老化发黄。清点配套说明书、出厂合格证、质保卡。
2. 上机功能测试测试环境采用 GE D20 系列原厂测试机架。完成通电自检，核对全部指示灯状态；进行以太网通讯握手测试，模拟上位机持续数据交互；执行 24 小时满载负载测试，全程监测模块温升，最终出具书面测试报告，可提供测试影像资料。
3. 电气参数测试使用 500V 摇表开展绝缘电阻测试，数值大于 10 MΩ；完成接地连续性测试，通路正常；按标准完成耐压测试，无击穿、漏电现象。使用 Fluke 115 万用表实测工作功耗，符合标称参数。
4. 固件 / 程序验证读取并记录模块当前固件版本，做好台账登记。该模块无外置拨码开关，留存原厂默认配置参数，便于后期比对。
5. 最终质检与包装质检员核验全部检测项目并签字，粘贴质检合格标签并标注日期。模块装入专用防静电袋密封，外层搭配气泡膜与硬纸箱防护，完成打包出库。

技术避坑指南

1. 固件版本不匹配

问题：新旧模块固件版本差异大，导致网络通讯中断、节点离线。避坑：更换前通过软件读取原有模块固件版本，采购时明确版本要求；版本不一致时，在专业人员协助下完成固件刷写。案例：现场曾出现更换模块后全网无法通讯，排查后发现新固件版本过高，与老版 D20 系统协议不兼容，降级固件后恢复正常。

2. 网络参数配置错误

问题：IP 地址、子网掩码设置冲突，造成同网段设备互相干扰。避坑：更换前完整导出网络配置，新模块沿用原有参数；修改参数后务必重启模块生效。提醒：同套系统内所有网络节点地址必须唯一，这是基础要求。

3. 网线与链路规格不符

问题：混用超五类以外老旧线缆、网线长度超标，引发信号衰减、频繁断连。避坑：10BASE-T 标准下，单段网线长度建议控制在 100 米以内，优先选用合格双绞线；线路远离动力电缆，减少电磁干扰。警示：工业现场强电磁环境下，劣质网线会大幅提升通讯故障概率。
