GE D20 EME 10BASE-T | D20 系列以太网通讯模块 现货供应

描述

关键技术规格

产品深度介绍

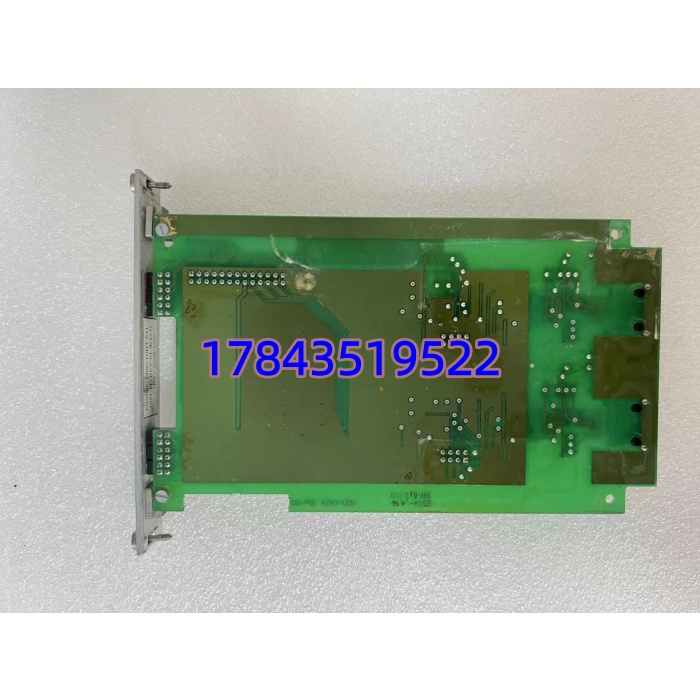

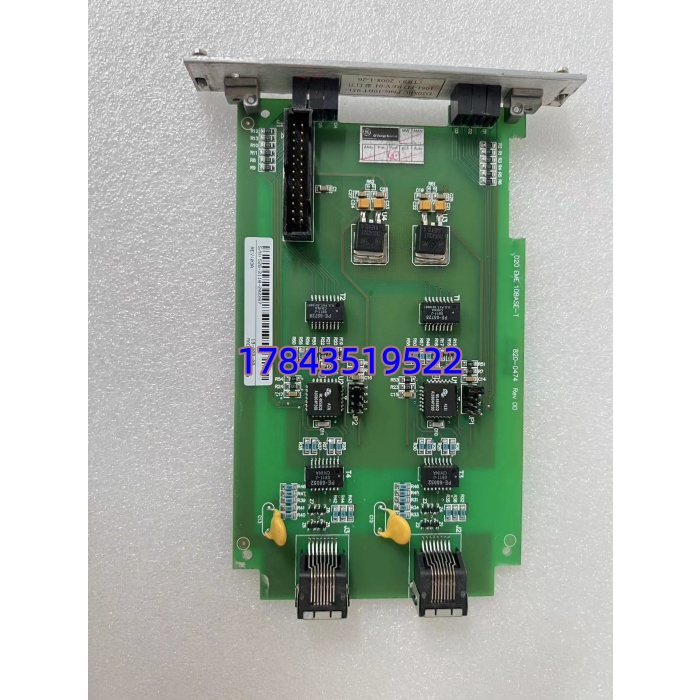

GE D20 EME 10BASE-T 是 D20 控制系统配套的以太网通讯模块，主要为现场控制单元提供网络接入能力，完成现场数据上传、远程指令下发等工作。模块适配传统工业网络架构，在老旧 D20 系统中承担网络中转作用。

模块采用成熟的 10 兆以太网方案，运行稳定，适配厂区长周期运行工况。依托机架背板取电，简化现场布线，搭配同系列控制器可快速组建监控网络，满足电力、水务等行业的基础联网需求。

质量检测流程

1. 入库验收检测核对原厂装箱资料与报关单据，完成货品来源追溯。查询设备序列号、核验防伪标签，确认货品身份。检查板卡表面，无腐蚀、划痕与维修痕迹，元器件无老化发黄。逐一清点说明书、合格证、质保卡等配套附件。
2. 上机功能测试使用 GE D20 原厂测试机架搭建仿真环境。通电后观察面板指示灯状态，确认设备正常自检。完成以太网通讯握手测试，验证 TCP/IP 协议运行状态。模拟数据收发，连续 24 小时带负载运行，全程记录模块温升数据，最终出具完整测试报告，可向客户提供测试照片与视频。
3. 电气参数测试采用 500V 摇表开展绝缘电阻测试，实测数值大于 10 MΩ。完成接地连续性检测，接地电阻符合工业标准。按规范执行耐压测试，全程无击穿、闪络现象。
4. 固件 / 程序验证读取模块内置固件版本并做好记录，常见版本以原厂标注为准。检查板卡跳线位置，拍摄留存配置照片，方便现场调试参照。
5. 最终质检与包装质检人员逐项核对检测项目并签字确认。模块装入专用防静电袋密封，外层包裹气泡膜，再装入硬质纸箱。箱体粘贴质检合格标签，并标注检测日期。

技术避坑指南

1. 固件版本不匹配问题：模块固件版本与现场 D20 系统不一致，出现通讯中断、网络掉线问题。避坑：更换前通过系统软件读取原有模块固件版本，采购时明确版本要求。版本存在差异时，提前完成固件升级或降级操作。真实案例：之前在一座变电站改造现场，工作人员更换该模块后，系统持续弹出通讯超时告警，排查两天才发现新旧固件版本跨度较大，协议适配出现问题，回退版本后网络恢复正常。
2. DIP 开关 / 跳线配置错误问题：跳线用于设置网络地址、通讯模式，默认参数和现场工况不符，直接导致网络不通。避坑：拆卸旧模块前，务必用手机拍下跳线位置。新模块上机前，严格对照照片复刻配置。总线类线路留意终端电阻设置。这是最常见的低级错误，但每次都有人中招。拍照！拍照！拍照！重要的事说三遍。
3. 端子排 / 线缆不兼容问题：RJ45 接口适配常规网线，但老旧现场存在改制线缆，线序错误会造成链路异常。避坑：提前核对接线标准，使用工业专用网线。长距离布线时，做好线缆屏蔽处理，屏蔽层采用单端接地方式。警示：同系列不同批次模块，接口定义也会存在细微差别，不要单凭经验接线，务必查阅对应手册。
