描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 通道配置 | 8 通道单端 4–20mA 电流输入 |
| A/D 分辨率 | 16 位 |
| 单通道扫描周期 | 27 ms，HART 轮询 0.75 s / 点 |
| 变送器适配 | 兼容二线制、四线制 4–20mA 智能变送器 |
| HART 功能 | HART 信号直通，读取仪表变量与设备报警状态 |
| 回路特性 | 非易燃（Non-incendive）现场回路 |
| 故障诊断 | 自动识别回路开路、短路、信号超量程 |
| 背板供电 | Railbus 12V；典型电流 100 mA，最大 150 mA |
| 通道隔离 | 通道对地 100 V AC 隔离，通道之间无隔离 |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 适配机架 | GE PAC8000 标准 I/O 机架，BIM 总线接口 |
产品深度介绍

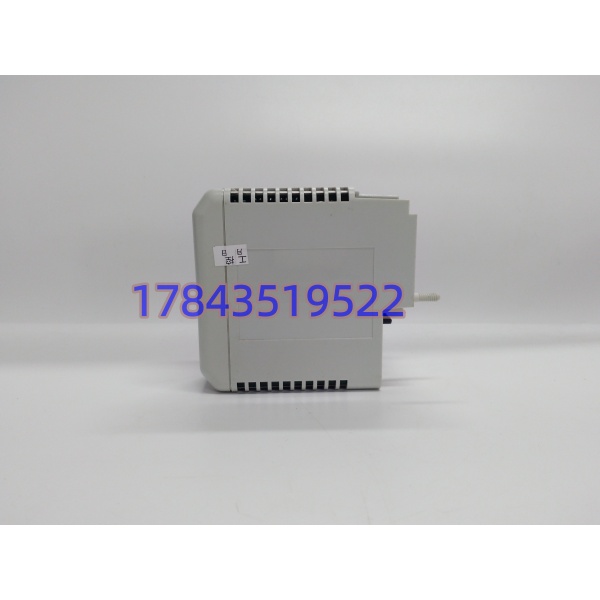

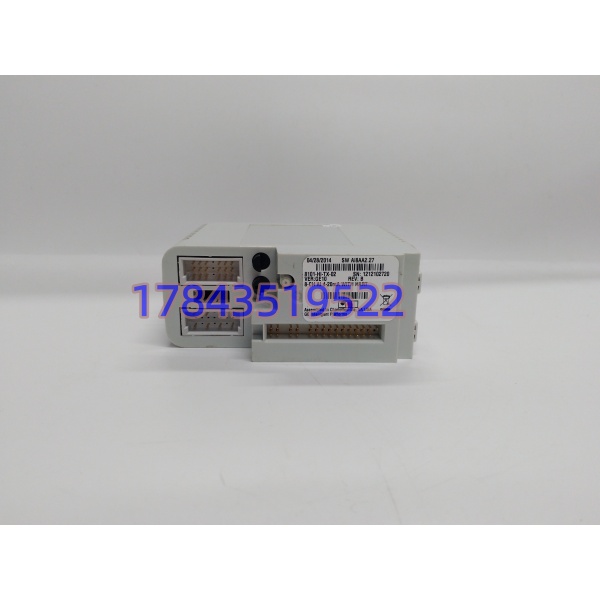

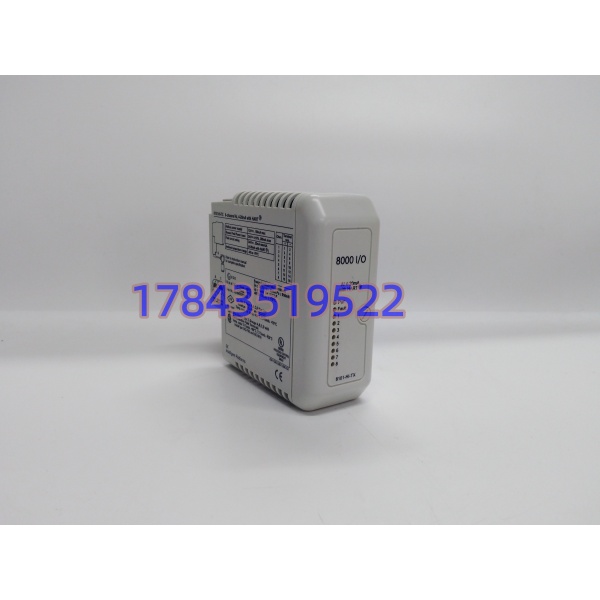

8101-HI-TX-02 属于 GE PAC8000 平台标准模拟量输入模块，负责采集现场压力、液位、流量、温度变送器输出的 4–20mA 模拟信号。模块集成 HART 信号通路，控制室可直接获取智能变送器的设备诊断信息，无需额外增设 HART 采集硬件。
模块自带完整回路监测逻辑，一旦变送器断线或者回路短路，系统可即时上报告警。大量部署在电力、化工存量装置 PAC8000 控制系统中，是工艺监测回路核心备件，多用于连续生产装置关键工艺参数采集。
应用场景与行业痛点
国内不少电厂、煤化工装置仍在运行 PAC8000 老系统。原厂早已停产 8101-HI-TX-02，备件排产周期动辄数月。一旦模块故障，对应的工艺测点丢失，运行人员只能依靠现场就地仪表人工监控，增加操作风险。
典型应用场景：
- 火力发电厂 – 锅炉辅控、化水系统 汽包水位、给水压力、除盐水流量变送器信号采集，保障机组稳定运行监测。
- 煤化工 / 炼油装置 – 反应、精馏自控系统 反应器温度、塔器液位、管线压力监测，工艺中断会造成物料损耗。
- 油气储运 – 原油罐区、输油管线自控 罐区液位、管道压力远程采集，支撑调度系统数据监控。
- 大型水处理项目 – 工业循环水、污水厂 在线水质仪表、泵进出口压力信号采集。
真实案例： 西北某煤化工厂区 PAC8000 系统一块 8101-HI-TX-02 出现 3 路通道无读数，精馏塔液位监测缺失。运维咨询原厂供货周期长达 14 周，无法长时间人工值守。采购寻获现货备件，在装置月度停机窗口完成模块更换，全部测点恢复采集。项目后续将同型号 I/O 模块纳入常备应急备件清单。
质检流程（质量透明化）
- 入库验收检测 核对完整型号 8101-HI-TX-02、序列号与原厂标识；外壳无破损、电路板无腐蚀、无维修焊接痕迹；检查接线端子卡扣完好。
- 上机功能测试 搭建 PAC8000 测试机架；信号源输出 4–20mA 全量程逐通道校验；接入 HART 变送器验证数字通讯；连续 24 小时通电老化，持续监测采样稳定性，可提供测试照片。
- 电气参数检测 使用 Fluke 仪表完成回路导通、绝缘检测，排查隐性硬件故障。
- 硬件版本核验 登记模块硬件版本，区分不同固件兼容区间。
- 终检与包装 质检员复核全部测试项；模块装入独立防静电袋，外层气泡膜防护，粘贴 QC 合格标签发出。
