描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整物料型号 | 705-1512-01，Moisture.IQ 专用氢气湿度处理单元 |
| 适配控制系统 | GE Speedtronic Mark V 燃机、汽轮发电机组 DCS 机架 |
| 采集对象 | 发电机密封氢气回路露点、绝对水分含量 |
| 传感器接口 | 两路专用氢气湿度探头输入，内置信号调理电路 |
| 测量量程 | 露点温度 -80 ℃ ~ +20 ℃，氢气湿度 0–10,000 ppmv |
| 输出信号 | 多路隔离 4–20mA 模拟量，直连 DCS AI 采集卡 |
| 告警功能 | 高湿度超限、传感器断线、模块故障 LED 指示灯 |
| 供电规格 | 24 VDC 机架供电，整机功耗≤8.5 W |
| 运行温区 | 0 ℃ ~ +60 ℃ 控制柜标准工况；-40 ℃ ~ +85 ℃存储 |
| 绝缘耐压 | 500 VAC 信号回路对地绝缘，绝缘阻值＞10 MΩ |
| 安装方式 | Mark V 标准机架插槽，一体式金属屏蔽外壳 |
| 屏蔽防护 | 整机铝制密封壳体，抵御机房变频器电磁干扰 |
| MTBF 参考 | ≥ 71,000 小时（原厂电厂工况标定） |
| 行业应用 | 火电汽轮发电机、燃气轮机氢冷机组湿度监控 |
产品深度介绍

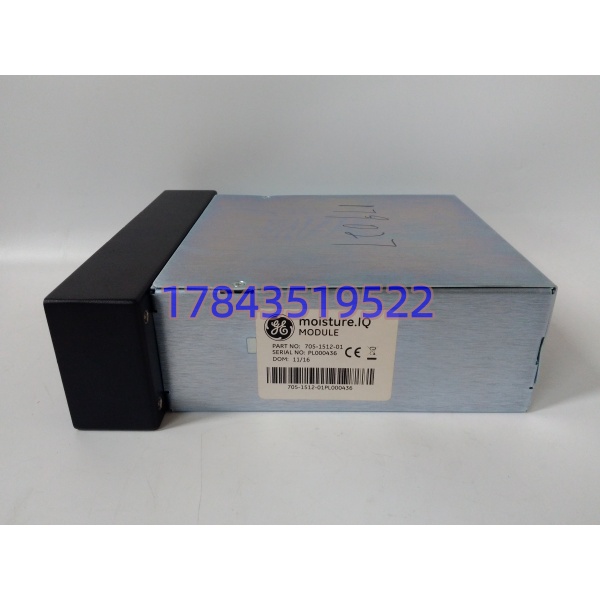

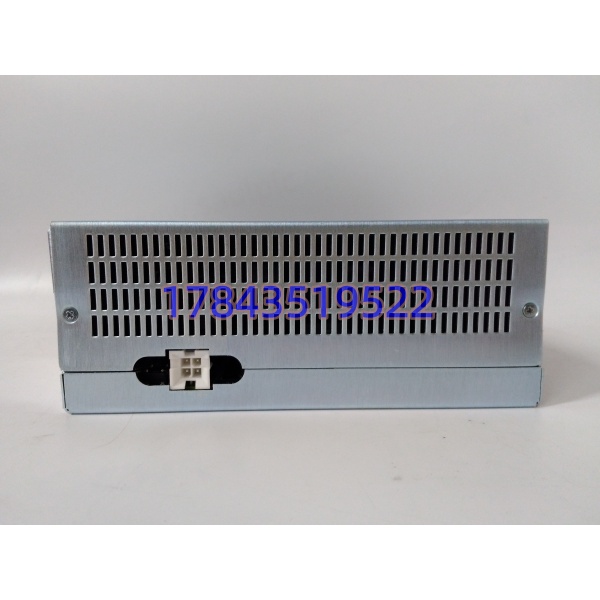

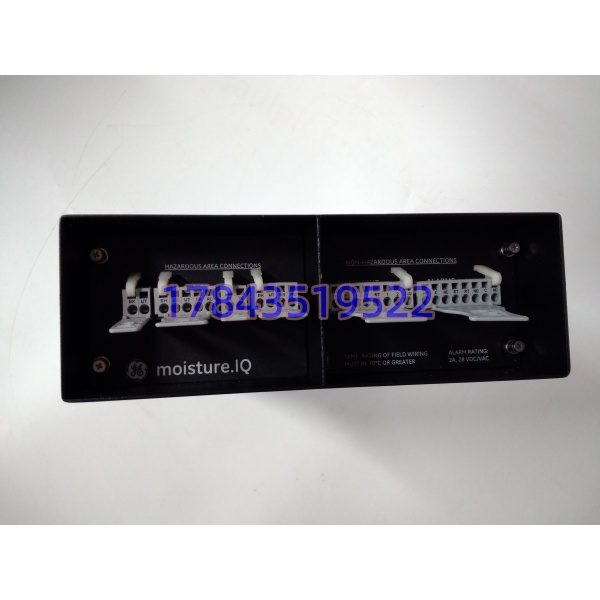

705-1512-01（Moisture.IQ）是 GE Mark V 控制系统配套专用氢气湿度处理模块，火电氢冷汽轮发电机组标配监测硬件，负责处理氢气湿度探头微弱传感信号，实时换算氢气露点、水分浓度数值上传主控系统。整机采用全铝密封屏蔽壳体，机房大功率励磁、变频设备产生的电磁杂波不会干扰湿度测量精度；内置双通道独立信号调理，可同时接入两路氢气湿度探头做冗余监测，单路探头断线仅对应通道报故障，不影响另一路持续采集。模块输出标准 4–20mA 信号无缝对接 Mark V 系统 AI 卡，超限自动触发机组氢湿度高告警，避免氢气内水分超标造成发电机绕组绝缘击穿、转子锈蚀风险，适配电厂机组 7×24 小时连续运行。
常见问题解答
- 问：现场老款 Moisture.IQ 模块型号后缀不同，705-1512-01 能直接替换上机吗？答：Mark V 机架插槽、端子引脚完全通用，硬件直插即可上电。上机前核对系统底层固件版本，固件低于 R6.0 会出现露点数值漂移，可提前匹配对应固件刷写；更换完成后接入湿度探头做零点、满量程校准。
- 问：只接一路氢气湿度探头，模块还能正常输出湿度信号吗？答：单通道可单独采集输出，但冗余监测功能失效，探头断线后无备用测点，机组失去湿度兜底监测。电厂规范运维必须两路探头全部接入，构建双路容错监测。
- 问：这块 Moisture.IQ 模块支持机架不停机热插拔更换吗？答：硬件物理支持带电插拔，但拔卡瞬间 4–20mA 输出归零，上位画面直接报氢气湿度高高联锁，极易触发机组降负荷停机。标准操作需提前屏蔽氢湿度相关联锁、整机断电后拆装。
- 问：怎么区分发货是全新原厂件，不是二手翻新维修模块？答：每台模块机身带唯一序列号、原厂外包装合格证，入库核验铝壳无磕碰、内部 PCB 无维修动焊、端子铜片无氧化。出库搭建完整 Mark V 测试机架，接入标准湿度模拟信号连续 24 小时循环测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场误接 380V 高压烧坏输入通道能否保修？答：标准整机质保 12 个月，质保仅覆盖元器件原生故障。线缆误接高压、静电击穿、探头短路造成通道损坏不在质保范围，可提供付费通道检修；配套远程协助湿度量程校准、4–20mA 回路排查。
- 问：氢气湿度探头线缆最长允许敷设多少米？答：原厂专用屏蔽线缆建议不超过 150 米，线缆过长线阻抬升会造成露点测量偏差；超长敷设场景需加装前置信号放大隔离器。
品控检测流程简述
- 入库核验：核对 705-1512-01 原厂铭牌序列号，检查金属外壳无划痕、端子无变形、电路板无维修焊点；
- 真机带载测试：搭建 Mark V 测试机架，双通道接入标准湿度模拟源，24 小时循环采集露点数值，记录输出线性度与整机温升；
- 电气检测：500 V 摇表完成传感器输入、模拟输出对地绝缘测试，校验断线、高湿度告警指示灯动作；
- 固件归档：读取并记录模块适配 Mark V 固件版本，拍摄前端端子、机身铭牌微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试记录。
