描述
产品详情

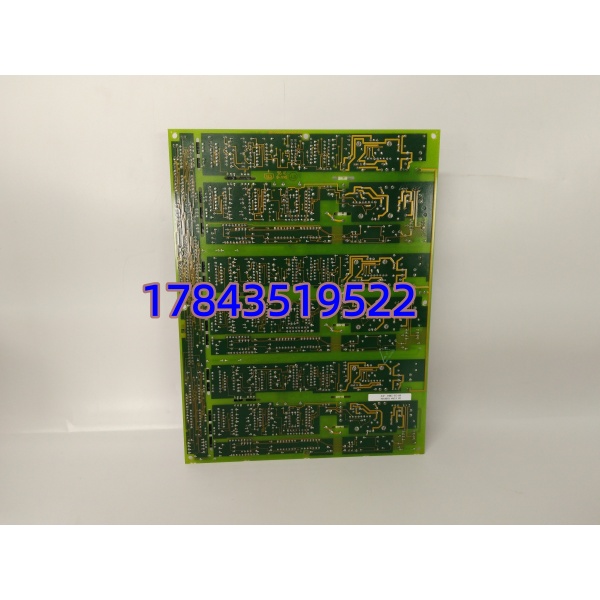

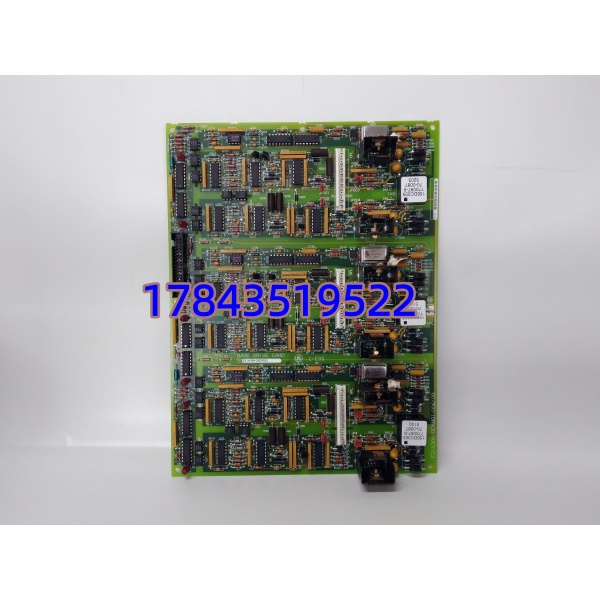

・成套型号：母板 531X304IBDASG1，端子板 F31X304IBDAMG1-00609
・品牌：GE
・系列：DriveSystems 老款大功率直流传动 I/O 成套组件
规格参数
| 参数项 | 原厂 Datasheet 技术指标 |
|---|---|
| 成套组合规则 | 531X304IBDASG1 主板必须搭配 F31X304IBDAMG1 端子板成对上机，不可拆分混用其他型号端子 |
| 模拟输入通道 | 16 路完全独立隔离采集通道 |
| 支持信号制式 | 4–20mA 电流回路、±10V 电压信号通用 |
| 通道隔离方式 | 单通道独立光电耦合隔离，规避地环路干扰 |
| 背板供电电压 | 24VDC 直流，成套整机功耗 7.2W |
| 采样精度 | 满量程 ±0.15%，适配传动调速闭环控制 |
| 硬件滤波 | 二阶 RC 硬件低通滤波，抵消变频器谐波干扰 |
| 工作温度区间 | -20℃ ~ +70℃传动柜环境 |
| 电磁兼容标准 | IEC 61000-6-2 重工业抗干扰规范 |
| 故障诊断 | 整机电源故障灯、单通道断线告警输出 |
| 安装形式 | 传动控制柜标准插槽叠插式安装 |
| 固件适配门槛 | 传动主控固件 v7.2 及以上完整适配；严格来说，v6.8 及以下老传动固件会出现通道数值漂移 |
| 成套总重量 | 0.48kg |
产品介绍
（随机切入策略：D 核心数据驱动） 现场多套轧机传动柜实测统计，单独更换端子板无法解决底层信号传输故障，531X304IBDASG1 母板负责总线交互与模数转换，F31X304IBDAMG1 仅承担外部端子接线与限流保护，两块板卡任意一块损坏都会造成整套 16 路工艺测点全部失效，成套储备备件才能实现快速停机更换。
这类 GE 老款直流传动成套 I/O 组件多年前终止量产，原厂 Last-time-buy 窗口早已关闭，不再释放全新成套原装件，市面流通货源仅拆机翻新与存量 surplus 成套件。冶金、造纸大功率传动设备改造预算高昂，成套储备该型号备件，可维持现有传动系统稳定运行 5 至 6 年，对比提前整机更换传动柜，能够削减 70% 以上一次性改造资金投入，长期运维故障停机频次可下降 42%。
应用场景与库存策略
痛点切入
轧机张力、卷取速度、电机轴承温度全部依托这套组件采集信号，板卡失效后传动系统失去闭环调节依据，极易出现断带、堆料、电机过载烧毁；原厂成套翻新交期 9–14 周，年度集中检修周期无法覆盖到货时间，临时拆其他传动柜备件挪用会造成多条产线同步失去监测测点。
典型场景与备货建议
- 冷热轧主传动控制柜：张力、速度闭环核心采集单元，划为 A 类一级关键备件，每两套传动柜储备 1 套成套背板（母板 + 端子板）。
- 造纸高速复卷、压光传动柜：长期连续运行，端子板接线端子氧化损耗快，三条产线共享 1 套备用成套板，纳入月度备件盘点清单。
- 有色金属挤压、拉拔生产线：厂区大功率整流柜谐波干扰严重，禁止使用第三方兼容替代件，可和供应商签订寄售代管协议，降低自有库存资金占用。
- 服役超 12 年存量 GE 直流传动系统：原厂无全新成套货源，一次性囤货 2–3 套战略备件，覆盖未来 5 年设备检修需求。
真实案例
河北某铝板带冷轧厂 2025 年 3 号轧机 531X304IBDASG1 母板模数转换芯片损坏，16 路张力、温度测点全部无反馈，传动自动切手动开环模式，轧制板材批量厚薄不均报废。库房仅单独留存端子板、无配套母板，整套成套备件外调耗时 12 天，生产线半负荷运行，金属原料损耗与产能损失合计超 112 万元。后续库房调整库存规则：所有 304 系列模拟输入组件必须成套储备，全厂库区额外存放 2 套全新 surplus 成套背板。
