描述
产品深度介绍

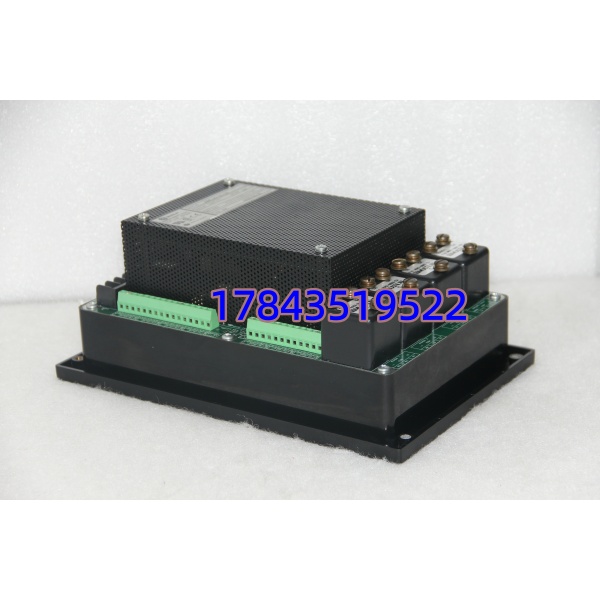

GE 269PLUS 是一款中型三相交流电机专用的微处理器保护继电器，集成全面的电气与热保护、精密测量、数据记录及通信功能，广泛用于石化、电力、冶金、水处理等流程工业的关键电机回路GE Vernova。其核心是增强型热模型，融合电流不平衡与 RTD（铂 / 镍 / 铜电阻）反馈，精准模拟定子 / 转子温升，实现定子过温、轴承过温多级报警与跳闸保护；支持12 路可编程 RTD 输入，可同时监测绕组、前后轴承及环境温度GE Vernova。电气保护覆盖过载（8 条标准曲线 + 用户自定义 FlexCurve™）、堵转 / 卡滞、不平衡 / 缺相、短路、接地故障、欠电流、反相等，具备多次启动限制、紧急重启、预跳闸报警等控制功能GE Vernova。面板带背光 LCD+5 键 + LED 状态灯，本地可查看电流、温度、故障记录；标配RS485 Modbus RTU，支持远程组态与监控；宽范围供电（80–265VAC/90–300VDC），适应恶劣工况。
关键技术规格

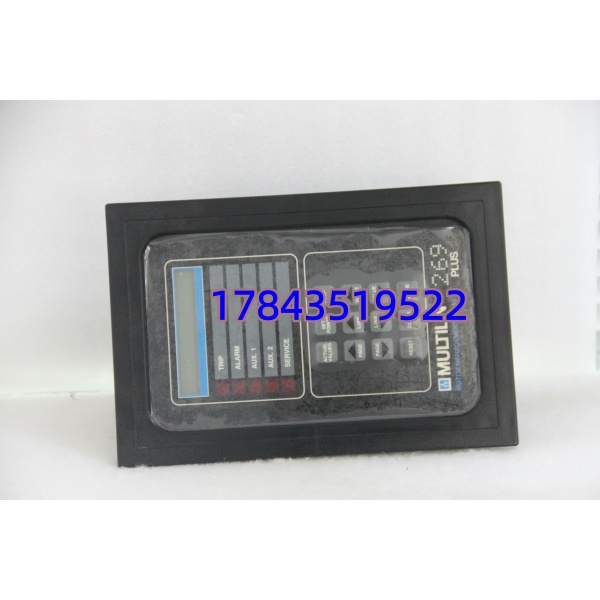

| 参数项 | 规格详情 |
|---|---|
| 型号 | 269PLUS（变体：-W-100P-HI /-120） |
| 保护对象 | 三相 AC 中型电机（100kW 级常见） |
| 保护功能 | 过载、堵转、不平衡、短路、接地故障、过温、欠电流、反相 |
| 热模型 | 增强型，含负序电流与 RTD 偏置 |
| RTD 输入 | 12 路，支持 10Ω 铜 / 100Ω 铂 / 100Ω 镍 / 120Ω 镍 |
| 电流测量 | 0.05–12×CT 额定，精度 ±0.5%，2ms 采样 |
| 过载曲线 | 8 条标准 + FlexCurve™自定义 |
| 输入 / 输出 | 5 路 DI、4 路 DO（跳闸 / 报警 / 辅助）、1 路模拟输出 |
| 通信 | RS485，Modbus RTU，最高 2400bps |
| 显示 | 背光 LCD、5 键、5 个 LED 状态指示灯 |
| 工作温度 | -25°C ~ +60°C，湿度≤95%（无凝露） |
| 供电 | 高电压：80–265VAC / 90–300VDC；低电压：20–48VAC / 20–60VDC |
| 功耗 | ≤20VA |
| 绝缘 / 隔离 | 符合 ANSI/IEEE C37.90 |
型号变体说明
- 269PLUS-W-100P-HI：高压型，100Ω 铂 RTD，宽范围交直流供电
- 269PLUS-W-100P-120：120VAC 控制电源，100Ω 铂 RTD
- 核心差异：供电电压、RTD 类型、 conformal 涂层（湿热环境可选）
常见问题解答（FAQ）
Q1：269PLUS 与 269 有何区别？A：269PLUS 是增强版，增加12 路 RTD 温度监测、FlexCurve 自定义过载曲线、RS485 通信、更多 I/O，热模型更精准，保护功能更全面GE Vernova。
Q2：269PLUS 现在还能买新的吗？A：原厂已停产，但市场有全新库存、优质二手及维保翻新件；新项目推荐替代型号GE 859/369GE Vernova。
Q3：一个 269PLUS 能保护多大功率的电机？A：适配中型电机，常见 100kW 级；实际适配由CT 变比、额定电流、电压等级决定，可通过组态匹配。
Q4：269PLUS 支持电机轴承温度监测吗？A：支持。12 路 RTD可分配给定子绕组、前后轴承、环境温度，实现轴承过温报警 / 跳闸GE Vernova。
Q5：269PLUS 适用于哪些行业场景？A：广泛用于石油化工、火力发电、冶金、矿山、水处理，典型场景：
- 关键泵、风机、压缩机电机综合保护
- 高压 / 中压电机（3kV/6kV/10kV）回路保护
- 需温度监测（定子 / 轴承）的重要电机
