描述
关键技术规格
| 参数项 | 详细数值 |
|---|---|
| 型号 | 201CI-1（H201Ci-1） |
| 配套设备 | Hydran 201Ti 智能变送器（必须配套） |
| 检测气体 | H₂、CO、CO₂、CH₄、C₂H₂、C₂H₄、C₂H₆ |
| 氢气测量范围 | 0–2000 μL/L，精度 ±5% 读数或 ±2 μL/L（取大值） |
| 乙炔测量范围 | 0–100 μL/L，精度 ±5% 读数或 ±0.5 μL/L（取大值） |
| 通信接口 | RS-485（Modbus RTU）、RS-232（本地配置） |
| 模拟输出 | 4–20 mA（0–2000 ppm），可选隔离型 |
| 报警触点 | 3×SPDT（高报、高高报、故障），250V AC/125VA |
| 供电 | 100/115/200/230V AC ±10%，50/60 Hz，≤120 VA |
| 工作温度 | -50°C ~ +55°C（带内置加热器） |
| 防护等级 | NEMA 4X（IP66），钢制外壳，白色烤漆 |
| 数据存储 | 非易失性存储器，历史数据≥1 年，事件记录≥500 条 |
| 最大通信距离 | 1300 m（RS-485 总线，32 台串联） |
产品深度介绍

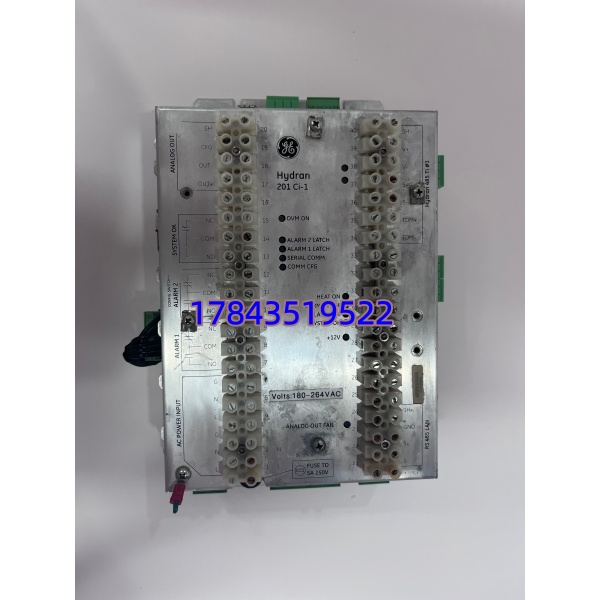

GE 201CI-1（H201Ci-1）是 GE Vernova 旗下Hydran 201i 系统的单通道控制器，专门用于油浸式电力设备（变压器、电抗器）的绝缘状态在线监测。它必须与 Hydran 201Ti 智能变送器配套使用，组成完整的 201R Model i 监测系统，实时检测油中溶解气体浓度，提前预警内部过热、放电等潜伏性故障。
该控制器采用NEMA 4X 防护外壳，适应户外变电站恶劣环境；支持多气体精准测量，覆盖绝缘故障关键特征气体；具备Modbus 通信 + 模拟输出 + 硬触点报警三重信号输出，无缝接入 SCADA 系统；内置历史数据存储，支持趋势分析与故障追溯，是电力设备状态检修的核心设备。
典型应用场景
- 电力行业 – 主变压器监测安装于 110kV/220kV/500kV 变电站主变压器，实时监测油中气体，预警匝间短路、铁芯过热、局部放电等故障。
- 工业用户 – 厂用变压器 / 电抗器钢铁、化工、冶金企业的高压厂变、电抗器监测，避免设备突发故障导致生产线停产。
- 电网运维 – 状态检修改造替代传统离线检测，实现 “定期检修” 向 “状态检修” 转型，减少停电次数，降低运维成本。
- 海上风电 – 升压站变压器适配海上高盐雾、高湿度环境，NEMA4X 防护确保长期稳定运行，远程监测无需人工上船。
真实案例
案例：某 500kV 变电站变压器在线监测改造2025 年 6 月，华东电网某 500kV 变电站 #2 主变投运 8 年，离线色谱数据显示氢气浓度持续上升，存在过热隐患。原无在线监测装置，每月停电取样，风险高、效率低。
改造方案采用GE 201CI-1+H201Ti，单通道监测氢气及关键气体。原厂货期 6 周，我方提供全新原装现货，3 天内完成测试并发货。
现场安装时，变送器接入变压器本体油路，控制器安装于户外端子箱，通过 RS-485 接入变电站 SCADA。调试后，氢气测量精度达 ±3%，数据更新周期≤15 分钟，成功捕捉到一次轻微过热事件，提前预警并安排停电检修，避免了设备烧毁事故。
