描述
关键技术规格
- 外形规格：标准 6U VME 总线板卡（233mm×160mm×20mm）
- 输入通道：64 路差分 / 单端可选（可配置为 32/16 路）
- 分辨率：16 位 ADC，无丢失码
- 采样速率：标准最高 50kHz，高性能版最高 100kHz
- 输入量程：±250mV~±10V 多档可选（跳线配置）
- 增益设置：软件可编程增益 ×1 或 ×10
- 触发模式：软件触发 / 外部触发 / 定时器触发
- 数据缓冲：1024 字双端口缓冲区，支持 VME 总线中断
- 工作环境：0℃~+65℃，需强制风冷
- 供电：+5V DC，最大 7.0A
产品深度介绍

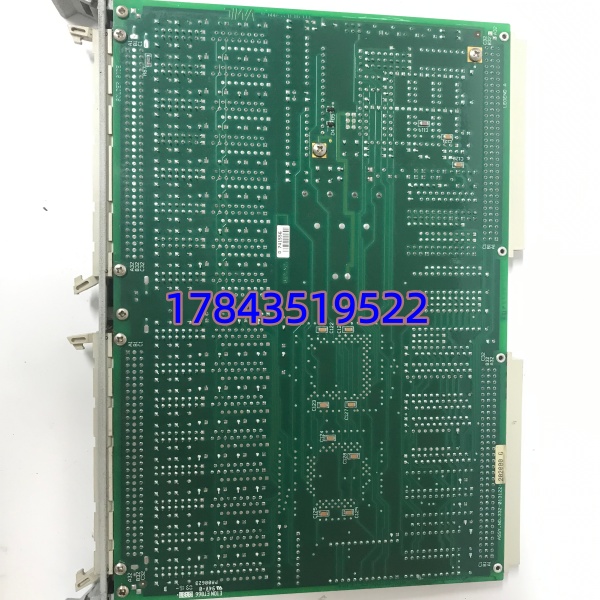

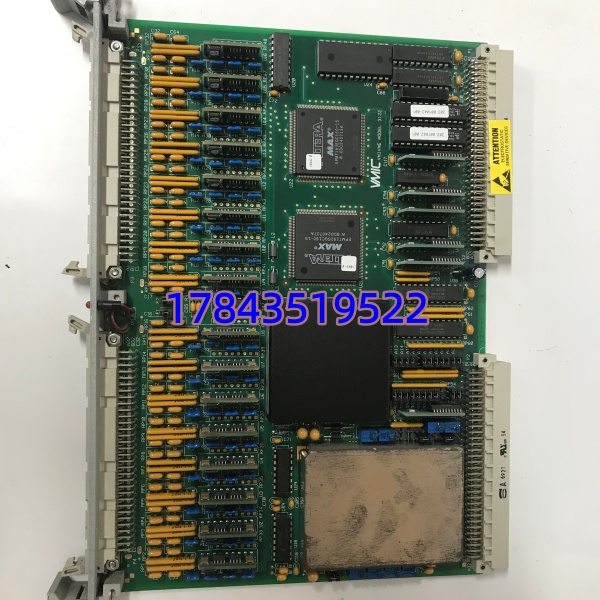

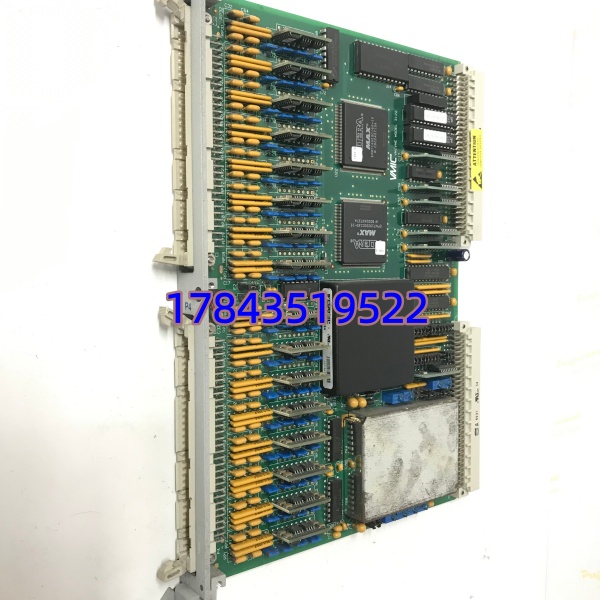

GE VMIVME-3122 是 GE 旗下 VMIC 品牌的高性能 VME 总线模拟输入模块，专为工业测控、数据采集与半实物仿真系统设计。模块集成 64 路 16 位高精度 ADC，支持差分 / 单端信号接入，可直接采集热电偶、RTD、应变桥、振动 / 位移传感器等弱信号。具备软件程控增益、多量程适配与多板同步功能（最多 16 块同步），抗干扰能力强，适配电力、军工、轨道交通等强电磁干扰场景。标准 6U VME 规格，兼容主流 VME 机箱与 CPU 板卡（如 VMIVME-7750/7807），是老旧 VME 系统备件替换与升级的核心型号。
应用场景与行业案例
工程痛点
工业现场温度、压力、振动等关键参数需高精度、高密度、实时采集，传统低精度采集卡易受干扰、通道少、速率低，无法满足燃机控制、军工仿真等严苛要求。
典型应用场景
- 电力行业 — 燃气 / 汽轮机控制采集轴振动、温度、压力信号，用于 Mark VI 等系统的机组保护与状态监测。
- 军工 / 航空 — 半实物仿真高速采集飞行 / 动力系统传感器数据，支持实时仿真与闭环测试。
- 轨道交通 — 车载测控监测牵引系统、制动系统参数，适应车载振动与宽温环境。
- 工业自动化 —ATE 测试设备批量采集多工位传感器信号，用于生产线产品性能测试。
- 科研仪器 — 动态信号分析采集高频振动、冲击信号，用于模态分析与故障诊断。
真实案例
某联合循环电厂 #1 燃气轮机控制系统升级，原老旧采集卡精度漂移、通道不足。更换GE VMIVME-3122后，64 通道同步采集轴振、温度、压力信号，16 位精度 + 100kHz 速率，数据稳定无干扰，连续运行 30 个月无故障，保障机组满发稳定，避免非计划停机损失。
核心卖点与差异化
- 高通道密度：64 路 16 位 ADC，单卡覆盖多测点，减少机箱占用。
- 高速高精度：最高 100kHz 采样率，16 位无丢失码，弱信号采集精准。
- 强抗干扰：差分输入 + 过压保护，适配工业强电磁干扰环境。
- 灵活配置：程控增益 + 多量程，适配热电偶、RTD、应变桥等多类传感器。
- 多板同步：支持 16 块板卡同步触发，满足大规模分布式采集需求。
- 原装质保：GE/VMIC 原厂，序列号可溯源，12 个月质保，提供测试报告。
