描述
产品深度介绍

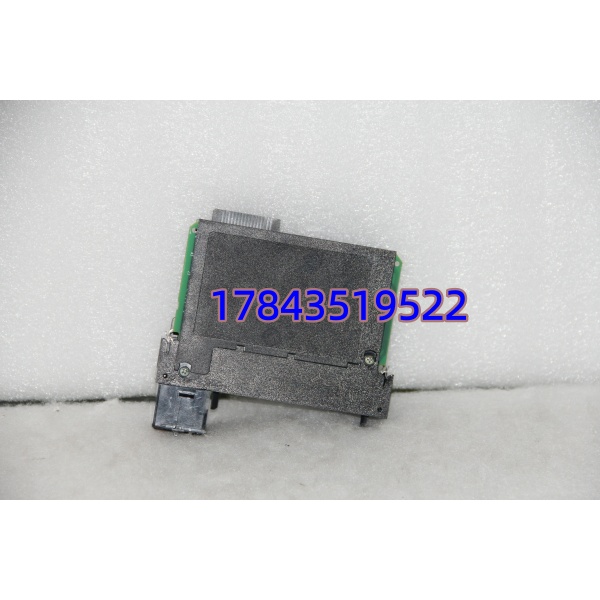

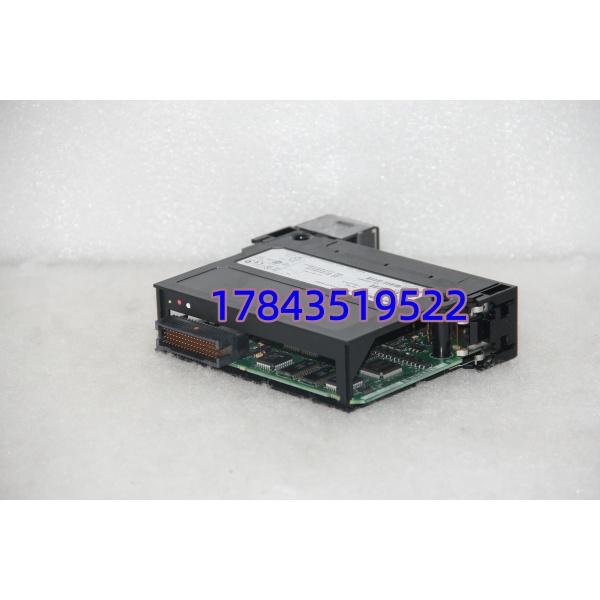

1756‑OB16I 是 ControlLogix 平台的高密度、高隔离度 DC 输出模块，专为严苛工业环境设计。提供16 路完全独立隔离的晶体管输出，每点之间、输出与背板之间均强化隔离，有效抑制地环流与共模干扰，适合驱动不同电位的现场设备。
支持源型（sourcing）/ 漏型（sinking）接线，适配各类传感器与执行器；每点最大 2A（30°C），模块总电流8A，带短路与过载保护；输出响应快（1ms/2ms），适合高速联锁与顺序控制；可通过软件配置故障 / 程序停止时输出状态（保持 / ON/OFF），提升系统安全性。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1756‑OB16I（ControlLogix DC 输出） |
| 输出点数 | 16 点，每点独立隔离 |
| 输出电压 | 10–30VDC（标称 12/24VDC） |
| 输出电流 / 点 | 2A @ 30°C；1A @ 60°C（线性降额） |
| 模块总电流 | 8A @ 30°C；4A @ 60°C |
| 浪涌电流 | 4A/10ms，每 2 秒可重复 |
| 输出延迟 | OFF→ON ≤1ms；ON→OFF ≤2ms |
| 隔离耐压 | 输出‑背板：250VAC；点‑点：250VAC |
| 背板功耗 | 5.1V：350mA；24V：2.5mA（共 1.8W） |
| 工作温度 | 0°C ~ +60°C |
| 认证 | UL、CSA、CE（Class I Div 2 防爆） |
| 尺寸 / 重量 | 114×45×104mm / 约 0.23kg |
典型应用场景
- 石化化工：电磁阀、阀门定位器、现场继电器驱动
- 电力能源：锅炉 / 汽轮机辅助设备、励磁开关、报警指示灯
- 冶金金属：轧机、高炉联锁、液压站电磁阀组
- 汽车制造：生产线夹具、输送线电机启动器、焊接设备控制
- 水处理：泵 / 阀控制、加药系统、格栅机驱动
安装与接线要点
- 安装：直接插入 1756 系列本地 / 远程机架任意槽位，支持热插拔
- 接线方式
- 源型（Sourcing）：公共端接 + 24V，输出端接负载正极
- 漏型（Sinking）：公共端接 0V，输出端接负载负极
- 保护：每点建议串联1–2A 速熔保险丝；感性负载（继电器 / 电机）两端并联续流二极管
- 状态指示：每点带 LED 指示灯（ON = 输出导通）；模块 RUN/ERR 灯显示工作状态
常见问题解答（FAQ）
Q1：1756‑OB16I 与 1756‑OB16 的区别？
A：OB16I 是独立隔离型（每点隔离），抗干扰强、可驱动不同电位设备；OB16 是分组隔离（4 点 / 组），成本更低、适合共地设备。
Q2：能否直接驱动 24VDC 电磁阀？
A：可以。每点 2A 容量，可直接驱动多数 24VDC 电磁阀（≤2A）；大电流负载建议加中间继电器。
Q3：质保与售后？
A：全新原装质保 12 个月，支持非人为硬件故障免费更换；提供技术支持与安装指导。
