FOXBORO RH924UQ | 工业 DCS 系统 双总线冗余适配模块

描述

产品深度介绍

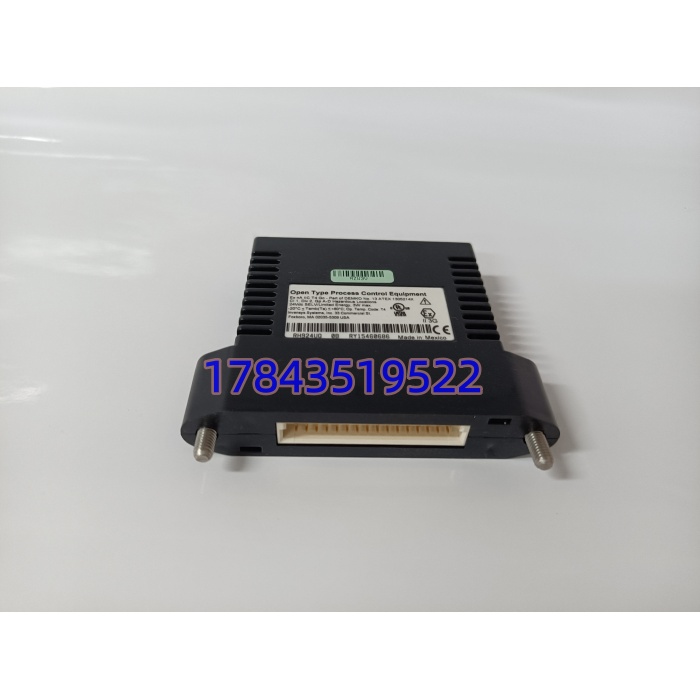

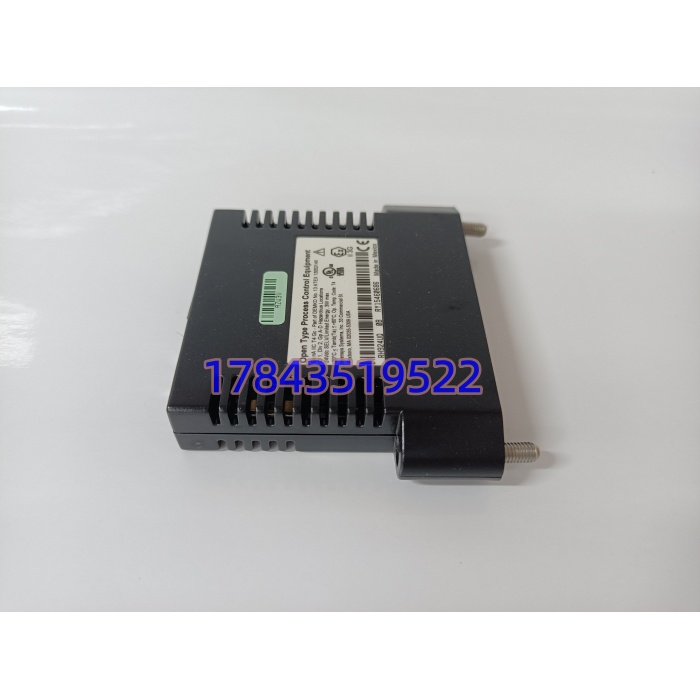

FOXBORO RH924UQ 是 I/A Series DCS 与 PAC8000 系统的专用现场总线适配模块，用于 FCP280 现场控制处理器与 200 系列 I/O 模块之间的冗余信号转接。

模块集成双现场总线接口，支持冗余电缆连接与信号拆分，确保单路总线故障时系统无扰动切换。具备信号终端匹配与时序信号分发功能，适配 G3 级恶劣工业环境，广泛应用于化工、电力、油气等关键流程行业。

关键技术规格

• 适配控制器：FCP280（RH924YA）现场控制处理器
• 总线标准：FOXBORO 200 系列现场总线（双冗余）

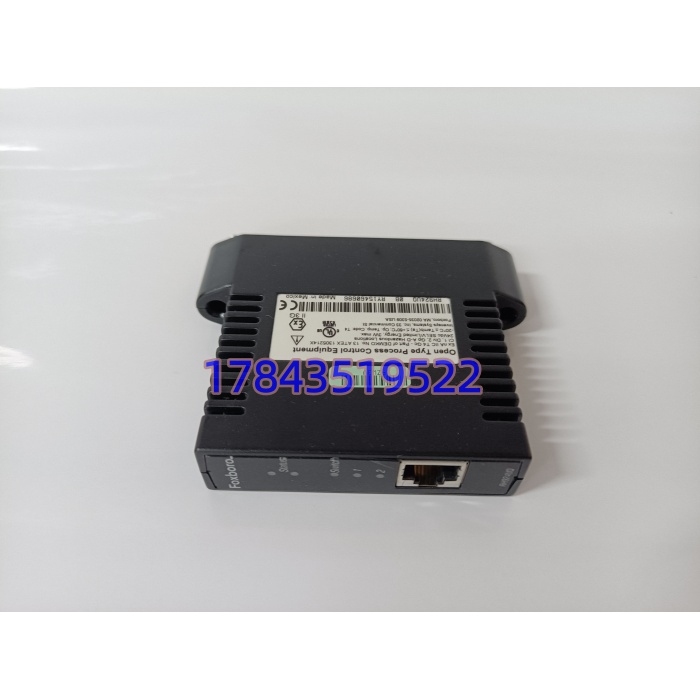

• 接口配置：1×RJ45（总线通信）、1× 专用背板连接器
• 电源：24VDC ±10%，功耗约 10W
• 工作温度：0°C ~ +60°C（工业级）
• 防护等级：IP20，压铸铝外壳，抗电磁干扰
• 尺寸：140mm × 165mm × 45mm
• 重量：约 0.6kg
• 功能特性：冗余信号拆分、终端电阻适配、时序信号分发

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

1. 通知工艺人员停机，切断系统总电源（含 UPS）
2. 准备防静电手环、十字螺丝刀、万用表
3. 拍照记录 FCP280 控制器与原适配器接线
4. 确认模块型号 RH924UQ，核对原厂标签

阶段二：拆卸旧模块（15 分钟）

1. 断开总线 RJ45 网线与背板连接器
2. 松开模块两侧固定螺丝，垂直向上拔出
3. 检查背板针脚无弯曲、无氧化，用无尘布擦拭
4. 清理插槽灰尘，确保接触良好

阶段三：安装新模块（20 分钟）

1. 佩戴防静电手环，取出新模块
2. 对准插槽垂直插入，拧紧固定螺丝
3. 连接背板连接器（插紧到位，听到卡扣声）
4. 接入总线 RJ45 网线，确认链路指示灯正常
5. 核对 DIP 开关（默认出厂设置，无需改动）

阶段四：上电测试（15 分钟）

1. 先送 24VDC 电源，观察 PWR 灯常亮
2. 连接 FCP280 控制器，扫描总线节点
3. 检查冗余切换功能，手动断开单路总线，系统无报警
4. 连续运行 30 分钟，无报错即完成更换

质量控制流程

1. 入库验收：核对 FOXBORO 原厂序列号、装箱单；外观无划痕、接口完好，防伪标签可查。
2. 功能测试：接入 FCP280+200 系列 I/O 测试机架，测试双总线冗余切换、信号分发；连续运行 24 小时，无丢包、无报错。
3. 电气检测：24VDC 供电测试，绝缘电阻＞10MΩ，接地连续性合格，无短路。
4. 固件验证：读取固件版本（V2.3 及以上），备份配置，确保与 FCP280 兼容。
5. 包装发货：防静电袋密封，贴 QC 合格标签，配测试报告、合格证，气泡膜加固。

技术避坑指南

1. 型号匹配：仅适配，不可用于 FCP270 或其他系列；采购前核对控制器型号，避免不兼容。
2. 总线冗余配置：双总线必须同时连接，单路连接会导致系统报错、冗余失效；曾有工程师只接一路，系统频繁触发故障报警。
3. 背板连接器防错：专用背板连接器防呆设计，不可暴力插反；插反会烧毁模块与控制器接口，损失超万元。
4. 环境适应性：G3 级环境需定期清理模块散热孔，粉尘堆积会导致过热死机；高温季节加强机柜通风，避免温度超过 60°C。
5. 静电防护：模块含精密芯片，安装必须戴防静电手环、在防静电垫操作；冬季干燥环境风险更高，曾有工程师未防护导致模块损坏。
