产品深度介绍

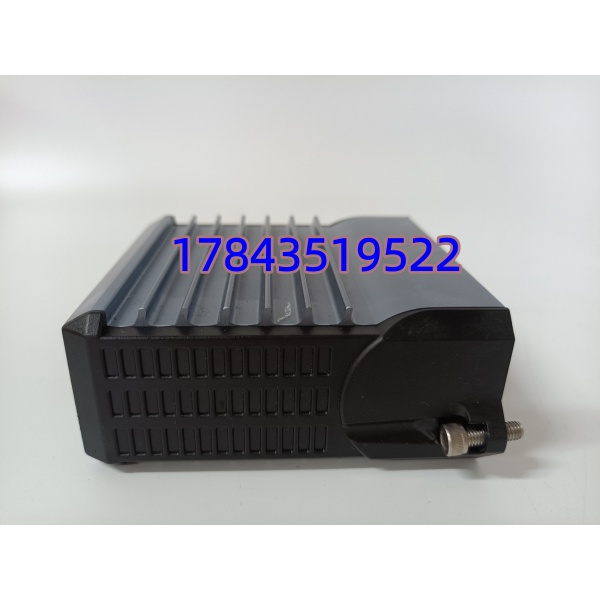

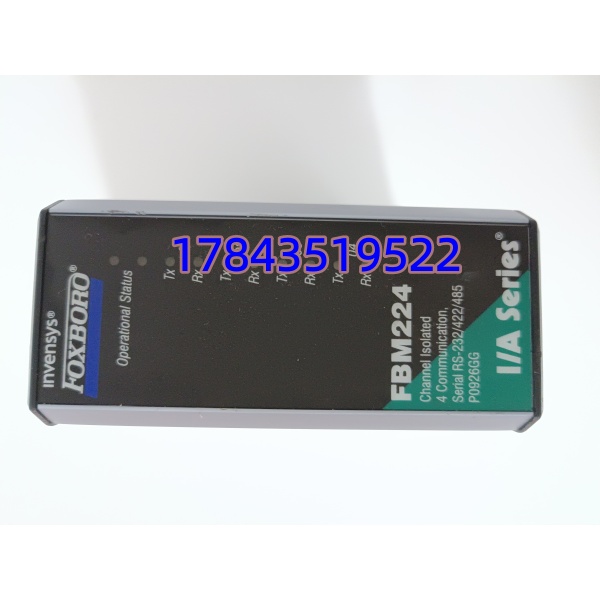

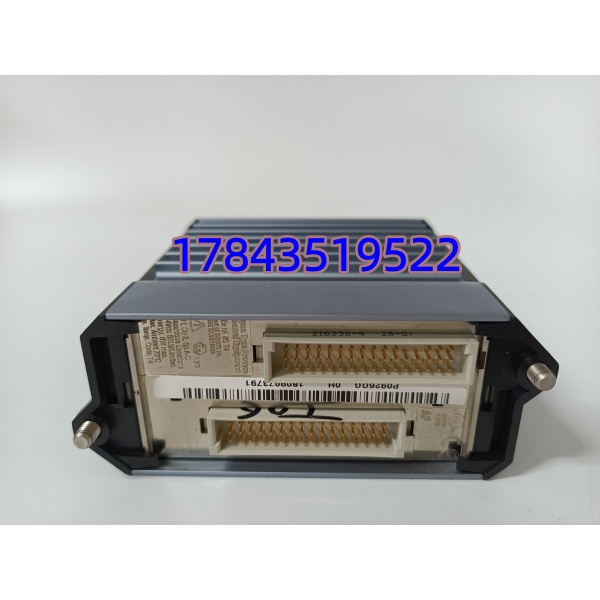

FBM224 P0926GG 是 Foxboro 专为 I/A 系列 DCS 打造的 Modbus 通讯扩展卡，适配 FCP270、FCP280、CP60 等主流控制器，广泛用于化工、火电、水处理项目。
模块配备四路独立通讯端口，每路可单独切换 RS232、RS422、RS485 硬件模式，两路端口可配对做双线冗余通讯；完整支持标准 Modbus RTU 全部读写功能码，将变频器、第三方 PLC、智能仪表数据统一接入 DCS 控制数据库，减少系统对接改造工作量，卡件内置电气隔离，抗现场变频器谐波干扰能力更强。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料号 | FBM224 P0926GG |
| 适配系统 | Foxboro I/A Series、I/A Evo DCS |
| 通讯端口数量 | 4 路独立串口 |
| 硬件接口类型 | RS-232 / RS-422 / RS-485（单口可选） |
| 通讯协议 | Modbus RTU，全功能码支持 |
| 端口冗余配置 | 1+2、3+4 端口可成对冗余布线 |
| 额定供电 | 24V DC（+5%/-10%） |
| 最大功耗 | 7 W |
| 工作温度区间 | 0℃ ~ 70℃ |
| 存储温区 | -40℃ ~ 85℃ |
| 端口隔离耐压 | 500 V AC 通道隔离 |
| 配套端子底座 | RH926GH（适配 P0926GG） |
| 安装方式 | I/A 标准基板直插式 |
| 适用场景 | 化工厂、电站、污水厂第三方设备通讯对接 |
入库质检流程
1. 入库验收检测
- 来源追溯：核对原厂装箱单据，匹配机身激光序列号
- 防伪核验：序列号可向 Foxboro 渠道核验原厂出厂批次
- 外观检查：电路板无腐蚀、焊点无二次重焊、无黄变老化、外壳无划痕磕碰
- 附件清点：原厂防静电袋、RH926GH 配套底座、出厂合格证齐全
2. 上机仿真功能测试测试机架：Foxboro I/A 标准仿真测试机柜测试项目：
- 整机通电自检，核查 RUN、ERR 指示灯启停逻辑
- 基板 2Mbps 总线持续通讯握手测试
- 四路端口分别切换 RS232/422/485 模式，Modbus 读写循环测试
- 成对端口冗余通讯长时间压力测试
- 连续 24 小时满负载运行，记录模块温升数据出具纸质完整测试报告，同步提供测试实拍照片、视频供客户核验
3. 电气性能检测
- 500V 摇表通道绝缘电阻测试，绝缘值＞10 MΩ
- 基板供电回路接地连续性检测
- 通讯端口耐压测试，无漏电、短路跳变
4. 固件与配置存档读取模块内置固件版本号归档；拍摄四路端口全部拨码完整存档，方便客户现场复刻配置参数。
5. 终检打包质检人员签字确认合格，真空防静电袋密封，外层气泡膜加固硬质纸箱封装，张贴 QC 合格标签、出库序列号、质保起止日期。
