描述
产品详情

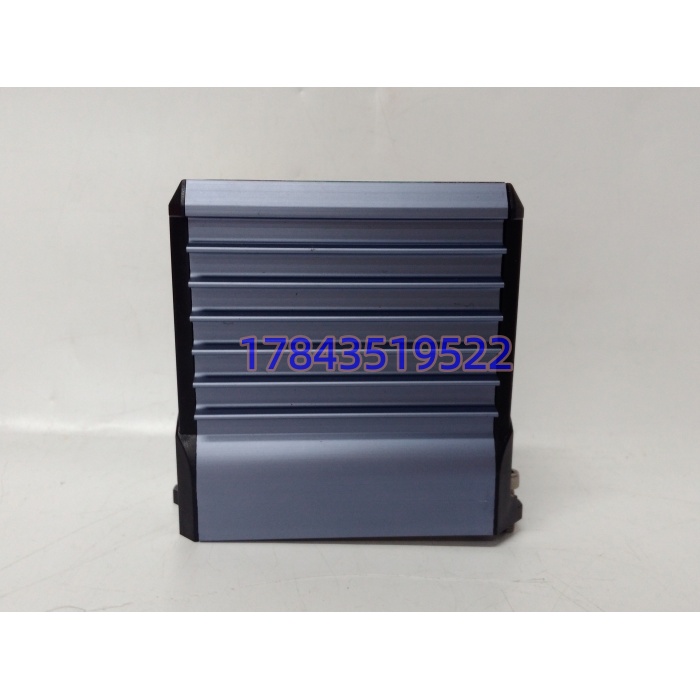

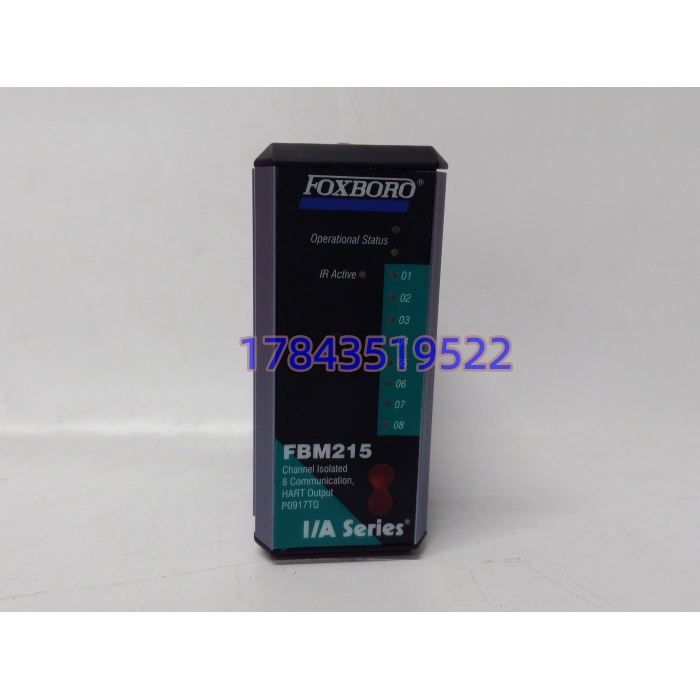

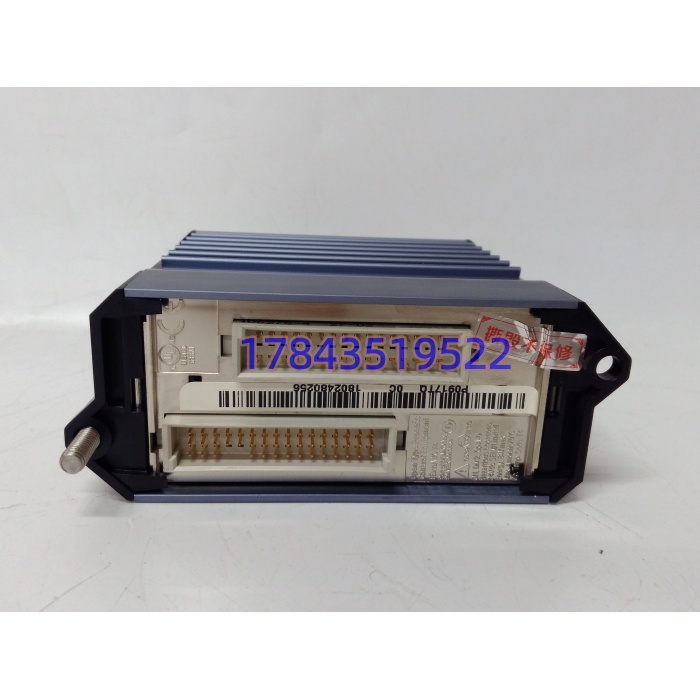

・型号：FBM215（部件号 P0917TQ）・品牌：Foxboro・系列：I/A‑Series Compact200 I/O 子系统
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | FBM215，部件编号 P0917TQ |
| 通道配置 | 8 通道隔离模拟输出 AO，点对点 HART 主站 |
| 输出信号 | 4‑20mA，每通道独立隔离电源；叠加 HART‑FSK 1200 波特数字信号 |
| 精度 | ±0.05% 满量程（4‑20mA） |
| HART 能力 | 支持 HART5/6/7，不支持 Burst 突发模式；单通道每秒 2 条报文 |
| 配套端子 | 必须搭配对应 TA 端子组件完成现场接线 |
| 系统兼容 | I/A Series、Foxboro Evo 控制系统，Compact200 机架背板总线 |
| 诊断能力 | 通道故障、回路短路、HART 通讯异常，面板 LED 通道状态指示 |
| 工作温度 | 0℃ ~ +60℃，满足 G3 恶劣环境等级（控制柜内） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20（模块本体，机柜内部安装） |
| 生命周期 | 原厂停产，无全新原厂订货渠道 |
产品介绍
FBM215 P0917TQ 是 Compact200 系列 HART 模拟输出卡，专门用来驱动现场 HART 阀门定位器。8 个通道互相隔离，既输出 4‑20mA 控制阀位，又可以通过 HART 读取阀门实际行程、报警、温度、设备信息，在 DCS 侧直接做设备管理，不用额外手持 HART 手操器到现场操作。
坦白讲，现场踩坑点不少：FBM214 是 HART 输入卡，FBM215 是 HART 输出卡，外形接近，很多人采购时混淆；同型号不同部件版本 P0917TQ、P0917VS，固件版本存在差异，要匹配现场 CP 控制器镜像版本。市面上多为拆机备件；高频故障：HART 调制解调芯片损坏、输出回路老化漂移、背板金手指氧化；面板状态灯正常，不等于 HART 双向通讯完好，仅 4‑20mA 正常，HART 读不到阀门参数是现场常见隐性故障。模块不能裸接现场电缆，必须配 TA 端子组件。
应用场景与行业案例
痛点切入：我在现场遇到过，FBM215 一旦故障，该卡下全部调节阀失去控制输出，工艺回路只能切手动操作。石化、化工大量老 I/A 装置还在运行，原厂停止硬件支持；备件硬件版本不匹配，模块能上线，但是 HART 报文通讯异常，只能 4‑20mA 基础控制，丢失阀门诊断数据。
典型场景
- 石油化工 DCS I/A‑Series 系统：HART 智能调节阀定位器控制与设备诊断。
- 煤化工装置 Foxboro Evo 系统：回路调节输出、阀门状态采集。
- 电厂化工水处理装置：智能执行机构 HART 输出控制。
- 制药、精细化工存量 Foxboro DCS 改造维护。
真实案例某化工装置 FBM215 部分通道 4‑20mA 输出正常，但 HART 读不到阀门诊断信息。现场人员误拿 FBM214（HART 输入卡）备件上机，模块可以插入机架，但硬件功能不匹配，完全无法输出控制信号。换回 P0917TQ 匹配固件版本备件，核对 I/A 系统硬件镜像版本，完成 TA 端子接线，逐个通道验证 4‑20mA 输出以及 HART 读写阀门参数，全部调节回路恢复完整功能。事后运维定规矩： 备件入库，严格核对 FBM 型号 + 部件号 P0917TQ，上机前校验 HART 双向通讯，不只是看模拟电流输出。
