描述
产品详情

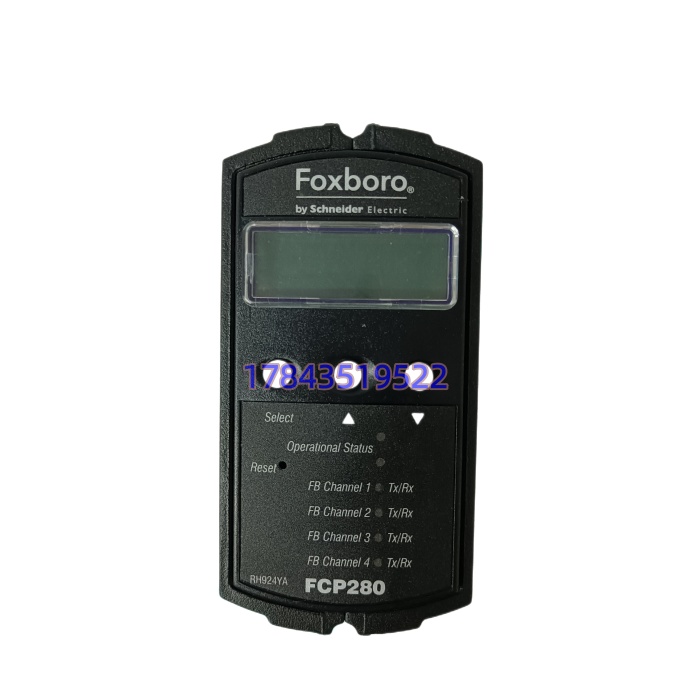

・型号：FCP280 RH924YA・品牌：FOXBORO（Schneider‑Electric）・系列：I/A‑Evo DCS
规格参数
| 参数项 | 参数值 |
|---|---|
| 物料号 | RH924YA（FCP280 控制器本体） |
| 配套底座 | RH924YL 水平安装底座；RH924YF 垂直安装底座paresource… |
| 处理器架构 | 32 位 RISC 嵌入式 SOC，带 ECC 内存纠错 |
| 内存配置 | 128MB SDRAM；128MB Flash 存储 |
| I/O 总线 | 4 路 HDLC 扩展现场总线，支持 FBM100、FBM200 系列模块，最大 128 块 FBM 模块paresource… |
| 系统通讯 | 双路 100M Mesh 控制以太网，支持铜缆 / 光纤适配器 |
| 冗余模式 | 支持单控制器；支持双模块容错冗余配置 |
| 固件特性 | 支持 OLUG 在线镜像升级，无需停机下装固件 |
| 供电 | 24VDC，由底座供电 |
| 工作温度 | -20℃~+60℃机柜内部，ISA G3 恶劣环境等级 |
| 储存温度 | -40℃~+70℃ |
| 相对湿度 | 5%‑95%，无凝露 |
| 重量 | 约 0.8kg（单模块） |
| 故障高发器件 | 以太网接口、现场总线驱动芯片、板载电解电容、底座连接器 |
| 硬件状态 | 原厂停产；市面流通 NOS 库存件、拆机校验备件 |
产品介绍
FCP280 RH924YA 是 I/A‑Evo 平台核心现场控制器，承担整套控制站内的闭环调节、联锁逻辑、顺序控制任务。4 路 HDLC 现场总线对接 FBM 系列 I/O 模块采集现场信号；双以太网接入 Mesh 控制网，和操作员站、其他控制器交换实时数据；支持双机热备冗余，单模块故障自动无扰切换。控制逻辑、测点数据库全部存放在本控制器 Flash 内部。
我在现场遇到过不少踩坑。控制器固件版本必须匹配 Evo 软件版本，软件版本过低，FCP280 无法入网。RH924YA 只是控制器本体，不含底座，底座分水平、垂直两种，不能混用。HDLC 总线终端电阻设置错误，会出现 FBM 模块随机失联。运行多年设备电解电容老化，会出现控制器随机重启。备件上机前必须完整备份控制数据库。
应用场景与行业案例
痛点切入：化工、电力 I/A‑Evo DCS，FCP280 一旦硬件损坏，该控制器下全部回路、全部 FBM 测点失效，工艺回路失去自动调节。型号已经停产，没有全新原厂供货；备件不能直接上机，固件版本、底座配套关系必须核对，否则无法投运。
典型场景‑ 化工装置 DCS 控制柜：回路调节、联锁逻辑、顺序控制，管理 FBM 模拟量、开关量模块。‑ 火电厂辅控 DCS 系统：锅炉辅机、水处理系统控制，支持冗余容错架构。‑ 炼油厂过程控制系统：大型装置多回路闭环控制。‑ 在运老系统维护：控制器死机、总线接口损坏，采购备件恢复控制站功能。
真实案例某化工厂 Evo DCS，FCP280 控制器随机死机，现场采购拆机 RH924YA 备件直接替换，底座沿用旧件，但是备件固件版本远高于站内软件版本，控制器无法接入 Mesh 网络。回退固件版本，核对底座连接器完好，下载备份控制数据库，控制器才正常投运。工程师事后感慨，DCS 控制器备件，不光核对型号，固件版本、底座配套、数据库备份缺一不可。
