FOXBORO FCP270 是 I/A Series 与 Evo DCS 的高性能容错型现场控制处理器，作为系统核心大脑，负责执行闭环调节、联锁逻辑、顺序控制与实时数据采集，是石化、电力、冶金等关键流程工业的核心控制单元。
采用PowerPC 603e 266MHz 处理器，搭载专有实时操作系统（RTOS），通过IEC 61508 SIL2功能安全认证，控制周期最快 10ms，确保高实时性与可靠性。支持双模块热备冗余，专利 “位对位匹配” 技术保障主备数据完全一致，故障切换时间＜100ms，无数据丢失、无控制中断。
单模块最多管理32 个 200 系列 FBM（现场总线模块），配合 FEM100 扩展可达128 个 FBM，同时兼容 100 系列 FBM，I/O 容量充足。双 FTE（容错以太网） 端口（10/100Mbps）支持冗余环网，搭配 RS-232 串口用于本地调试与 Modbus RTU 通信，多协议适配第三方设备。
压铸铝外壳，IP20 防护，适应 G3 级恶劣环境（高粉尘、强电磁干扰），支持无通风机柜安装，广泛用于高危 / 关键流程工业的核心控制场景。

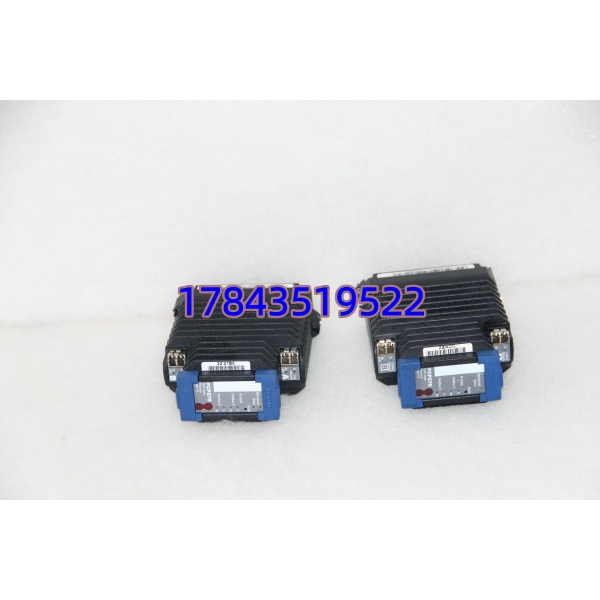

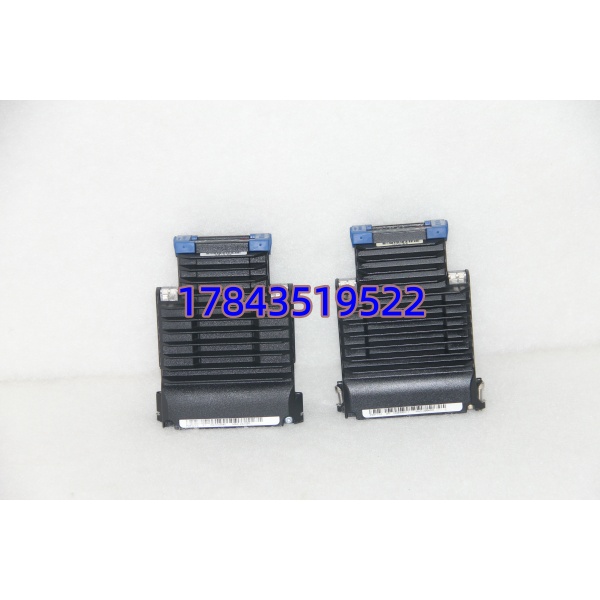

FCP270.
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FCP270（订货号 P0917YZ） |
| 处理器 | PowerPC 603e，主频 266MHz |
| 系统内存 | 256MB SDRAM |
| 非易失存储 | 128MB Flash（程序 / 配置存储） |
| 控制周期 | 最快 10ms（可配置） |
| I/O 扩展 | 原生 32 个 200 系列 FBM；FEM100 扩展至 128 个；支持 64 个 100 系列 FBM |
| 通信接口 | 2×FTE（Fault Tolerant Ethernet）10/100Mbps；1×RS-232 串口 |
| 冗余特性 | 双模块热备，切换时间＜100ms；电源冗余支持 |
| 安全认证 | IEC 61508 SIL2 |
| 操作系统 | Foxboro 专有 RTOS |
| 编程环境 | Control Configuration Studio（CCS），支持 IEC 61131-3（FBD/SFC 等） |
| 电源 | 24VDC ±10%，功耗≤8.5W |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，压铸铝外壳（G3 级环境） |
| 尺寸（长 × 宽 × 高） | 140mm × 165mm × 45mm |
| 重量 | 约 0.6kg |
| 安装方式 | I/A Series 标准机架插槽，支持热插拔 |

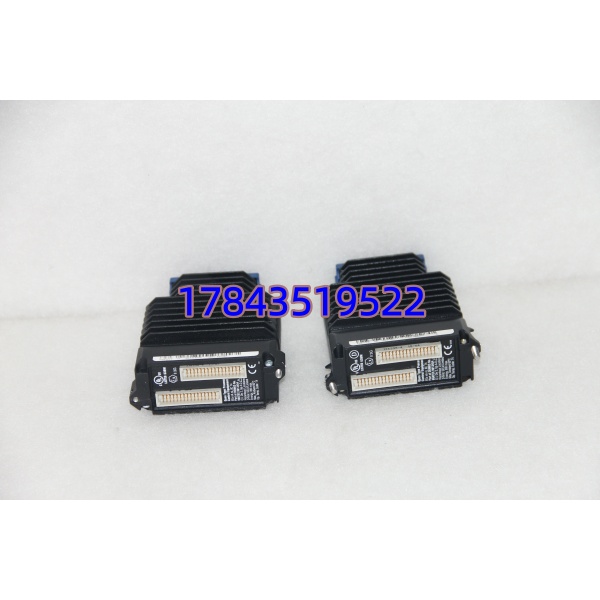

FCP270.
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 DCS 处于安全状态，解除相关联锁
- 断开机架电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 十字螺丝刀（PH1）、Fluke 万用表、防静电袋
- 手机（拍照记录旧模块接线、机架布局）
- 标签纸（标记网口、串口与电源端子号）
备份工作：
- 导出 DCS 配置至 U 盘与云端
- 拍摄旧模块冗余设置、IP 配置与接线端子照片
阶段二：拆卸旧模块（15 分钟）
- 松开模块前盖卡扣，轻按两侧取下
- 按标签逐一松开 FTE 网口、RS-232 串口与电源线缆，垂直拔出
- 按压模块底部导轨卡扣，垂直向外拔出（避免损伤背板连接器）
- 检查背板针脚无弯曲、无灰尘，用压缩空气清理（勿用手触碰）
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查询序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、变形，端子无氧化、无松动
- 附件核对：原厂说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：I/A Series 原装机架 + 冗余电源 + FBM 模块
- 通电自检：供电正常，无短路、无异常发热
- 配置下载：IP / 冗余 / FBM 参数可正常下载并保存
- 控制逻辑：执行闭环调节、联锁逻辑，动作准确、响应≤10ms
- 冗余验证：主备切换＜100ms，数据无丢失、控制无中断
- 通信测试：双 FTE 冗余稳定，RS-232 调试 / Modbus 通信正常
- 负载测试：满配置（128FBM）连续运行 24 小时，系统稳定无报警
- 生成 Test Report，附冗余切换日志与控制曲线
技术避坑指南
1. 冗余模式配置错误（高频翻车）
- 问题：主备切换失败、数据不一致或控制中断
- 避坑：
- 冗余对必须为同型号 / 同固件版本FCP270，配对后不可单独更换
- 双 FTE 网口需接同一对冗余交换机，IP 在同一网段且冗余协议匹配
- 案例：某项目主备固件版本不一致，切换后逻辑错乱；升级至统一版本后恢复正常
2. FBM 地址冲突或超出容量
- 问题：部分 FBM 无响应、数据跳变或模块报错
- 避坑：
- 原生最多 32 个 200 系列 FBM，FEM100 扩展后可达 128 个，不可超配
- FBM 地址需唯一不重复，组态时核对地址与物理槽位一致
- 新增 FBM 前先扫描总线，确认地址空闲
