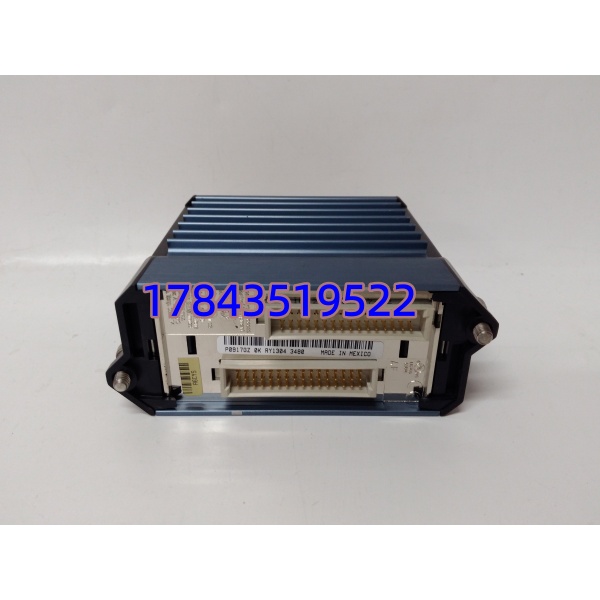

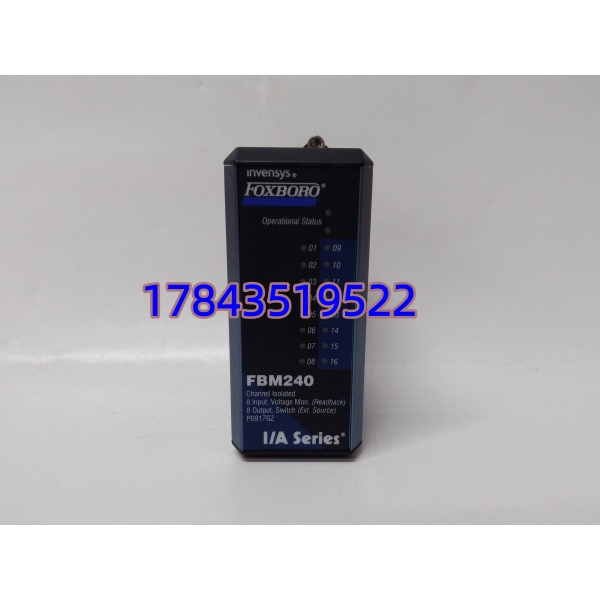

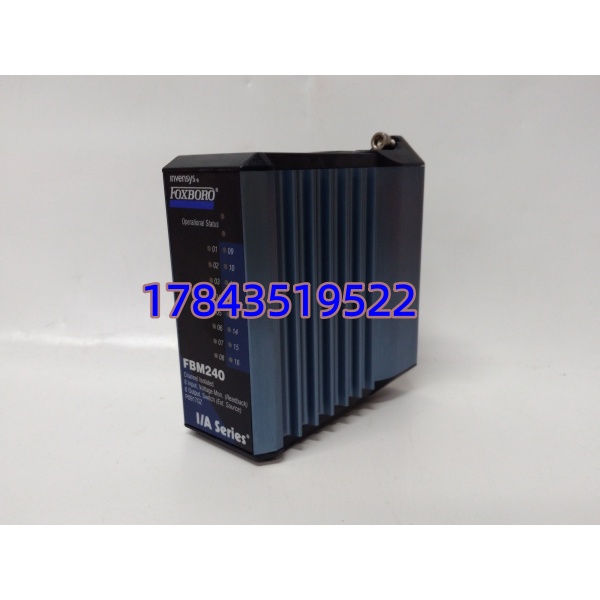

・型号：FBM240 P0917GZ
・品牌：Foxboro
・系列：I/A Series Compact200
规格参数
| 参数项 | 参数数值 |
|---|---|
| 供电电压 | DC24V +5%/-10% |
| 单模块最大功耗 | 5W，冗余配对合计 8.5W |
| 总线速率 | 2Mbps 冗余模块现场总线 |
| IO 通道配置 | 8 路 DO 继电器输出、8 路 DI 触点回读 |
| 通道隔离耐压 | 单通道对地 600VAC，1 分钟不击穿 |
| 输出负载能力 | 5A/10A 继电器（配套 RH917 系列端子板） |
| 输入监测电压区间 | 通态 15~60VDC，断态 0~5VDC |
| 板载存储 | 16MB SDRAM、32MB Flash 固件存储 |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20，仅控制柜内安装 |
| 安装方式 | 标准 DIN 导轨背板插槽 |
| 固件最低兼容版本 | V1.40N（故障安全功能启用要求） |
| MTBF 参考 | ＞8 万小时（原厂标准工况） |
产品介绍
FBM240 P0917GZ 属于 Foxboro Compact200 系列 DCS 现场总线模块，用于工业流程离散开关控制，适配泵、阀门、断路器等执行设备。模块自带独立回读回路，每一路输出继电器触点电压都会同步采集上传，程序自动比对指令输出与现场实际状态，触点粘连、断线会直接标记通道故障。
同系列普通 FBM 卡件无触点回读机制，继电器失效后系统无报警，容易造成设备误动作。这款模块支持一主一备冗余配对，两路总线独立通讯，单块模块故障时另一块无缝接管输出，不会中断现场开关控制。配套专用 RH917 系列端子底座，自带分路熔丝，单回路短路不会波及整张卡件通道。
应用场景与行业案例
痛点切入
我在化工装置维护时多次遇到无回读 IO 卡隐患：输出指令下发但继电器触点粘连，阀门持续动作，中控无任何异常提示，引发介质泄漏；高温机柜内模块总线单路断线，普通单模块 IO 直接丢输出，泵组联锁跳车；老旧系统无冗余备件，原厂订货周期 30 天以上，装置只能降负荷运行。
典型场景
- 炼化加氢装置：控制进料切断阀、放空电磁阀，回读触点状态确认阀门真实开关位置，规避泄漏风险。
- 火电厂辅控系统：引风机、给水泵断路器分合闸控制，冗余配置避免单卡故障导致辅机停运。
- 煤化工气化车间：高压氮气、煤浆管线联锁开关，宽温耐受厂房高温粉尘环境。
- 市政大型水处理：加药泵、排泥阀启停控制，回读校验防止阀门卡滞造成水质超标。
真实案例
某年产 60 万吨甲醇合成装置夜班出现联锁误报，中控显示切断阀已关闭，现场巡检发现阀门仍保持全开。原系统使用普通无回读 IO 卡，无法识别继电器触点粘连。更换两套 FBM240 P0917GZ 冗余模块，配套 RH917HU 端子底座，投用后程序实时比对输出指令与回读信号。一周后其中一路输出继电器老化粘连，模块直接报通道 BAD，中控弹出弹窗预警，运维人员提前停机更换继电器，避免甲醇介质外泄。装置后续统一替换全部关键联锁点位 IO 为 FBM240，并常备两块同款备件。
