产品详情

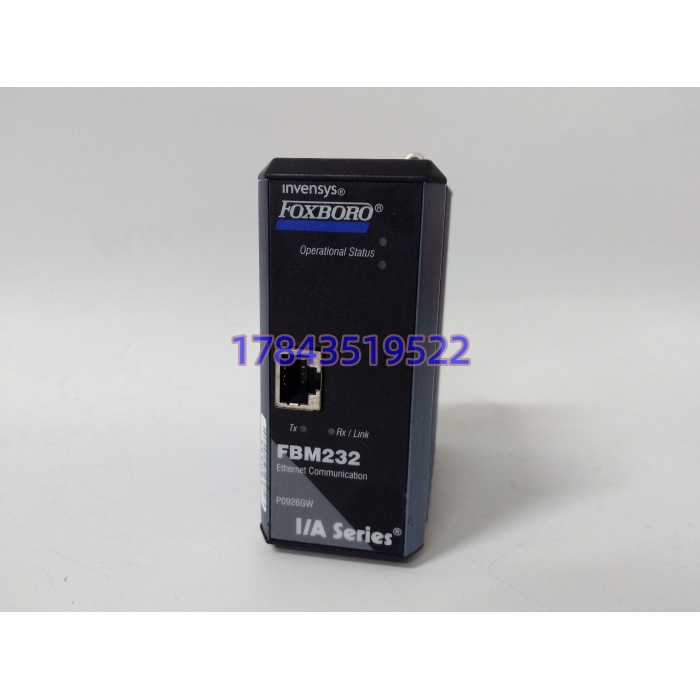

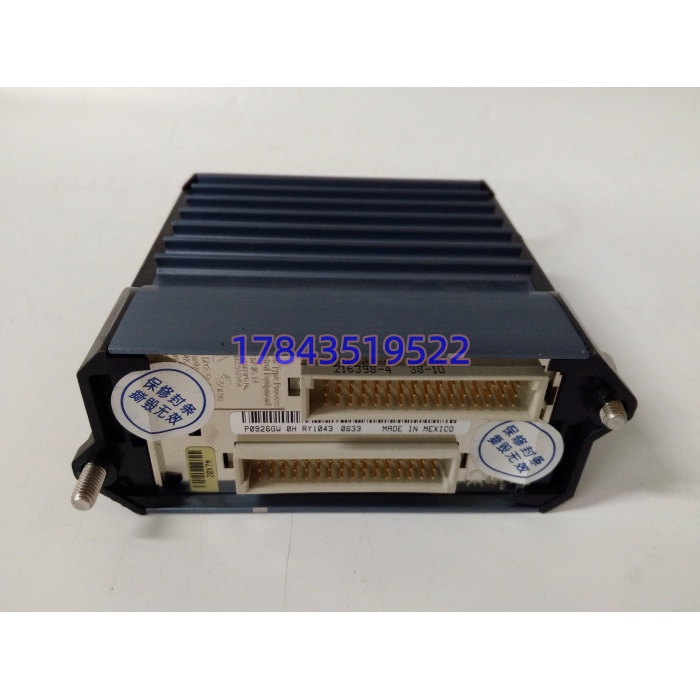

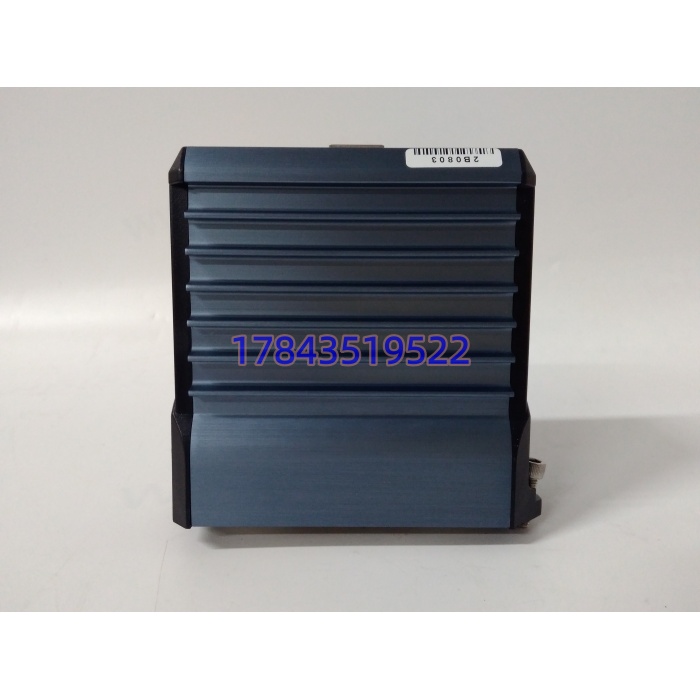

・型号：FBM232 P0926GW・品牌：Foxboro（施耐德旗下）・系列：I/A Series DCS
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 模块全称 | FBM232 FDSI 现场设备系统集成模块 |
| 物料编号 | P0926GW |
| 以太网接口 | 单 RJ45，10/100BASE-T 自适应 |
| 外设接入上限 | 最多 64 台以太网现场设备 |
| DCI 数据连接上限 | 2000 个数据接口块 |
| 背板总线 | 冗余 2Mbps 模块现场总线，适配 FCP270/FCP280、FCM100E/Et |
| 供电规格 | 24VDC，允许 + 5%/-10% |
| 最大功耗 | 7W |
| 支持协议驱动 | Modbus TCP、EtherNet/IP 等，驱动软件可下载加载 |
| 环境等级 | Class G3 恶劣工业环境 |
| 工作温度 | 0℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装方式 | FBM 标准机架插槽安装 |
| 认证资质 | CE、UL、ATEX Ex nA IIC T4（以原厂证书为准） |
| 最小扫描周期 | 500ms |
产品介绍
FBM232 P0926GW 是 I/A Series 系统专用 FDSI 以太网集成模块，作为 DCS 与第三方以太网设备的数据网关。模块前端 RJ45 口接入交换机，对接变频器、智能变送器、第三方 PLC，通过可下载协议驱动完成数据解析，再经由冗余背板总线把变量送入 DCS 控制数据库。
坦白讲，很多改造项目容易把 FBM232 和串口型 FBM224 混淆。FBM232 走以太网，点位容量更大；硬件本身通用，通信能力取决于加载的驱动文件，同硬件不加载对应驱动无法正常通讯。硬件外观一致，但不能直接拿来替代串口 FBM 卡件。
应用场景与行业案例
现场常见故障：通讯模块网口电路老化，第三方测点批量断联，操作人员容易误判交换机或者网线问题，反复排查网络延误检修窗口。
- 煤化工装置 I/A DCS 系统，接入循环水泵变频器 Modbus TCP 数据。
- 火电自备电厂改造项目，存量 DCS 新增智能仪表通讯点位，无需新增控制器。
- 炼油催化装置，对接第三方压缩机控制系统，双向读写工艺参数。
- 水处理大型 DCS 扩容，多台第三方 PLC 集中接入，节省网关机柜空间。
真实案例：某石化厂区 I/A 系统，循环水变频器数据全天间歇性批量丢失。排查交换机、网线均无异常，最终锁定 FBM232 网口收发电路老化。利用装置检修窗口更换同型号 P0926GW 模块，导入原有 XML 通讯配置文件，所有变频器测点持续稳定上传。现场工程师总结：网关类 FBM 属于单点关键备件，单卡承载上百个工艺点，建议预留库存。
