描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 电源 | 24V DC（9–32V DC 宽压） |
| 功耗 | 约 7W |
| 串口 | 4 个独立可配置端口 |
| 串口标准 | 每口可选 RS-232/RS-422/RS-485 |
| 波特率 | 最高 115.2 kbps |
| 协议支持 | Modbus RTU/ASCII、HART、Foxboro 专有协议 |
| 连接能力 | 最多 64 个 RS-485 设备；或 4 个 RS-232/422 设备 |
| 数据容量 | 最多 2000 个 DCI 块连接 |
| 隔离 | 每端口 1500V RMS 电气隔离 |
| 工作温度 | -40°C ~ +70°C（G3 级恶劣环境） |
| 防护等级 | IP20（机柜安装） |
| 安装 | 标准 DIN 导轨 |
| 认证 | CE、UL、cUL、ATEX、IECEx |
产品深度介绍

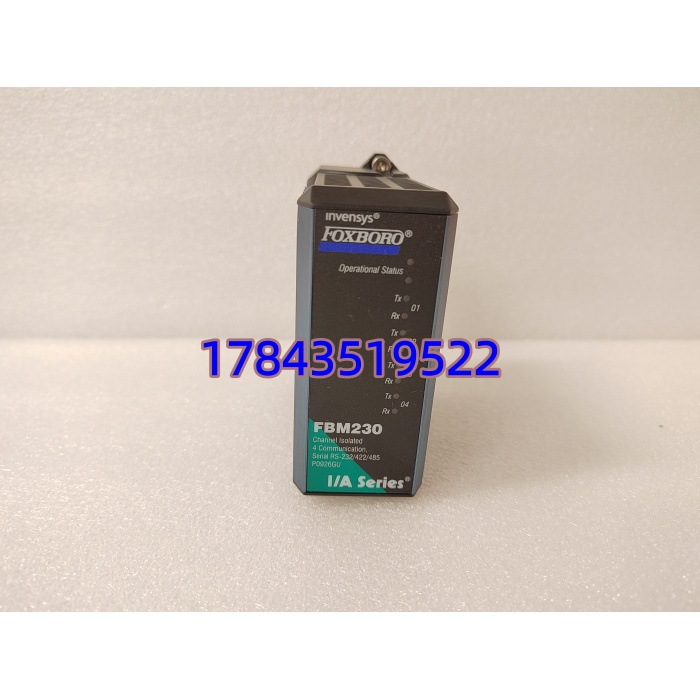

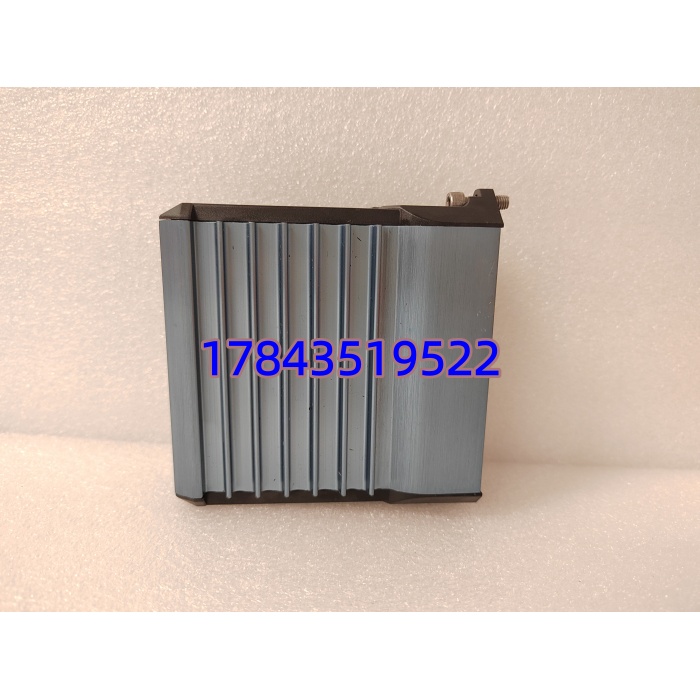

FBM230 P0926GU 是 Foxboro I/A Series DCS 的多串口通信网关，用于将各类串口仪表、变频器、PLC 等接入 DCS，是系统与现场串行设备的核心桥梁。
- 4 口独立配置：每口可软件设为 RS-232/422/485，适配不同设备，无需额外转换模块。
- 多协议兼容：内置 Modbus、HART 等协议栈，支持老设备平滑接入新系统。
- 工业级可靠性：G3 级环境耐受（高温、粉尘、强电磁干扰），端口隔离保护，避免地环路干扰。
- 即插即用：标准 DIN 导轨安装，兼容 Foxboro I/A 系列机柜，配置软件集成于 DCS 工具链。
典型应用场景
- 化工 / 石化：连接温度 / 压力 / 流量串口仪表、分析仪器，数据上传 DCS。
- 电力：发电机组串口辅机、励磁系统、PLC 与 Foxboro DCS 通讯。
- 水处理：串口水质分析仪、加药控制器、泵类变频器集成。
- 冶金：轧机串口仪表、编码器、第三方 PLC 数据交互。
核心卖点与差异化
- 一口多用：4 口独立 RS-232/422/485，替代多块单口卡，节省机柜空间与成本。
- 协议全覆盖：Modbus RTU、HART、ASCII 及 Foxboro 私有协议，新旧设备无缝集成。
- 强隔离抗干扰：每口 1500V 隔离，恶劣工况下通讯稳定、零丢包。
- 大容量连接：单模块带 64 个 RS-485 节点，适合大规模仪表集群。
- 原装品质保障：全新原装，1 年质保，可提供出厂测试报告与溯源凭证。
替换与兼容建议
✅ 直接替换
- FBM230 P0926GU → 同型号不同批次
- 完全兼容，直接插拔，配置不变。
⚠️ 升级替代
- FBM230 → FBM231（增强型）
- 差异：FBM231 支持以太网 + 双串口，速率更高，价格高约 30%。
- 适用：需以太网通讯或更高带宽的场景。
❌ 不兼容
- 不可与 Foxboro FBM232/233 互换（接口、协议、驱动不匹配）。
技术避坑指南
- 端口模式错配
- 问题：RS-485 设为 RS-232，通讯失败。
- 避坑：更换前记录原端口模式；新模块按原配置逐项设定。
- 终端电阻未接
- 问题：RS-485 总线两端无 120Ω 电阻，信号反射、数据乱码。
- 避坑：仅总线首尾节点接终端电阻；用软件扫描通讯状态确认。
- 供电不稳
- 问题：电压 <9V 或> 32V，模块掉线、端口烧毁。
- 避坑：配 24V 稳压电源，预留 20% 功率余量。
- 静电损坏端口
- 问题：干燥季节静电击穿串口。
- 避坑：操作戴防静电手环，模块存防静电袋。
