描述
产品深度介绍
FOXBORO FBM224 是 I/A Series 与 Evo 系统的高性能 Modbus RTU 主站通信模块，作为 DCS 与第三方设备（PLC、智能仪表、变频器、远程 IO）的桥梁，实现异厂商数据无缝集成。模块提供4 个独立可配置串口，每个端口可软件选择 RS-232/422/485，支持端口冗余（1&2、3&4 组合），适配双端口设备，提升链路可靠性。
单模块最多管理64 个 Modbus 从站，支持 01/02/03/04/05/06/15/16 等常用功能码，数据交互高效稳定。采用压铸铝外壳，适应 G3 级恶劣环境；支持热插拔与冗余供电，满足工业高可用要求。广泛用于石化、电力、水处理、冶金等场景，解决多品牌设备互联互通问题。

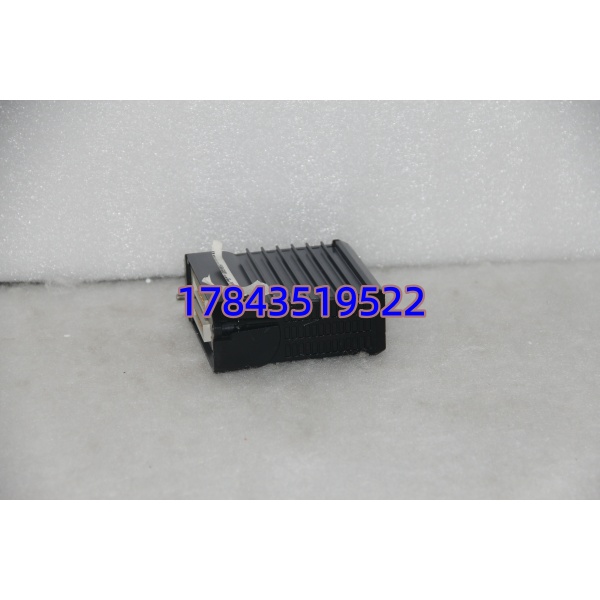

FBM224
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM224（P0926GG） |
| 功能 | Modbus RTU 主站通信接口 |
| 端口数 | 4 个独立串口（COM1~COM4） |
| 接口类型 | 每端口可选 RS-232/RS-422/RS-485 |
| 波特率 | 1200~115200 bps（可配置） |
| 从站容量 | 单模块最多 64 个 Modbus 从站 |
| 功能码支持 | 01/02/03/04/05/06/15/16 |
| 冗余特性 | 端口冗余（1&2、3&4 可设为冗余对） |
| 通信协议 | Modbus RTU（主站模式） |
| 电源 | 24VDC ±10%，功耗≤10W |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，压铸铝外壳（G3 级环境） |
| 尺寸（长 × 宽 × 高） | 140mm × 165mm × 45mm |
| 重量 | 约 0.6kg |
| 安装方式 | I/A Series 标准机架插槽，支持热插拔 |
FBM224
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查询序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、变形，端子无氧化、无松动
- 附件核对：原厂说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：I/A Series 原装机架 + 冗余控制器
- 通电自检：供电正常，无短路、无异常发热
- 端口配置：4 个端口分别配置 RS-232/422/485，参数可正常下载
- 从站通信：接入 Modbus 从站，读写数据准确，响应时间≤100ms
- 冗余验证：端口冗余切换测试，无数据丢失
- 负载测试：满负载（64 从站）连续运行 24 小时，通信稳定
- 生成 Test Report，附端口日志与测试曲线
- 电气参数测试
- 绝缘电阻：500V 摇表≥10MΩ
- 接地连续性：＜0.5Ω
- 串口耐压：信号对地 500VAC 1 分钟无击穿
- 固件与配置验证
- 固件版本适配 I/A Series V6.5+ / Evo 系统
- 备份配置参数，存档端口设置照片
- 最终质检与包装
- 质检员签字，贴 QC Passed 标签
- 防静电袋密封，气泡膜包裹入加厚纸箱
- 附质检报告、合格证，全程可追溯
技术避坑指南
1. 端口类型配置错误（高频翻车）
- 问题：用 RS-232 接 485 设备，通信失败或乱码
- 避坑：
- 接线前确认从站接口类型，端口配置与硬件一致
- RS-485 注意极性：A/B 线不可接反，终端电阻（120Ω）按需接入
- 案例：某项目误将 RS-485 设为 RS-232，通信超时；重新配置后恢复正常
2. 从站地址冲突
- 问题：部分从站无响应或数据跳变，地址重复
- 避坑：
- 规划从站地址（1~247），避免重复
- 组态时核对地址与从站设置一致
- 用 Modbus 扫描工具检测地址冲突
3. 忽略防静电保护
- 问题：静电击穿串口芯片，端口无法通信
- 避坑：
- 操作必须戴防静电手环并可靠接地
- 模块取出后放防静电垫，避免直接接触金属机柜
- 冬季干燥环境先触摸接地金属释放静电
4. 冗余端口接线错误
- 问题：冗余切换失败，链路中断
- 避坑：
- 冗余对为 1&2、3&4，不可跨组冗余
- 冗余端口需接同一从站的双接口，参数完全一致
- 测试时模拟主端口断线，验证自动切换
常见问题解答（FAQ）
Q1：FBM224 支持 Modbus TCP 吗？
A：不支持 TCP，仅支持Modbus RTU 主站（串口通信）。需连接 TCP 设备时，需额外配置 Modbus TCP 转 RTU 网关。
Q2：FBM224 的 4 个端口可以同时用不同接口类型吗？
A：可以。每个端口独立配置，例如 COM1=RS-232、COM2=RS-485、COM3=RS-422、COM4=RS-485，灵活适配多类型设备。
Q3： 能连接多少个 Modbus 从站？
A：单模块最多64 个从站，平均分配到 4 个端口（每端口 16 个）；支持按端口分组管理，优化扫描效率。
Q4：更换 后需要重新组态吗？程序会丢失吗？
A：同型号替换无需重新组态，配置存在控制器，模块不存数据。更换后系统自动识别加载参数，上电即运行；固件版本不同时建议核对兼容性。
Q5：质保期多久？出现质量问题怎么处理？
A：12 个月质保（自发货日起），全新原装，支持原厂溯源。
- 质保范围：非人为硬件故障、出厂缺陷导致的通信异常、端口损坏
- 不含范围：静电击穿、进水、超压、摔落、线缆接错等人为损坏
- 售后流程：故障提供照片 / 视频，远程协助诊断；1 年内非人为故障，免费更换或维修，承担往返运费。
