描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 主型号 / 物料号 | FBM219 / P0916RH |
| 适配系统 | Foxboro I/A Series、Evo Compact DCS，搭配 FCP270/FCP280 控制器 |
| I/O 通道配置 | 24 路离散输入 DI，8 路离散输出 DO |
| 支持信号电压 | 15–60V 直流、120V 交流 / 125V 直流、240V 交流，兼容干触点 |
| 电气隔离 | 通道分组光电隔离，耐受 500V 瞬态电压 |
| 单通道输出负载 | 直流 30V 最大 0.25A，交流 120/240V 最大 5A |
| 信号响应 | 全通道响应时间＜20ms，输入滤波时长软件可组态 |
| 整机供电 | 机架背板 24V DC，电压浮动 ±10% |
| 整机功耗 | ≤6 W |
| 环境等级 | G3 恶劣工业环境，0 ℃ ~ +60 ℃，无凝露无强腐蚀气体 |
| 安装方式 | 标准 200 系列机架插槽直插，适配 RH101AA 底座 |
| 配套端子组件 | RH916TA 系列专用 TA 端子底座，内置限流、保险、继电器回路 |
| MTBF | 196,000 小时 |
| 适用工况 | 炼油、化工、电厂、水处理 DCS 阀门、泵、风机状态采集与驱动 |
产品深度介绍

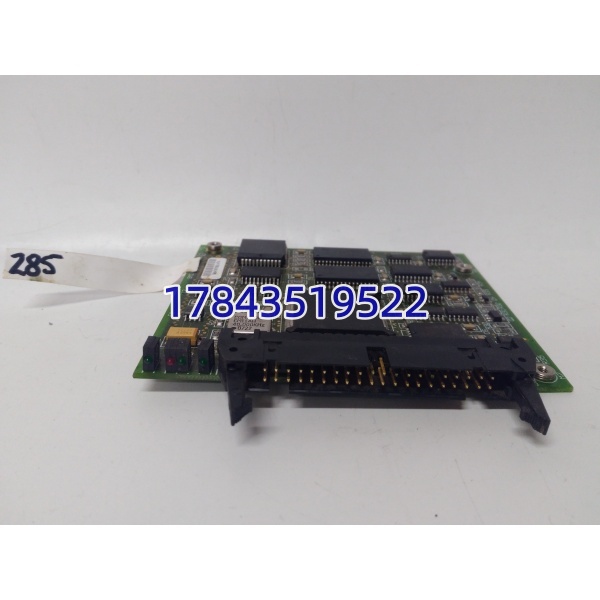

Foxboro FBM219 P0916RH 是 I/A 200 系列混合型开关量总线模块，一块卡同时实现 24 路现场设备状态采集与 8 路阀门、接触器驱动输出，大幅减少控制柜卡件数量与布线工作量。模块分组光电隔离设计，可抵御车间变频器、大功率电机启停带来的电磁干扰；支持多种交直流电压触点信号，输入防抖滤波可在上位组态软件自由设置，避免点位误跳报故障。输出通道带过流限流保护，可直接驱动小型电磁阀、风机接触器，搭配 RH916TA 端子底座集成保险与功率继电器，无需额外中间转接。整机兼容老式 100 系列 FBM 系统升级改造，存量 I/A 装置单卡故障可直接插拔替换，导入点位映射与滤波参数即可恢复全线开关量监控。
技术避坑指南
1. 固件版本与 I/A 组态软件不匹配
问题：新模块固件版本过高或过低，工程下载校验报错，点位采集、输出驱动全部失效。
避坑：拆机前读取旧模块固件版本，采购同步匹配对应固件批次模块，或升级本地 I/A 组态软件至兼容版本。
真实案例：某化工装置更换 FBM219 未核对固件，调试 6 小时组态持续报错，降级固件重新导入点位映射后，DI/DO 全部正常交互。
2. 现场信号线缆双端接地引入干扰跳点
问题：泵阀触点信号线两端屏蔽层全部接地，车间大功率电机投切产生强电磁干扰，点位随机跳变，联锁频繁误触发。
避坑：仅控制柜 TA 端子侧屏蔽层单点接地，现场设备端屏蔽层悬空，选用双绞屏蔽专用开关量线缆。
3. 混用纯 DI 卡 FBM217 替代混合 I/O 卡
问题：分不清 24DI+8DO 混合卡与纯输入卡硬件差异，使用 FBM217 替换 FBM219，现场 8 路阀门驱动点位完全失去控制，联锁失效避坑：认准完整型号 FBM219 P0916RH，存在输出控制回路场景不可选用纯输入 I/O 卡
4. 未备份 I/O 点位映射工程直接拆机
问题：停机检修仅截图实时点位状态，未导出整套 I/A 点位组态，旧模块拆下后全部通道地址、滤波参数丢失，需要逐条重新分配点位，停机时长翻倍避坑：更换操作第一步完整导出上位机工艺工程，电脑、U 盘双份备份留存
5. 带电插拔击穿通道隔离调理电路
问题：为压缩停机时间不断电拔插模块，现场总线浪涌击穿多路 DI/DO 隔离通道，全新 FBM219 直接报废，原厂长周期排单拉长化工装置停工窗口避坑：更换全程执行整机断电、静置放电流程，严格遵守 Foxboro I/A DCS 检修安全规范
