描述
产品详情

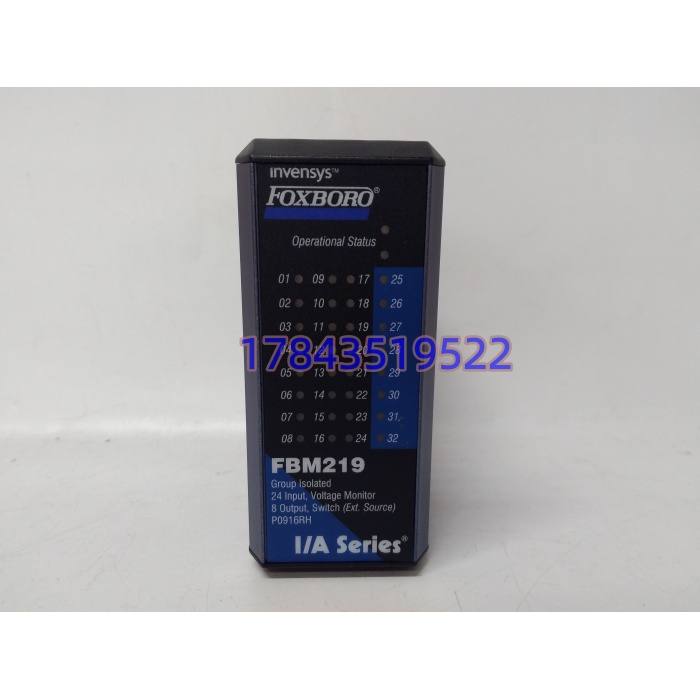

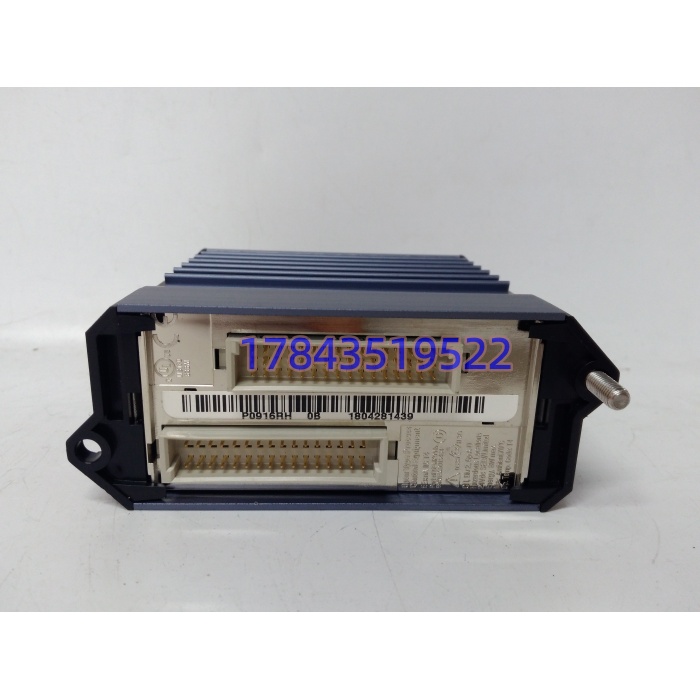

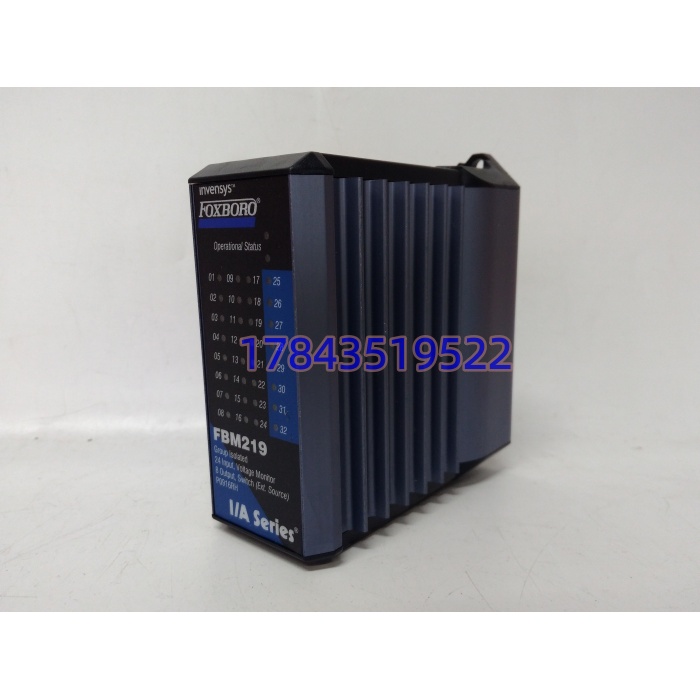

・型号：FBM219 P0916RH・品牌：Foxboro 福克斯波罗・系列：I/A‑Series DCS FBM200 现场总线组件
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 通道配置 | 24 路离散输入 DI，8 路离散输出 DO |
| 支持信号 | 15‑60VDC；120VAC/125VDC；240VAC，由 TA 端子组件决定信号等级 |
| 隔离方式 | I/O 按组隔离，非通道点对点隔离 |
| 功能配置 | 输入滤波时间、故障安全回退、持续 / 脉冲输出可软件组态 |
| 环境等级 | G3 恶劣工业机柜环境适用 |
| 通讯 | FBM 现场总线，对接 I/A‑Series 控制器 |
| 面板指示 | 每通道状态 LED、模块运行故障指示灯 |
| 供电 | FBM 背板供电，整机最大功耗 8.5W |
| 安装 | FBM 标准底板安装，可适配 100 系列转换支架 |
| 工作温度 | 0℃ ~ +60℃（机柜内部） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，仅限机柜内使用 |
| 配套部件 | TA 端子组件（不同电压信号需要对应 TA）、FBM 底板、总线电缆 |
| 生命周期 | I/A‑Series 老平台 EOL 停产，原厂只提供有限维修服务 |
产品介绍
FBM219 P0916RH 是 I/A‑Series 系统大点数开关量 FBM 模块，24 点输入采集阀门回讯、泵运行 / 停止、联锁状态，8 点输出驱动继电器，实现设备启停、联锁动作。它一大特点是搭配不同 TA 端子组件，可兼容早年 100 系列 FBM 的信号回路，老系统改造时不用大规模改动现场接线。坦白讲，国内大量石化、化肥老 I/A 装置在用该卡件。现场最常见故障：外部交流信号窜入造成部分通道烧毁；底板连接器氧化接触不良；TA 端子保险丝熔断误报通道故障。TA 端子组件必须和现场信号电压匹配，混用会直接烧坏模块通道。整套硬件已经停产，没有全新量产，很多工厂备拆机校验备件，避免卡件损坏造成大批电机、阀门失去监控。模块本身不存储 DCS 控制策略，组态保存在 CP 控制器。
应用场景与行业案例
痛点切入：我在现场遇到过该模块外部强电窜入，烧毁 6 个 DO 输出通道，8 台泵的联锁输出失效。装置不能随便停机，原厂订货周期很长，只能临时改线挪至备用 FBM 通道，维护工作量很大。典型场景：
- 炼化 I/A‑Series DCS，精馏、反应工段泵、阀门开关量采集与联锁输出。
- 化肥煤化工存量 Foxboro DCS 系统，大量电机设备顺序逻辑控制。
- 电厂化工自备厂辅机 DCS，风机、水泵状态采集与联锁。
- 老装置升级项目，用来兼容原有 100 系列 FBM 现场接线，减少改造工程量。
真实案例：某化工厂合成车间，FBM219 P0916RH 因现场接线故障，高压窜入，5 个 DI、3 个 DO 通道烧毁，多台泵回讯和联锁输出丢失。现场无备用 FBM 模块，调货周期 24 天。故障期间，把关键联锁点迁移至备用 FBM 模块，屏蔽故障通道，工艺限制相关设备操作。备件到货后，配套原有 TA 端子，全部通道做通断校验，投运后恢复全部控制点，事后将 P0916RH 划入 B 类 DCS 备件台账。
