产品深度介绍
FOXBORO FBM215 是 I/A 系列 DCS 系统的HART 智能模拟量输出模块，专为石油化工、电力、冶金等流程工业的智能阀门、定位器、变频器控制设计。作为 DCS 与现场智能设备的桥梁，它在标准 4-20mA 模拟信号上叠加 HART 数字信号，双向读写智能设备参数（如量程、报警、诊断），是智能仪表管控的核心备件。
模块采用每通道独立 FSK 调制解调器，支持 HART 5/6/7 版协议，点对点半双工 1200bps 通信，每秒 2 条报文，最远传输距离 3000 米。全通道电气隔离（通道间 / 对地 500VDC），杜绝共模干扰与地环流影响；13 位高精度 DAC，电流输出精度达 ±0.05% FS，负载能力 750Ω，适配各类智能执行器。压铸铝外壳，IP20 防护，适配 ISA G3 级恶劣环境，支持热插拔与冗余供电，在线更换无需停机。

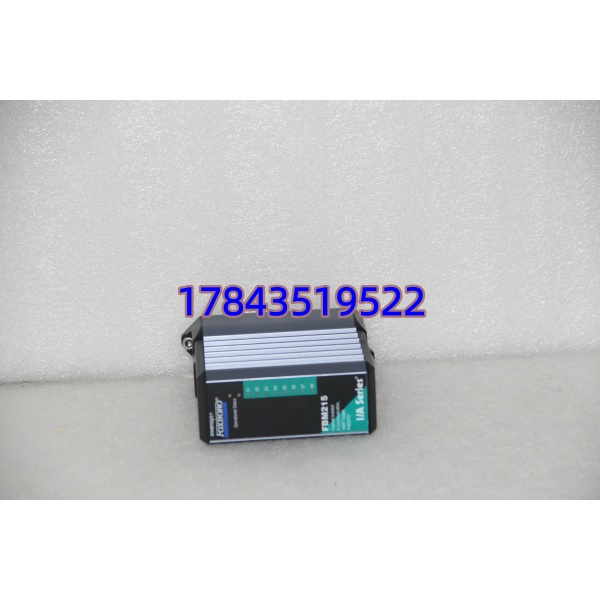

FBM215
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM215（P0922VU/P0917TQ） |
| 模块类型 | HART 模拟量输出模块（AO+HART） |
| 通道数量 | 8 通道（全隔离，独立配置） |
| 输出信号 | 4-20mA 模拟 + HART FSK 数字叠加 |
| HART 协议 | 兼容 HART 5/6/7 版，点对点通信 |
| 分辨率 | 13 位 DAC |
| 精度 | ±0.05% 满量程（25°C，4-20mA） |
| 隔离电压 | 500VDC（通道间 / 通道对地） |
| 通信速率 | 1200bps，半双工，每秒 2 条报文 |
| 负载能力 | 最大 750Ω（24VDC 供电） |
| 诊断功能 | 短路保护、开路检测、HART 通信故障报警 |
| 热插拔 | 支持（在线更换不影响系统） |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20，压铸铝外壳（G3 级环境） |
| 尺寸（高 × 宽 × 深） | 114mm × 45mm × 104mm |
| 重量 | 约 0.6kg |
FBM215
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统冗余运行，热插拔单模块不影响生产。
- 佩戴防静电手环，防静电垫操作，避免静电损坏模块。
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
备份与检查
- 拍照记录旧模块接线与机架布局；核对现场设备为 4-20mA 或 HART 智能型。
阶段二：拆卸旧模块（10 分钟，支持热插拔）
- 标签标注每根线缆端子号（如 CH1+、CH1-）。
- 逆时针松端子螺丝，轻拔线缆，避免损伤针脚。
- 按压上下卡扣，垂直拔出模块（无需断电）。
- 检查背板针脚无弯曲 / 氧化，压缩空气清灰（禁手触）。
阶段三：安装新模块（15 分钟）
- 核对型号FBM215，外观无破损、防静电袋完好。
- 对准插槽垂直插入，卡扣 “咔哒” 锁定，与邻模块对齐。
- 按标签接线：
- 4-20mA 设备：接 CHx+（+24V）、CHx-（信号负）
- HART 设备：同模拟接线，模块自动叠加 HART 信号
- 屏蔽层单端接地；扭矩 0.5N・m 拧紧端子，轻拉确认牢固。
自检清单
- 接线正确无松动，屏蔽接地规范
- 模块卡扣锁定、无倾斜
- 机架内无遗留工具
阶段四：上电测试（15 分钟，热插拔无需重启）
- 插入后系统自动识别，无需重配置。
- LED 指示灯：RUN 绿常亮（正常）；ERR 红闪（故障，查接线 / 配置）。
- I/A 软件扫描识别模块，核对固件版本。
- 输出 12mA/20mA 标准信号，精度误差≤±0.05%；HART 通信读写设备参数正常。
- 带载运行 30 分钟，无报警、通讯稳定后，记录序列号与更换时间。
⚠️ 常见上电问题
- 通讯失败：核对背板连接、机架地址、软件配置。
- ERR 常亮：输出短路 / 开路、HART 设备不兼容，排查回路。
- HART 无通信：检查接线极性、负载电阻（250Ω）、设备 HART 版本。
常见问题解答（FAQ）
Q1：FBM215 支持热插拔吗？
A：支持。专为 I/A 冗余架构设计，在线热插拔无需停机，更换后系统自动识别，不影响其他模块，减少维护时间。
Q2：FBM215 和 FBM204/FBM206 有什么区别？
A：功能定位不同，不可直接替换。FBM215 是HART 智能 AO 模块（8 通道，4-20mA+HART）；FBM204 为普通 4-20mA AO（无 HART），FBM206 为高密度 AO（16 通道，无 HART）。引脚、软件配置不兼容，替换需重编程序。
Q3： 能和老款 I/A 机架兼容吗？
A：完全兼容。适配所有 I/A 机架（老款 / 新款），无需升级背板 / 电源，替换后下载原程序即可运行，无需重编译，适配老系统改造。
Q4：质保期多久？售后流程？
A：全新原装质保 12 个月（发货日起），质保非人为硬件故障（输出异常、通讯故障）。人为损坏（静电、进水、错接）不在质保内。售后：① 故障照片 / 视频；② 远程诊断；③ 质保期内非人为故障免费更换 / 维修。
Q5：如何辨别全新原装 ？
A：警惕翻新件，3 点辨原装：
- 包装：原厂防静电袋未拆，带装箱单、合格证、序列号标签。
- 外观：电路板无维修痕迹（无飞线 / 重焊），接口针脚无划痕 / 氧化。
- 溯源：序列号可在施耐德官网查生产日期与授权信息。我们供应的 均为全新原装，提供全套溯源资料与质检报告。
