Foxboro FBM212 P0914XL | I/A 系列 14 通道热电偶输入模块

描述

关键技术规格

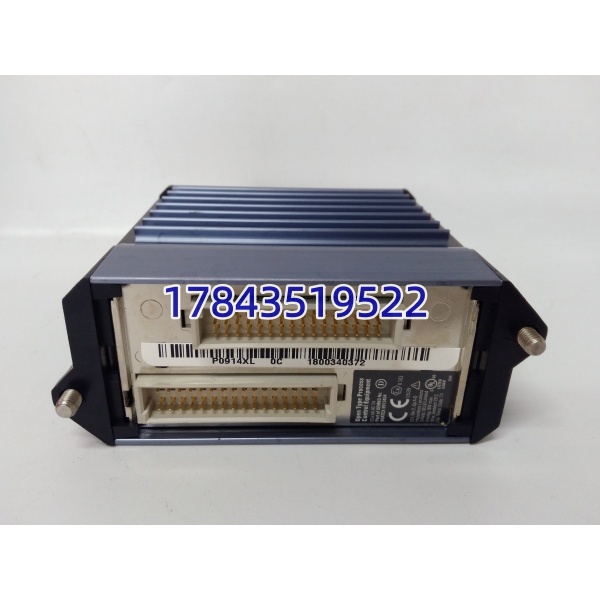

Foxboro FBM212 P0914XL

产品深度介绍

Foxboro FBM212（P0914XL）是 I/A Series DCS 系统的专用高精度温度采集模块，专为工业现场多点、高精度温度监测设计。模块集成 14 路差分隔离输入，兼容所有标准热电偶，内置 RTD 冷端补偿通道，大幅提升低温测量精度。采用 Sigma-Delta 转换技术，有效抑制工业噪声，铝制外壳符合 ISA S71.04 标准，适配化工、电力等恶劣环境。支持热插拔与冗余配置，是连续生产系统温度控制的核心 I/O 单元。

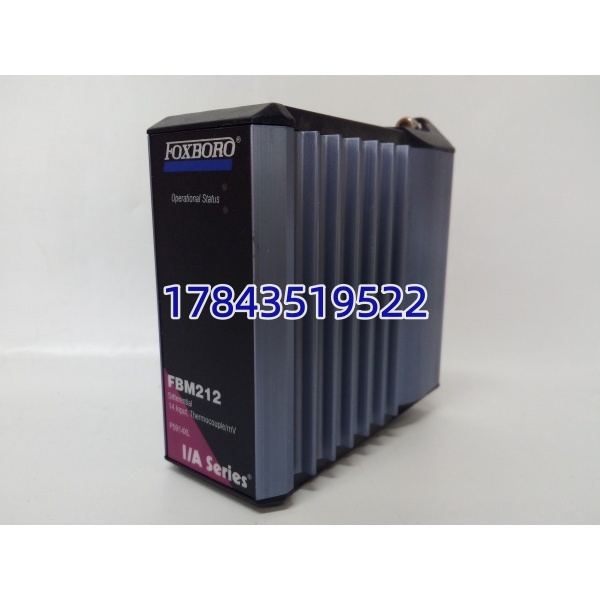

Foxboro FBM212 P0914XL

应用场景与行业案例

工程痛点描述

工业过程（如化工反应釜、锅炉、热处理炉）常需多点高精度温度监测，普通模块易受干扰、冷端补偿不准，导致温度偏差大、产品质量不稳定。

典型应用场景

1. 化工行业 – 反应釜温度控制用于聚合釜、精馏塔的多点温度监测，支持 K/S 型热电偶，保障反应温度稳定，提升产品纯度。
2. 电力行业 – 锅炉与汽轮机监测采集过热器、再热器、汽轮机轴瓦温度，14 通道可覆盖全关键测点，保障机组安全运行。
3. 冶金行业 – 热处理炉温控制适配退火炉、淬火炉的高温测量，R 型热电偶支持 1600℃，隔离设计抗炉窑强电磁干扰。
4. 能源行业 – 焚烧炉温度监控用于垃圾焚烧、危废处理炉的温度闭环控制，确保燃烧充分、达标排放。

真实案例

案例：某化工园区聚合装置温度改造去年 9 月，华东某化工企业聚合装置原温度模块精度差，波动超 ±2℃，导致批次合格率仅 92%，日均损失超 5 万元。原厂改造需 4 周，影响生产计划。我们提供全新原装 FBM212（P0914XL）现货，2 天内送达。技术人员现场更换后，温度波动控制在 ±0.3℃内，批次合格率提升至 99.8%，月减少损失超 150 万元。仪表主管反馈：“FBM212 的隔离抗干扰与冷端补偿，彻底解决了原系统的温度漂移问题。”

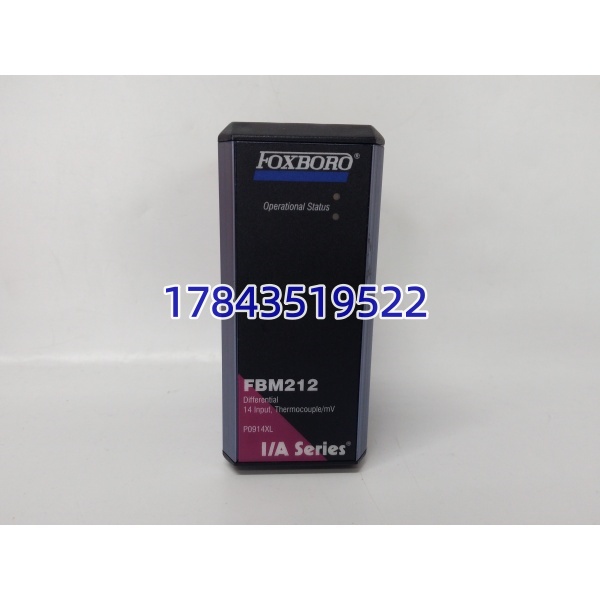

Foxboro FBM212 P0914XL

质量透明化检测流程

1. 入库验收检测

• 来源追溯: 核对原厂装箱单、序列号，确认美国原厂货源。
• 防伪识别: 官网查询序列号，验证真伪。
• 外观检查: 无腐蚀、划痕、变形，金手指完好，标签清晰。
• 附件核对: 说明书、合格证、质保卡齐全。

2. 上机功能测试

• 测试环境: Foxboro I/A Series 原厂测试机架及仿真系统。
• 通电自检: 24VDC 供电，LED 指示灯正常，无报错。
• 输入测试: 接入标准热电偶信号，全通道采集精度≤±0.1%。
• 补偿测试: RTD 冷端补偿精度≤±0.1℃，符合设计要求。
• 负载测试: 连续运行 24 小时，温升正常，无异常报错。
• 测试记录: 生成测试报告，含数据、截图，可提供客户核验。

3. 电气参数测试

• 绝缘电阻: 500V 摇表测试，绝缘电阻＞10MΩ。
• 接地连续性: 外壳与接地端导通良好，接地电阻＜0.5Ω。
• 耐压测试: 通道间 1500VAC 耐压测试，无击穿、闪络。

技术避坑指南

1. 热电偶类型配置错误

• 问题: 模块配置热电偶类型（如 K 型）与现场实际（如 S 型）不符，导致温度读数偏差超 100℃。曾遇项目更换后，显示温度与实际温差 150℃，排查 1 天发现类型配置错误。
• 避坑:
  • 更换前记录现场热电偶型号与模块配置参数。
  • 新模块上机前，通过软件逐一配置通道类型并核对。
  • 上电后用标准信号源校准，确认读数正常。

2. 冷端补偿（CJC）异常

• 问题: RTD 补偿通道接线错误或故障，导致低温（＜100℃）测量偏差大。
• 避坑:
  • 补偿通道单独接线，避免与其他信号共用电缆。
  • 定期检查 RTD 电阻值（正常 100Ω@0℃），异常及时更换。
